高可靠性，高稳定性，低插入损耗，反应迅速，体积小
传输光功率高，光路功率平衡；信道传输均衡；光自动增益调节，光接收机的保护，光路通断
MEMS光衰减器
基于微机电系统（MEMS）的动态可调光衰减器(Dynamic Variable Optical Attenuator——简称DVOA)是实现全光网中功率调节的重要元件。 DVOA能够实现对全光网的全面远程控制。主要应用在：预置光功率均衡、信道传输均衡、光自动增益调节、光接收器的保护等。我公司研发的DVOA产品，采用了MEMS控制芯片及独特的光学设计，使产品更加小型化，成本更低，并且反应更加迅速，具有更高的稳定性和可靠性，易于制造。
特性
高稳定性
高可靠性
低插入损耗
反应迅速
体积小
传输光功率高
光路功率平衡
信道传输均衡
光自动增益调节
光接收机的保护
光路通断
规格参数
参数 Parameters 单位 Unit 指标 Index 备注 Notes 波长范围 Wavelength range nm 1260-1650nm or 980nm/1064nm 1 衰减类型 Attenuation type Normally bright or dark 衰减范围 Attenuation range dB ≥30 最大衰减范围 Max attenuation range dB ≥45 插入损耗 Insertion loss dB ≤0.7 (0.5 Typ.) 不含连接头损耗 Without the connector loss 衰减类型 Attenuation type 连续 Continue 波长相关损耗 WDL dB ≤0.1 在0dB测试 0dB test ≤1 在20dB测试 20dB test 纹波 Ripple wave dB ≤0.05 0.4nm 带宽在20dB测试 0.4nm Broadband is tested at 20dB 偏振相关损耗 PDL dB ≤0.1 在0dB测试 0dB test ≤1 在20dB测试 20dB test 温度相关损耗 TDL dB ≤0.15 在0dB测试比较 0dB test comparison ≤1 在20dB测试比较 20dB test comparison 回波损耗 Return loss dB ≥55 偏振模色散 PMD ps ≤0.5 响应时间 Respond time ms ≤2 (1 Typ.) 10-90% 光功率 10-90% optical power 10-90% optical power 承受光功率optical power resistant ability mW 300 驱动电压 Driving voltage VDC 6V 在5.2v 典型是40db Typ. is 40dB at 5.2V Typ. is 40dB at 5.2V 功耗 Power consumption mW ≤2 工作温度 Operating temperature ºC 0 to 70 贮藏温度 Storage temperature ºC -40 to 85

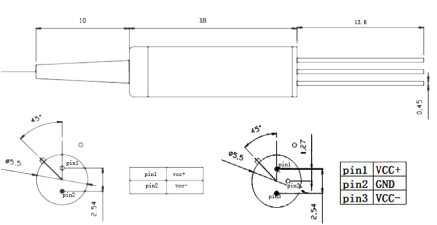

封装尺寸及管脚定义
线性度
订货信息
VOA 端口 Port 工作波长 Operationwavelength 光纤类型 Fiber type 光纤长度 Fiber length 连接头 Connector 1=常闭 Normally close 2=常开 Normally open 0101=1X1 XX=others 10=1060nm 13=1310nm 15=1550nm 16=1625nm X=others 1=裸光纤 1=Bare fiber 2=900um光纤 2=900um Optical fiber XX=others 0=0.5m 1=1m X=others 0=None 1=FC/APC 2= FC/PC 3=SC/APC 4=SC/PC 5=ST 6=LC XX=others
