参数

Parameters

指标

Value

工作波长（nm）

Operation wavelength（nm）

1260-1650,1310-1550,可定制 850,980,1060

1260-1650,1310-1550, Customizable 850,980,1060

校准波长（nm）

Calibration wavelength（nm）

1310-1550

延迟范围

Delay range

0~100ps

0~330ps

0~700 ps

0~1500ps

分辨率

Distinguishability

1FS

插入耗损

Insertion loss

典型0.8dB,最大1.2dB （0-1500PS耗损≤1.4db）

Typ. 0.8dB, max 1.2dB （0-1500PS loss≤1.4db）

重复性

Repetitive

＜0.5ps

插入损耗变化

Insertion loss variation

±0.2dB 对应0- 100ps模块

±0.2dB over entire range for 0- 100ps model

±0.3 dB 对应0- 330ps模块

±0.3 dB over entire range for 0- 330ps model

±0.3 dB over entire range for 0- 330ps model

±0.4dB 对应0- 700ps模块

±0.4dB over entire range for 0- 700ps model

±0.8 dB 对应1500PS模块

±0.8 dB over entire range for 1500PS model

回波损耗

Return loss

> 55 dB

消光比

Extinction ratio

>18 dB

传输光功率

Transmission operating power

光功率典型 500mW/可定制5W/10W/15W/20W/30W

工作温度

Operating temperature

0-~65℃

储存温度

Storage temperature

-40~85℃

光纤类型

Fiber type

Conning SMF-28,or Fujikura PM Panda fiber

尺寸(L x W x H)

Size (L x W x H)

114 x 33 x 35.5mm for 100ps model

148.5 x 33 x 35.5mm for 330ps model

203.5x 33 x 35.5mm for 700ps model

210.5x 46 x 35.5mm for 1500ps model

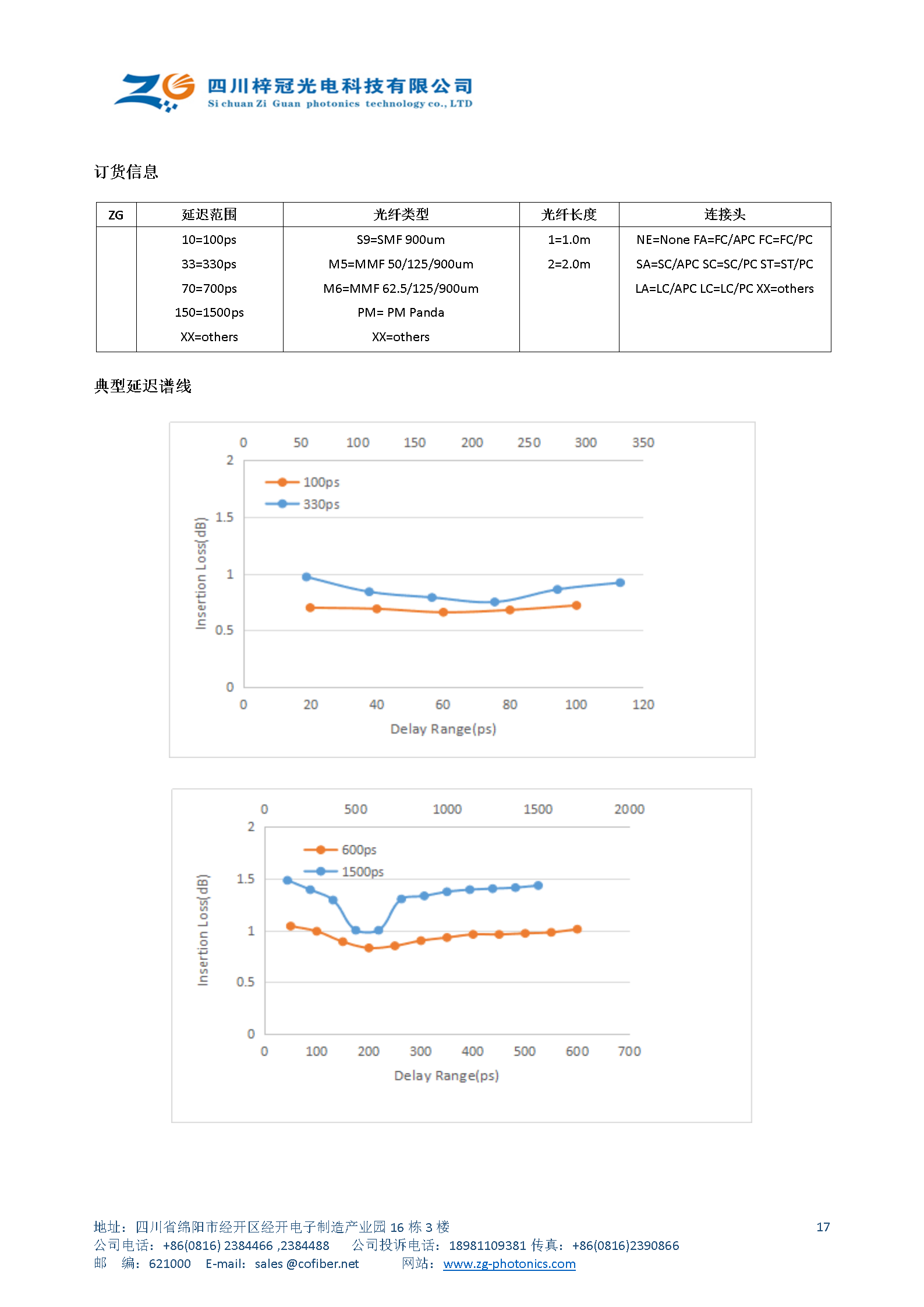

ZG

延迟范围

Delay

光纤类型

Fiber type

光纤长度

Fiber length

连接头

Connector

10=100ps

33=330ps

70=700ps

150=1500ps

XX=others

S9=SMF 900um

M5=MMF 50/125/900um

M6=MMF 62.5/125/900um

PM= PM Panda

XX=others

1=1.0m

2=2.0m

NE=None      FA=FC/APC

FC=FC/PC      SA=SC/APC

SC=SC/PC      ST=ST/PC

LA=LC/APC     LC=LC/PC

XX=others
