高可靠性，延迟范围宽，简洁紧凑的结构
被动时分复用，TDM 位对齐，光纤干涉仪
多通道宽范围光纤延迟设备
简介
四川梓冠光电科技有限公司设计一款超宽延迟范围光纤延迟设计：0~11ns；0~21.7ns，0~31ns；0~42ns等多种规格延迟设备最宽范围可达126ns，IL<=3.5db RL>=55db，ER>18db实现连续可调，精度0.05ps ，步长0.002ps，实现光功率监控输出等等新增功能，体积标准1U机箱。软件方面提供控制代码（有利于客户二次开发）及上位机控制程序。
特性
高可靠性
宽延迟范围
简洁紧凑的结构
被动时分复用
TDM 位对齐
光纤干涉仪

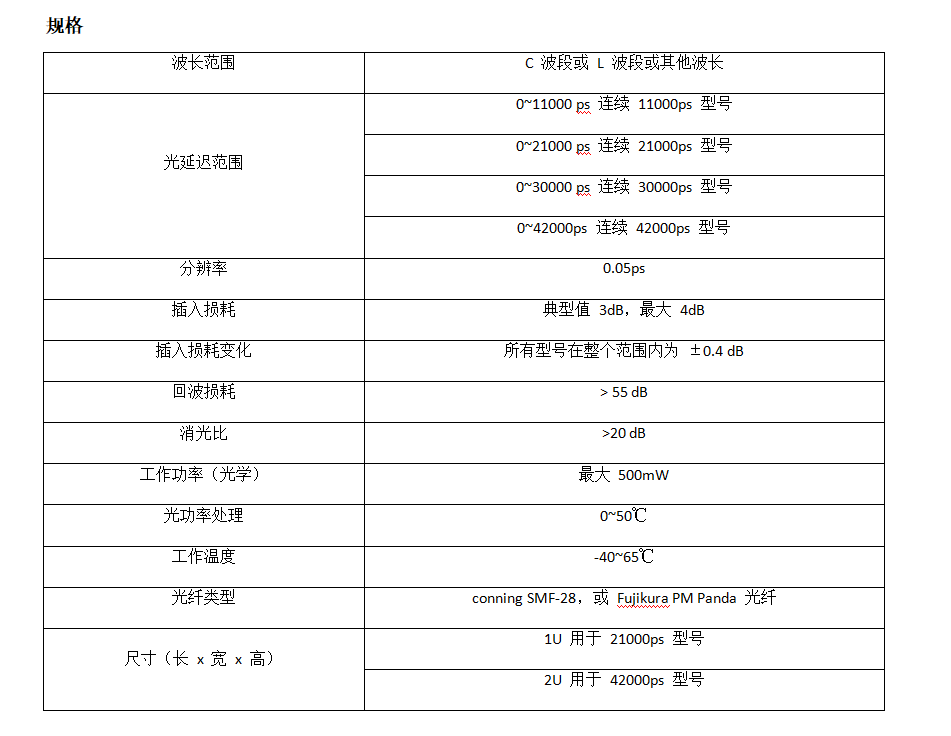

规格参数
波长范围 Wavelength range C 波段或 L 波段或其他波长 C-Band, L-Band or other wavelength 光延迟范围 Optical delay range 0~11000 ps 连续 11000ps 型号 0~11000ps continuous for 11000ps model 0~21000 ps 连续 21000ps 型号 0~21000ps continuous for 21000ps model 0~30000 ps 连续 30000ps 型号 0~30000ps continuous for 30000ps model 0~42000ps 连续 42000ps 型号 0~42000ps continuous for 42000ps model 分辨率 Distinguishability 0.05ps 插入损耗 Insertion loss 典型值 3dB，最大 4dB Typ.3dB,Max 4dB 插入损耗变化 Insertion loss variation 所有型号在整个范围内为 ±0.4 dB Within the area of all type is ±0.4dB 回波损耗 Return loss > 55 dB 消光比 Extinction ratio >20 dB 工作功率（光学） Operating power(Optical) 最大 500mW Max 500mW 光功率处理 Optical power handling 0~50℃ 工作温度 Operating temperature -40~65℃ 光纤类型 Fiber type conning SMF-28，或 Fujikura PM Panda 光纤 Conning SMF-28，or Fujikura PM Panda fiber 尺寸（长 x 宽 x 高） Size（L x W x H） 1U 用于 21000ps 型号 1U for 21000ps type 2U 用于 42000ps 型号 2U for 42000ps type
曲线图
订货信息
ZG | 延迟 Delay | 光纤类型 Fiber type | 输出法兰型 Connector |
| 10=11ns 20=21ns 30=30ns 40=42ns XX=others | S9=SMF 900um M5=MMF 50/125/900um M6=MMF 62.5/125/900um PM= PM Panda XX=others | F=FC S=SC ST=ST L=LC SMA=SMA905 XX=others |
