手持式，重量轻，便于携带，坚固耐用
测试光纤长度，测试波形存储，测试反射损耗值

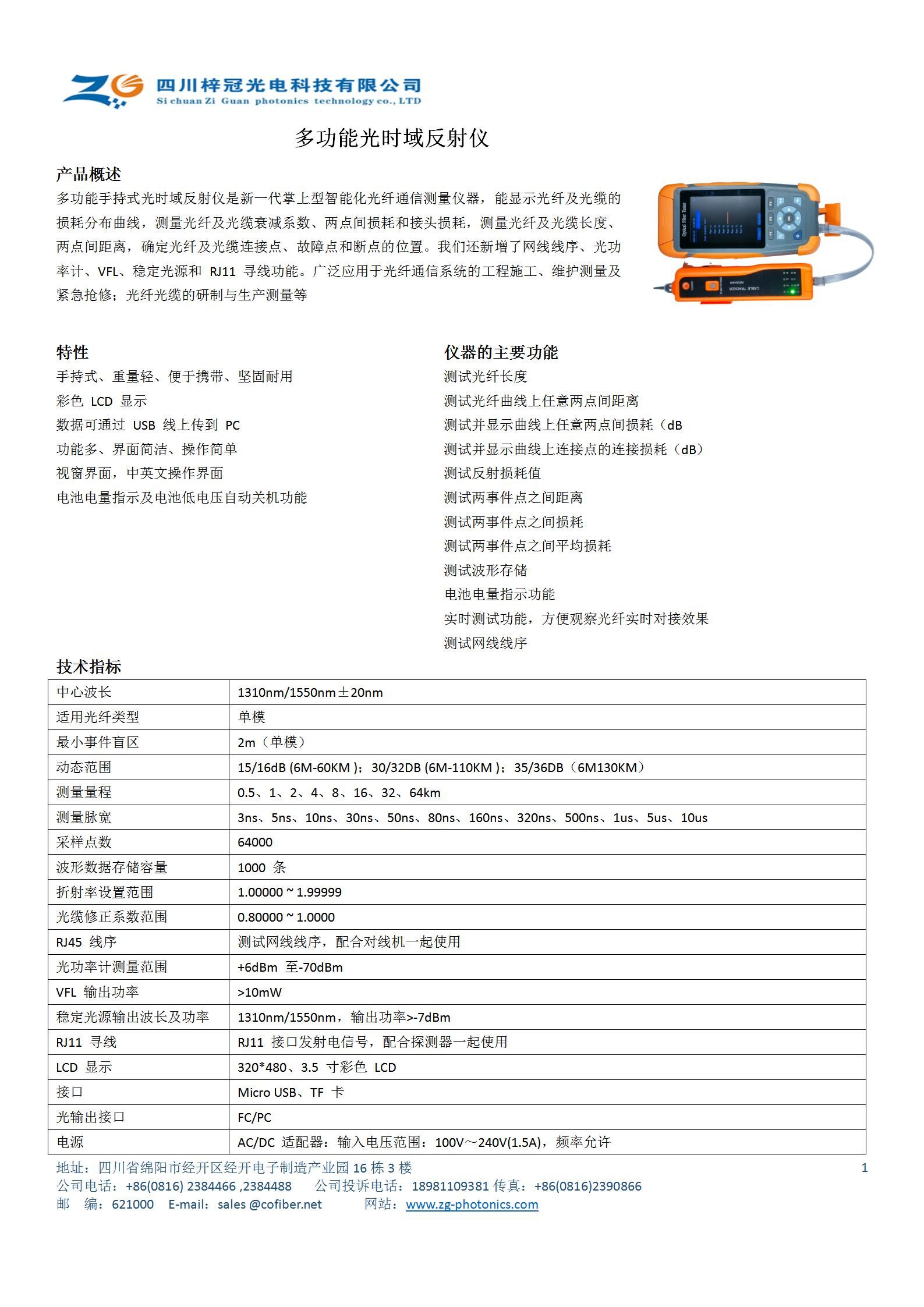

多功能光时域反射仪
简介
多功能手持式光时域反射仪是新一代掌上型智能化光纤通信测量仪器，能显示光纤及光缆的损耗分布曲线图，测量光纤及光缆衰减系数、两点间损耗和接头损耗，测量光纤及光缆长度、两点间距离，确定光纤及光缆连接点、故障点和断点的位置。我们还新增了网线线序、光功率计、VFL、稳定光源和RJ11寻线功能。广泛应用域光纤通信系统的工程施工、维护测量及紧急抢修：光纤光缆的研制与生产测量等。
手持式、重量轻、便于携带、坚固耐用
彩色LCD显示
数据可通过USB线上传输到PC
功能多、界面简洁、操作简单
视窗界面，中英文操作界面
电池电量指示及电池低电压自动关机功能
测试光纤长度
测试光纤曲线上任意两点间距离
测试并显示曲线上任意两点间损耗
测试并显示曲线上连接点的链接损耗
测试反射损耗值
测试两事件点之间距离
测试两事件点之间损耗
测试两事件点之间平均损耗
测试波形存储
电池电量指示功能
规格参数

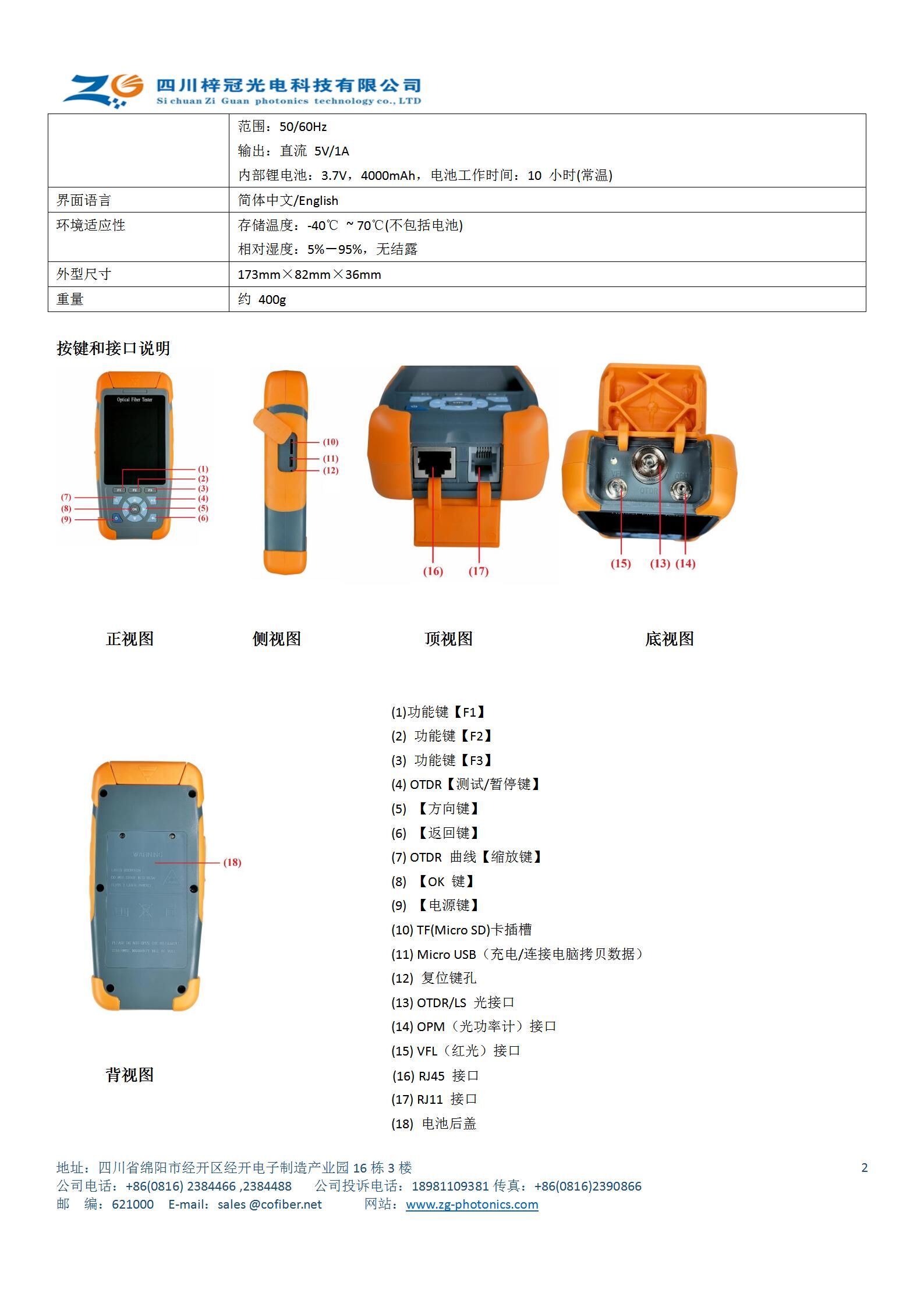

中心波长 (nm) Center wavelength (nm) 1310nm/1550nm ±20nm 适用光纤类型 Applicable fiber type 单模 single mode 最小事件盲区 Minimum event blind spot 2m（单模） 2m (single mode) 动态范围 Dynamic Range 15/16dB(6M-60KM):30/32DB(6M-110KM):35/36DB(6M130KM) 测量量程 Measurement range 0.5、1、2、4、8、16、32、64Km 测量脉宽 Measure pulse width 3ns、5ns、10ns、30ns、50ns、80ns、160ns、320、500、1us、5us、10us 采样点数 Sampling points 64000 波形数据存储容量 Waveform data storage capacity 1000条 折射率设置范围 Refractive index setting range 1.00000~1.99999 光缆修正系数范围 Fiber optic cable correction coefficient range 0.80000~1.0000 RJ45线序 RJ45 wire sequence 测试网线线序，配合对线机一起使用 Test the network cable sequence and use it together with the alignment machine 光功率计测量范围 Measuring range of Optical power meter +6dBm至-706dBm VFL输出功率 VFL output power >10mW 稳定光源输出波长及功率 Stable light source output wavelength and power 1310nm/1550nm，输出功率>-76dBm 1310nm/1550nm, output power>-76dBm RJ11寻线 RJ11 line finding RJ11接口发射电信号，配合探测器一起使用 RJ11 interface emits electrical signals for use with detectors LCD显示 LCD display 320*480、3.5寸彩色LCD 接口 interface Micro USB、TF卡 光输出接口 Optical output interface FC/PC 电源 Power Supply AC/DC适配器：输入电压范围：100V~200V（1.5A），频率允许范围：50/60Hz 输出：直流5V/1A 内部锂电池：3.7V，4000mAh,电池工作时间：10小时（常温） AC/DC adapter: Input voltage range: 100V~200V (1.5A), allowable frequency range: 50/60Hz Output: DC 5V/1A Internal lithium battery: 3.7V, 4000mAh, battery working time: 10 hours (at room temperature) 界面语言 Language 简体中文/英文 Simplified Chinese/English 环境适应性 Environmental adaptability 存储温度：-40℃ -70℃ Storage temperature: -40 ℃ -70 ℃ 外型尺寸 External dimensions 173mmX82mmX36mm 重量 weight 约400g About 400g
