PM MEMS光衰减器
特性

高可靠性,高稳定性,低插入损耗,反应迅速,反应迅速

应用

传输光功率高,光路功率平衡,信道传输均衡,光自动增益调节,光接收机的保护,光路通断

产品咨询
详细信息

PM MEMS光衰减器

简介

基于微机电系统(MEMS)的动态可调光衰减器(Dynamic Variable Optical Attenuator——简称DVOA)是实现全光网中功率调节的重要元件。 DVOA能够实现对全光网的全面远程控制。主要应用在:预置光功率均衡、 信道传输均衡、光自动增益调节、光接收器的保护等。我公司研发的DVOA产品,采用了MEMS控制芯片及独特的光学设计,使产品更加小型化,成本更低,并且反应更加迅速,具有更高的稳定性和可靠性,易于制造。

性能指标

参数

单位

指标

备注

波长范围

nm

1260-1650

1310/1550

衰减类型



常开 或 常闭



衰减范围

dB

30



最大衰减范围

dB

45



插入损耗

dB

0.8 (0.5 典型)

不含连接头损耗

消光比

dB

18

衰减类型



连续



波长相关损耗

dB

0.1

0dB测试

1

20dB测试

纹波

dB

0.05

0.4nm 带宽在20dB测试

偏振相关损耗

dB

0.1

0dB测试

1

20dB测试

温度相关损耗

dB

0.15

0dB测试比较

1

20dB测试比较

回波损耗

dB

55



PMD

ps

0.5



响应时间

ms

2  (1 典型)

10-90% 光功率

传输光功率

mW

300



驱动电压

VDC

6 V

5.2v 典型是40db

功耗

mW

2



工作温度

ºC

0 to 70



贮藏温度

ºC

-40 to 85

订货信息

ZG

VOA

端口

工作波长

光纤类型

光纤长度

连接头



1=常闭

2=常开

0101=1X1





10=1060nm

13=1310nm

15=1550nm

16=1625nm

X=other

1=裸光纤

1=1

0=None

1=FC/APC

2= FC/PC

2=900um光纤





3=SC/APC

4=SC/PC

5=ST

6=LC

XX=other

XX=other

XX=other

XX=other

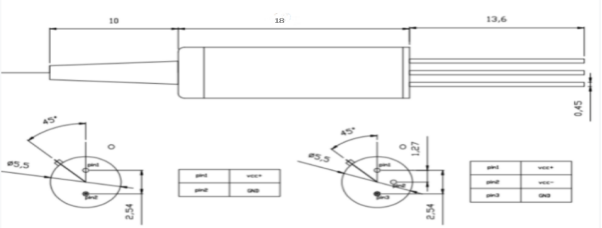

尺寸图

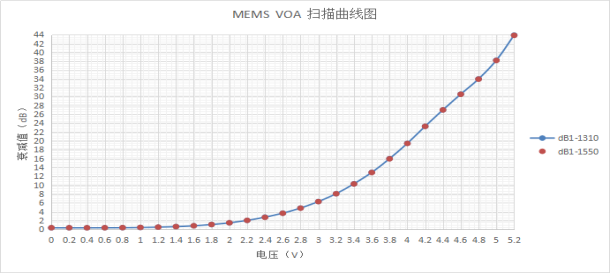

曲线图
