光纤准直器（准直镜）: 特性

产品体积小，其使用方便简洁，其波长范围选择性多，可以应用于各种光学应用中; 产品咨询

详细信息

光纤准直器（准直镜）

ZGL6 | 光纤准直器

四川梓冠光电科技有限公司生产的ZGL6 光纤准直器有FC/PC或者FC/APC接口，镜片直径为6mm；可以用于单模或者多模光纤跳线,对准波长从380 nm到1750 nm，根据波长不同，每个准直器都经过出厂对准，简化光纤耦合探测系统，采用不锈钢外壳。用于准直从FC接头光纤出射的光，并具有衍射极限的性能。这些光纤准直器可以通过拧松侧面的螺钉来微调焦距，产品结构紧凑，方便集成到已有的装置中。因为非球面透镜会产生色差，所以有效焦距(EFL)与波长有关。

产品体积小，其使用方便简洁，其波长范围选择性多，可以应用于各种光学应用中！这款准直镜的镜片为直径6mm的非球面透镜，焦距15mm，可以接光纤输出光功率小于10w的跳线！

本产品介绍：

连接器：FC/APC 或者 FC/PC；

外螺纹：M11 x 0.5

镜片直径：6 mm

镜片焦距：8或者15 mm

光学参数：一个非球面透镜

波长范围：依据增透膜波长，详见型号表格

工作温度：-40~150 ℃

外壳材料：不锈钢。

本产品可以用于光纤准直也可以用于耦合聚焦用；准直用途的话，接单模或者多模光纤皆可；如果作为耦合聚焦用，仅限于接多模光纤使用（数值孔径0.12~0.22NA，纤芯直径 ≧ 50微米）。

型号	增透膜波长范围	光纤接口	镜片直径	焦距	数值孔径
ZGL6-550-F15-FP	380~800nm	FC/PC	6.0mm	15mm	0.17
ZGL6-850-F15-FP	600~1050nm	FC/PC	6.0mm
ZGL6-1310-F15-FP	1050~1620nm	FC/PC	6.0mm
ZGL6-1550-F15-FP	1350~1750nm	FC/PC	6.0mm
ZGL6-550-F15-FA	380~800nm	FC/APC	6.0mm
ZGL6-850--F15-FA	600~1050nm	FC/APC	6.0mm
ZGL6-1310-F15-FA	1050~1620nm	FC/APC	6.0mm
ZGL6-1550-F15-FA	1350~1750nm	FC/APC	6.0mm
ZGL6-550-F8-FP	380~800nm	FC/PC	6.0mm	8mm	0.5
ZGL6-850-F8-FP	600~1050nm	FC/PC	6.0mm
ZGL6-1310-F8-FP	1050~1620nm	FC/PC	6.0mm
ZGL6-1550-F8-FP	1350~1750nm	FC/PC	6.0mm
ZGL6-550-F8-FA	380~800nm	FC/APC	6.0mm
ZGL6-850--F8-FA	600~1050nm	FC/APC	6.0mm
ZGL6-1310-F8-FA	1050~1620nm	FC/APC	6.0mm
ZGL6-1550-F8-FA	1350~1750nm	FC/APC	6.0mm

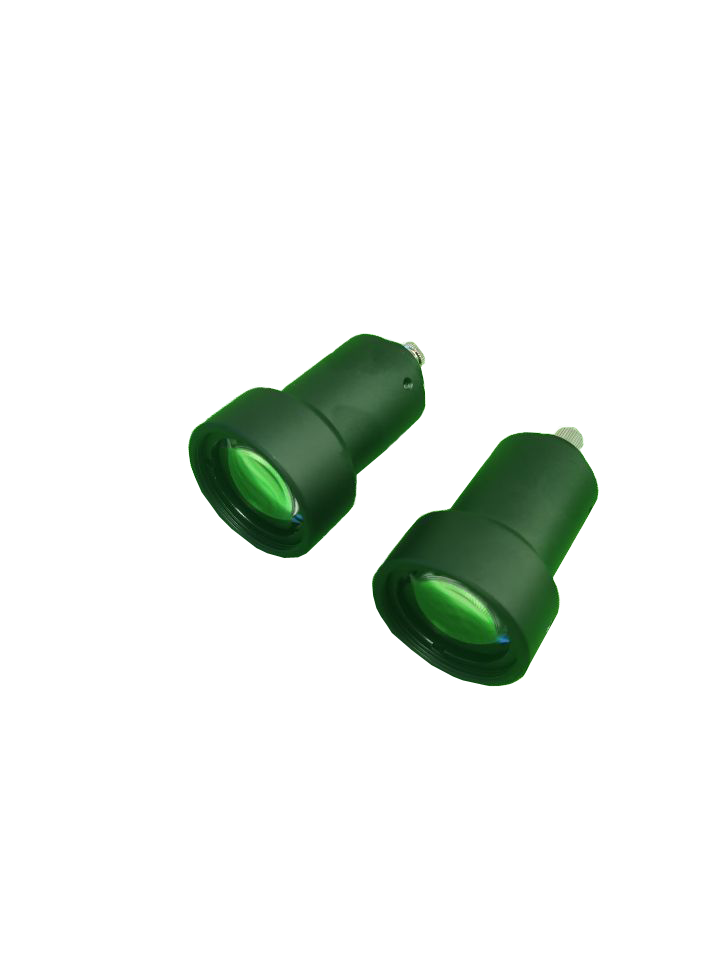

ZGL10/20光纤准直器，带有SMA905或者FC/PC接口，镜片直径可选择6mm，10mm，20mm；可以用于单模或者多模光纤跳线,对准波长从360 nm到1620 nm，根据波长不同，每个准直器都经过出厂对准，简化光纤耦合探测系统，采用铝合金阳极化黑色外壳。用于准直从FC/PC或者SMA905接头光纤出射的光，并具有衍射极限的性能。这些光纤准直器可以通过拧松侧面的螺钉来微调焦距，产品结构紧凑，方便集成到已有的装置中。因为非球面透镜会产生色差，所以有效焦距(EFL)与波长有关。可以接光纤输出光功率小于10w的跳线！

型号	增透膜波长范围	光纤接口	镜片直径	焦距
ZGL10-550-FCPC	350~800nm	FC/PC	10.0mm	18mm
ZGL10-850-FCPC	600~1050nm	FC/PC	10.0mm
ZGL10-1310-FCPC	1050~1620nm	FC/PC	10.0mm
ZGL10-550-SMA	350~800nm	SMA905	10.0mm
ZGL10-850-SMA	600~1050nm	SMA905	10.0mm
ZGL10-1310-SMA	1050~1620nm	SMA905	10.0mm

尺寸图

型号	增透膜波长范围	光纤接口	镜片直径	焦距
ZGL20-550-FCPC	350~800nm	FC/PC	20.0mm	47mm
ZGL20-850-FCPC	600~1050nm	FC/PC	20.0mm
ZGL20-1310-FCPC	1050~1620nm	FC/PC	20.0mm
ZGL20-550-SMA	350~800nm	SMA905	20.0mm
ZGL20-850-SMA	600~1050nm	SMA905	20.0mm
ZGL20-1310-SMA	1050~1620nm	SMA905	20.0mm

尺寸图

大直径单镜头

94UV 准直透镜设计用于耦合更大自由空间的光束到光纤中。该准直透镜镜片直径30mm，焦距50毫米，适合用于户外长距离准直光，经测试，最长距离可达20米。

次光纤准直镜适用于我们提供的大多数采样配件。因此，这些透镜有一系列广泛应用，可以被用于测量：吸光度，照度和发光度。

本产品可以用于准直也可以用于耦合聚焦用；准直用途的话，接单模或者多模光纤皆可；如果作为耦合聚焦用，仅限于接多模光纤使用（数值孔径0.22~0.37NA，纤芯直径≧100微米）。

产品型号	94UV
产品名称	光纤准直镜
类型	单透镜
镜片材料	紫外熔融石英
镜片直径	30mm
镜片焦距	50mm
波长范围	185~2500nm
接口	SMA905
兼容孔径	0.22~0.37NA
外壳材质	铝合金，表面发黑处理
工作温度	-20~200 ℃ 无结露
固定方式	M4螺丝
光纤接口	SMA905 或 FC
