高速切换，高延时精度，超小尺寸，超宽带工作，固态波导芯片可靠性强
光控相控阵雷达系统，电子对抗系统
硅基7位可调光延迟线
特性
高速切换
高延时精度
超小尺寸
超宽带工作
全固态波导芯片可靠性强
光控相控阵雷达系统
电子对抗系统
规格参数
性能指标 Parameters 单位 Unit 典型值 Typ. 备注 Notes 波长 Wavelength nm 1550 延时位数 Delay bits / 7 可定制 Can be customized 最小延时步进 Min. step-delay ps 2 可定制 Can be customized 可调节最大延时 Adjustable max.delay ps 254 延时偏差 Delay deviation ps ≤±0.5 ≤±1@max 延时切换时间 Delay switching time µs ≤1 插入损耗 Insertion loss dB 17.5 各延时态损耗 Delay state loss difference dB ±0.5 回波损耗 Return loss dB 45 承受光功率 Power-resistant ability mW 300 工作温度 Operating temperature ℃ -20~70 储藏温度 Storage temperature ℃ -40~85
延时量和光开关传输状态对应关系

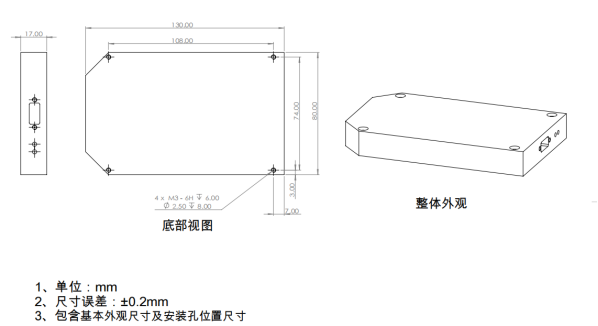

尺寸图
订货信息
波长 wavelength 延时位数 Delay bits 光纤类型 Fiber type 光纤长度 Fiber Length 连接头类型 Connector type 1550nm 6位 S9=SMF 900um M5=MMF 50/125/900um M6=MMF 62.5/125/900um PM= PM Panda XX=others 1=1.0m 2=2.0m X=others NE=None FA=FC/APC FC=FC/PC SA=SC/APC SC=SC/PC ST=ST/PC LA=LC/APC LC=LC/PC XX=others
