脉冲光电探测模块IAM-330

一、封装类型

尺       寸:         L100 x W85 x H20 mm

架       构:         金属外封

光 学 输 出:         光纤输入

电信号输出：         SMA

电   接  口:         DC+5V

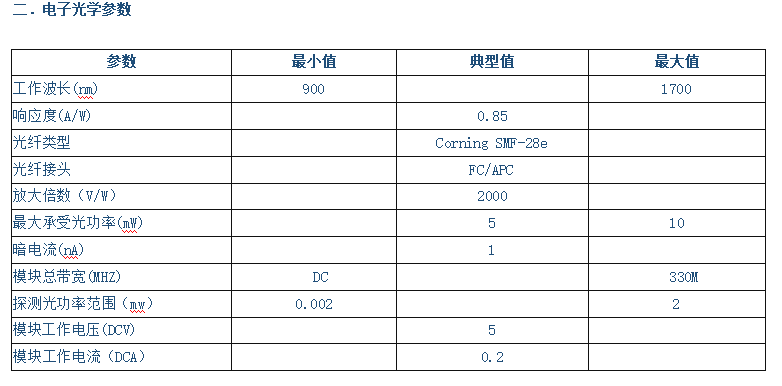

三、模块概述

  该光电探测模块内部集成一路单模光纤耦合的InGaAs光电探测器，内部放大电路采用高放大倍数和噪声抑制相结合的技术处理，以提高信噪比，获得高质量的输出信号给后级数据采集卡。该探测器模块采用单电源DC+5V供电，内部产生负压及PD偏压，集成度高，客户使用方便。输出电压信号，输出接口为SMA，并配有SMA转BNC射频线。

四．操作步骤：

1）在光电探测器模块上有电源插座，请将我公司标配的电源模块输入端接上该电源插座，可看到电源指示灯亮起，表示源块已经上电正常。

2）将光信号接入光纤接头，连接模块输出SMA接头到相应采集卡或者是示波器上，调试好相应光源信号即可观察采集波形。

3）使用完后，关闭输入光源，断开DC+5V电源即可。

五．注意：

1,开机前请确认使用的是DC+5V电源,不要超过可使用的电压范围，请使用我公司标配的电源模块.

2,电源指示灯亮起表示供电正常,如果灯不亮,请检查接插件是否接触良好.

3,防止强光输入损坏光电探测器,输入光功率不要超过5mW,未知光功率输入光请先加衰减.

4，DB9接口为厂家调试端口，出厂未做定义，用户无需用到。

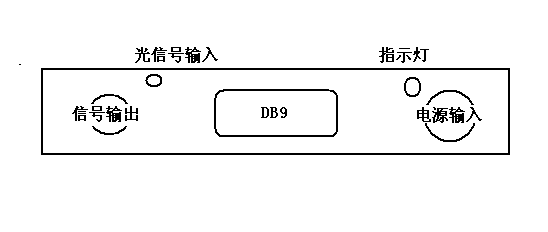

六．面板示意图：

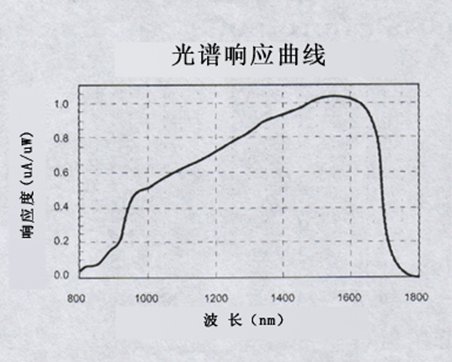

附：光谱响应曲线图
