光谱范围：800-1700nm(InGaAs) ，3dB带宽DC-200MHz
THz探测，光学相干层析成像（OCT），外差探测
平衡探测模块(ZG-BPR-200M-A)
简介
平衡探测器模块集成了两个匹配的光电二极管和一个超低噪声的放大器，有效地减少激光器噪声和共模噪声，提高系统的性噪比，具有多种光谱响应可选，低噪声，高增益，带宽可选最高可达200M，使用方便等特点。主要用于光谱学、外差探测、光学延时测量、光学相干层析成像和THz探测等领域。
光谱范围：800-1700nm(InGaAs)
3dB带宽DC-200MHz
低噪声
高增益
光纤耦合输入
DC 5V供电
光谱学
外差探测
光学延时测量
光学相干层析成像（OCT）
THz探测

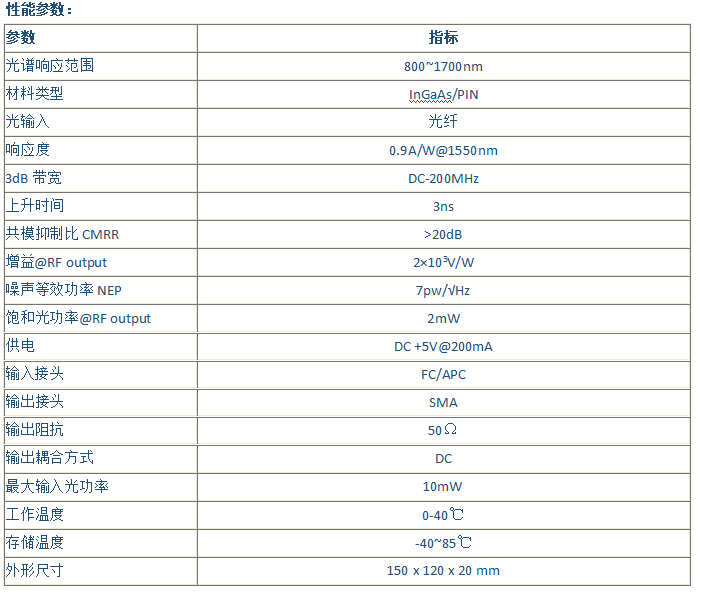

规格参数
参数 Parameters 指标 Index 光谱响应范围 Spectral response range 800~1700nm 材料类型 Material type InGaAs/PIN 光输入 Optical input Optical fiber 响应度 Responsivity 0.9A/W@1550nm 3dB带宽 3 dB bandwidth DC-200MHz 上升时间 Rise time 3ns 共模抑制比 CMRR >20dB 增益@RF output Gain@RF output 2×103V/W 噪声等效功率 NEP 7pw/√Hz 饱和光功率@RF output Saturation optical power@RF output 2mW 供电 Power supply DC +5V@200mA 输入接头 Input connector FC/APC 输出接头 Output connector SMA 输出阻抗 Output Impedance 50Ω 输出耦合方式 Output coupling method DC 最大输入光功率 Maximum output optical power(mW) 10mW 工作温度 Operating temperature 0-40℃ 存储温度 Storage temperature -40~85℃ 外形尺寸 Size 150 x 120 x 20 mm

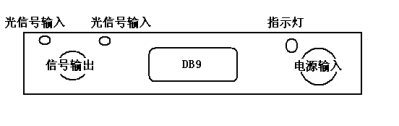

面板示意图
