同轴激光器(1550TEC)
特性

低噪声,低阈值电流,高可靠性

产品咨询
详细信息

同轴激光模块(1550nm TEC)

特性


  • 1532nm直接调制,采用冷却DFB-LD作为发射机

  • 低噪声、低失真、低阈值电流

  • 内置InGaAs/PIN监视器

  • 高可靠性,使用寿命长

应用
  • 光发射机

  • 模拟信号的光学发射机

  • 光学Bidi模块和光学收发器

  • 测试设备

绝对最大额定值(Tc=25℃)

参数

Parameter

符号

Symbol

参数值

Value



Unit

单位



Notes

备注

反向电压(LD)

Reverse Voltage(LD)



Vr(LD)



2



V



CW

正向电流(LD)

Forward Current(LD)



If(LD)



120



mA



CW

反向电压(MPD)

Reverse Voltage(MPD)



Vr(PD)



15



V



CW

正向电流(MPD)

Forward Current(MPD)



If(PD)



2



mA



CW

储存温度

Storage Temperature



Tstg



-40~ +85





-

工作温度

Operating Temperature



Topr



-20~ +80





铅焊接温度/时间

Lead Soldering Temperture/Time



Ts



260/10



℃/S



-

光纤抗曲强度

Fiber Yield Strength





-



1



kgf



-

光纤弯曲半径

Fiber Bend Radius



-



60



mm



-


光电特性(Tc=25℃)

参数

Parameter

符号

Symbol

最小

Min

典型

Type

最大

Max

单位

Unit

测试条件

Test Condition

阈值电流

Threshold Current

Ith

-

8

15

mA

CW

-

-

50

mA

CW,T=85℃

工作电压

Operating Voltage

Vf

-

1.2

1.5

V

-

光输出功率

Optical Output Power

Pf

2

-

-

mW

CW, If=Ith+20mA

中心波长可选)

Center Wavelength(optional)

λc

1547

1550

1553

nm

CW, Po= Pf

上升/下降时间(20-80%)

Rise/Fall Time(20-80%)

Tr/Tf

-

0.2

0.5

nS

If=Ith, Po=Pf, 50 Ohm

监测电流

Monitor Current

Im

100

-

1000

uA

CW,P0 = Pf

电容

Capacitance

C

-

10

15

PF

VRD=5V, f=1MHz

暗电流

Dark Current

Id

-

-

100

nA

VRD=5V

光谱宽度(-3dB)

Spectral Width(-3dB)

Δλ

-

0.3

0.5

nm

CW, If=Ith+20mA

边坡效率

Slope Efficiency

SE

0.1

-

-

W/A

CW, If=Ith+20mA

误差信号

Tracking Error

TE

-1.5

-

1.5

dB

CW,   Im=Constant   &

If=Ith+20mA

边模抑制比

Side Mode Suppression Ratio

SMSR

30

-

-

dB

CW, If=30mA

光隔离

Optical Isolation

Iso

30

-

-

dB

--



TEC

Qmax

-

-

0.6

W

-

Imax

-

-

0.9

A

-

Vmax

-

-

1.2

V

-

ΔT

-

40





K



-

热敏电阻

Thermistor Resistance

Rth

-

9.9

-

-

相对强度噪声

Relative Intensity Noise

RIN

-

-

-130

dB/Hz

-

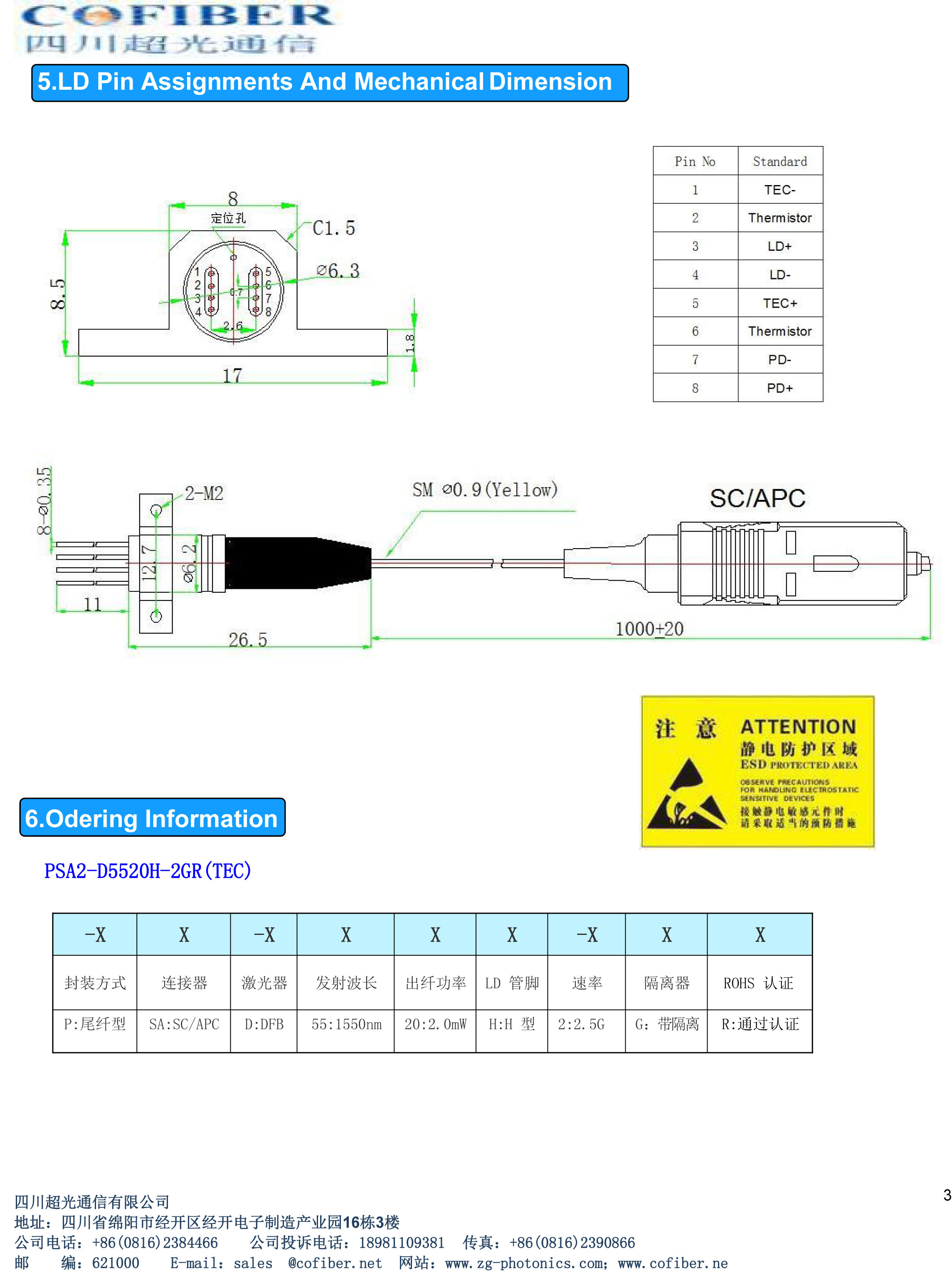

LD引脚分配和机械尺寸



订货信息

封装方式

Package

连接器

Connector

激光器

Laser

发射波长

emission wavelength

出纤功率

Fiber output power

LD 管脚

LD pin

速率

rate

隔离器

lsolator



P:尾纤型

P:Pigtail type

FA:FC/APC

D:DFB

55:1550nm

20:2.0mW

H:H 型

2:2.5G

G:带隔离

G: With isolation
