输出信号频率:200M
工作电压:DC +24V±0.5V
工作电流≤500mA
TTL 隔离≤-60dBm(输出加 30dB 功率衰减器)
声光驱动电源
1.概述
本文档规定了此款驱动电源的功能和技术指标,并对设备的接口、结构设计、质量保证、售后服务和包装等提出要求,是设备开展生产和交付的依据。
2.技术要求
2.1功能及性能
2.1.1功能要求
a) 输出信号频率:200M
b) 工作电压:DC +24V±0.5V

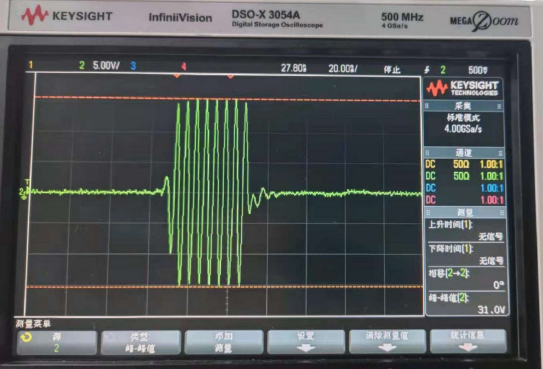

2.1.2性能要求
c) 工作频率 200M
d) 最大输出功率≥3W
e) 出厂输出功率≥2.5W
f) TTL 隔离≤-60dBm(输出加 30dB 功率衰减器)
g) 工作电流≤500mA
2.2结构工艺及外观质量

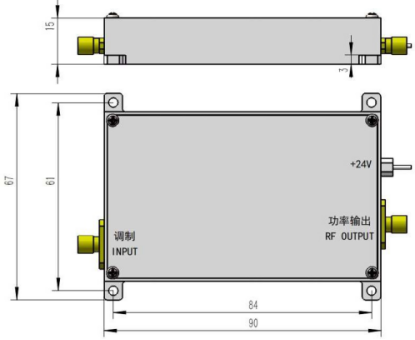

2.2.1外形尺寸
2.2.2表面处理
本色氧化
2.2.3标识
无
2.3 接口要求
信号输出接口
Signal output interface
SMA-K
控制信号输入接口
Control signal input interface
电源接口
power interface
穿心电容
Penetrating capacitor
输出功率调节接口
Output power regulation interface
Ø3mm,一字型多圈电位器
Ø 3mm, slotted multi turn potentiometer
Model:ZG-RF-TTL-200M-2.5W-A1
