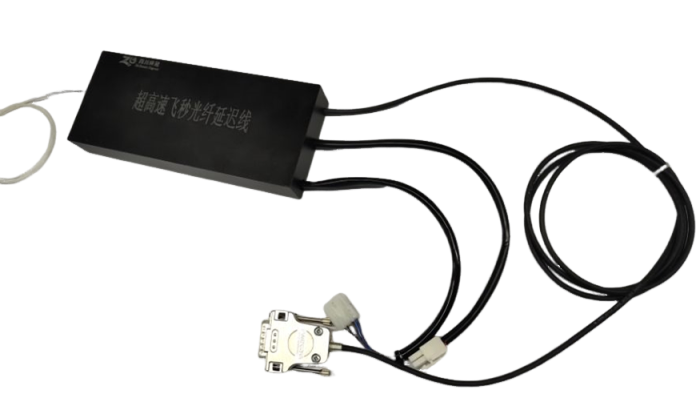

超高速飞秒光延迟线简介
超高速飞秒光延迟线特性
独特的延迟机械装置,连续可靠工作
宽延迟范围,并可按用户要求定制
延迟精度高,可达到PS数量级
较低的偏振相关损耗(<0.1dB)
简洁紧凑的结构
雷达测试、校准
相控天线阵列
光学相干层析X射线照相法
光纤传感器
光时域效果测量
光网络时分复用(OTDM)的位校准
超高速飞秒光延迟线规格参数
参数 指标 工作波长(nm) 1260~1650,1310~1550,可定制 850,980,10601260~1650, 校准波长(nm) 1310~1550(可选) 延迟范围 0~433ps 0~866ps 0~1700ps 精度 <0.05ps 分辨率 0.1um 扫描速度 1000~1300mm/s 延迟重复性 ±0.5mm 插入耗损 典型.0.8dB,最大1.2dB 回波损耗 > 55 dB 插入损耗变化 ±0.8dB@0~1700PS 电压 12V 传输光功率 最大500mW 消光比 >18 dB 工作温度 0-~65℃ 储存温度 -40~65℃ 光纤类型 Conning SMF-28 OR FujiKura PM Panda fiber 尺寸(LxWxH) 180x61x26mm @ 0~433ps 866ps 1700ps
以上规格均不含连接头
典型延迟谱线四川梓冠光电超高速飞秒光延迟线订货信息
延迟量 光纤类型 纤长 连接头 43=433 86=866 170=1700 XX=others S9=SMF 900um M5=MMF 50/125/900um M6=MMF 62.5/125/900um PM=PM panda XX=others 1=1.0M 2=2.0M NE=None,FA=FC/APC,FC=FC/PC SA=SC/PC,SA=SC/APC,ST=ST/PC LA=LC/APC,LC=LC/PC,XX=others
