80nm小型电可调光纤滤波器：一文带你了解是什么？详解梓冠产品在光通信系统、光纤传感与测试、激光技术与科研应用、工业与医疗等领域的实际应用

  80nm小型电可调光纤滤波器，在光通信技术飞速发展的今天，作为光信号处理的关键器件，凭借其动态调谐能力，正在重塑光网络架构。四川梓冠光电本款80nm小型电可调光纤滤波器，以MEMS微机电系统与光栅技术为核心，实现了波长调谐范围、响应速度与集成度的突破性平衡。本文将从技术原理、性能参数及应用场景三方面，深度解析这款产品的创新价值。

  一、80nm小型电可调光纤滤波器的技术内核：MEMS+光栅的协同创新

  1、MEMS驱动的动态调谐机制

  四川梓冠光电的电可调滤波器基于MEMS微机电系统技术，通过静电驱动控制微镜阵列的位移，实现光栅周期的动态调整。其核心公式为：

  其中，Δλ为波长调谐量，neff为有效折射率，d为光栅周期，m为衍射级次，Δθ为MEMS微镜偏转角。通过施加0-50V直流电压，微镜可在20ms内完成80nm波长范围的扫描，调谐精度达0.1nm。

  2、光栅耦合的窄带滤波设计

  产品采用倾斜光栅结构，利用布拉格衍射效应实现高选择性滤波。其透射率公式为：

  其中，R为光栅反射率，λ为入射波长。通过优化光栅深度与占空比，滤波器在3dB带宽下实现1.0-1.4nm的窄带特性，侧峰抑制比≥30dB，有效隔离邻道干扰。

  二、80nm小型电可调光纤滤波器的性能参数：全场景适配的硬指标

  三、80nm小型电可调光纤滤波器的应用场景：光频资源的全域赋能

  1、光通信系统：动态重构的光网络

  应用场景：密集波分复用（DWDM）系统信道切换、光交叉连接（OXC）动态路由

  优势：

  波长敏捷性：20ms内完成信道切换，支持40GHz间隔的DWDM系统，误码率（BER）降低至10⁻¹²以下。

  低损耗集成：插入损耗<3.5dB，较传统机械式滤波器降低60%，系统功率预算优化3dB。

  案例：某数据中心采用梓冠滤波器构建动态光交换矩阵，实现100Gbps信号的无阻塞路由，端口利用率提升40%。

  2、光纤传感与测试：高精度环境感知

  应用场景：石油管道压力监测、桥梁结构健康检测

  优势：

  应变灵敏度：通过监测光栅反射波长偏移（Δλ=k⋅Δϵ，k为应变系数），实现0.1με分辨率的实时测量。

  温度稳定性：波长温度系数<2pm/℃，在-40℃至85℃范围内保持测量精度。

  案例：某输油管道部署梓冠滤波器传感网络，压力监测误差<0.5%，泄漏检测响应时间缩短至1秒。

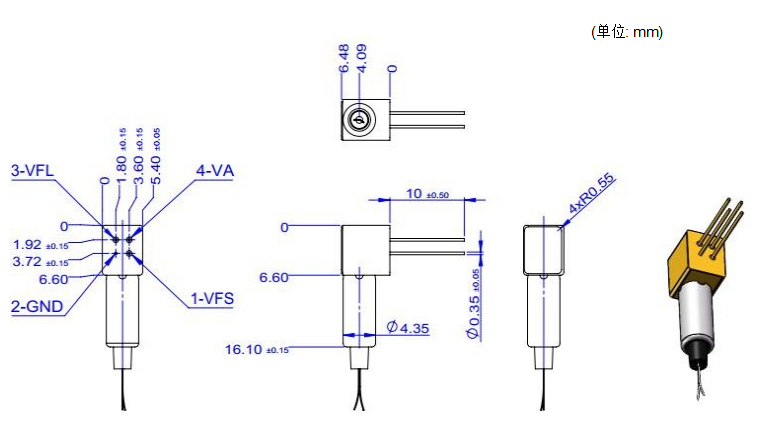

80nm小型电可调光纤滤波器机械尺寸图

  3、激光技术与科研：可调谐光源核心

  应用场景：相干光通信、量子密钥分发（QKD）光源

  优势：

  波长锁定精度：0.01nm分辨率支持ITU-T标准波长对齐，相干接收机灵敏度提升2dB。

  偏振无关性：PD<0.1dB，满足量子通信对偏振态保真的严苛要求。

  案例：某实验室采用梓冠滤波器构建1550nm波段可调谐激光源，QKD系统密钥率提升至10Mbps。

  4、工业与医疗：精准制造的生命线

  应用场景：激光加工波长控制、内窥镜荧光成像

  优势：

  功率耐受性：最大输入光功率20dBm，支持高功率激光器直接耦合。

  紧凑设计：90×70×15mm³封装，适配内窥镜等狭小空间。

  案例：某医院采用梓冠滤波器实现488nm/532nm双波长激光切换，肿瘤边界识别准确率提高至98%。

  四、技术迭代：从实验室到产业化的跨越

  四川梓冠光电通过以下创新实现技术落地：

  1、MEMS-光栅耦合工艺：采用深硅刻蚀与原子层沉积（ALD）技术，将光栅损耗降低至0.2dB/cm。

  2、闭环控制算法：基于PID反馈的波长锁定系统，长期漂移<0.05nm/天。

  3、标准化接口：提供FC/APC、LC/PC等多种连接器选项，兼容现有光模块生态。

  结语：光频时代的“智能阀门”

  四川梓冠光电80nm小型电可调光纤滤波器，以MEMS微机电系统的精密控制与光栅技术的光谱选择性为核心，在光通信、传感、科研及工业医疗领域展现出颠覆性价值。其80nm调谐范围、毫秒级响应速度及亚纳米级精度，不仅解决了传统滤波器动态范围不足的痛点，更通过高集成度设计降低了系统成本。随着5G-A、6G及量子通信的推进，这款产品将成为光频资源动态分配的关键基础设施，推动信息社会向“光速智能”时代迈进。
