40nm小型电可调光纤滤波器：一文带你来了解是什么？详解梓冠产品在光信道性能监测、光谱分析、ROADM、信号跟踪等领域的实际应用

  40nm小型电可调光纤滤波器，在光通信技术日新月异的今天，凭借其卓越的性能与广泛的应用潜力，正逐步成为光信道性能监测、光谱分析、ROADM（可重构光分插复用器）及信号跟踪等领域的核心组件。四川梓冠光电将从产品定义、工作原理、特性参数及多领域应用等方面，对该产品进行全面而深入的剖析。

  一、40nm小型电可调光纤滤波器的产品概述

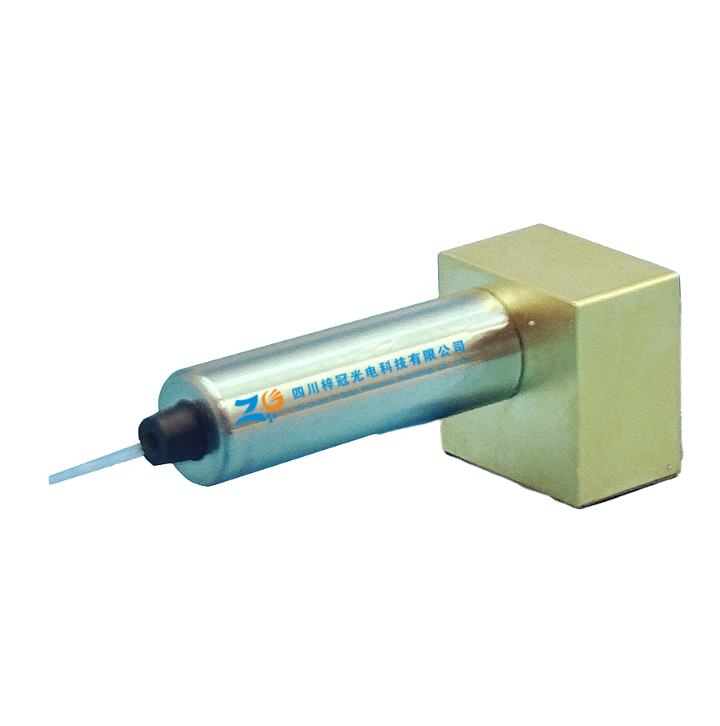

  四川梓冠光电40nm小型电可调光纤滤波器，是一款集成度高、调谐范围广（覆盖C波段内40nm带宽）、电可调谐的光学滤波器。它采用先进的微电子机械系统（MEMS）技术与精密光学设计，通过电信号精确控制滤波器的中心波长，实现对光信号的动态选择与隔离。该产品体积小巧，易于集成，是光通信系统中不可或缺的关键器件。

  二、40nm小型电可调光纤滤波器的工作原理

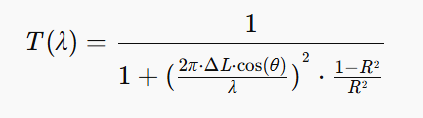

  该滤波器的工作原理基于法布里-珀罗（Fabry-Pérot）干涉仪的原理，通过改变两反射镜之间的距离（即腔长），来调整滤波器的共振波长，从而实现对特定波长光信号的透射或反射。电可调谐特性通过压电陶瓷（PZT）或静电驱动等机制实现腔长的精确控制。其透射率T(λ)与波长λ的关系可近似表示为：

  其中，ΔL为腔长变化量，R为反射镜反射率，θ为光在腔内的传播角度（在理想平行腔中可忽略）。通过调整ΔL，即可实现透射峰位置的移动。

  三、40nm小型电可调光纤滤波器的产品特点与参数

  1、参数

  2、特点

  宽调谐范围：覆盖C波段内40nm带宽，满足多波长光通信系统需求。

  电可调谐：通过电信号精确控制滤波器中心波长，响应速度快，调谐精度高。

  低插损与高隔离度：优化设计确保低插入损耗与高波长隔离度，提升系统性能。

  小型化与集成化：体积小巧，易于与其他光电器件集成，节省系统空间。

  高可靠性与稳定性：采用优质材料与先进工艺，确保长期稳定运行。

机械尺寸图

  四、40nm小型电可调光纤滤波器的领域应用详解

  1、光信道性能监测

  ①应用优势：

  动态监测：通过电可调谐特性，实时监测不同光信道的性能参数，如功率、信噪比等。

  高精度：低插损与高隔离度确保监测数据的准确性。

  灵活配置：可根据需要调整监测波长，适应不同光通信系统配置。

  ②使用案例：

  在DWDM（密集波分复用）系统中，该滤波器被用于实时监测各光信道的性能，及时发现并处理信号衰减、串扰等问题，确保系统稳定运行。

  2、光谱分析

  ①应用优势：

  宽调谐范围：覆盖C波段内多个波长，满足复杂光谱分析需求。

  高分辨率：通过精确调谐，实现光谱的高分辨率分析。

  快速扫描：电可调谐特性支持快速光谱扫描，提升分析效率。

  ②使用案例：

  在光纤传感系统中，该滤波器被用于分析光纤中传输的光谱特性，实现对温度、应变等物理量的高精度测量。

  3、ROADM

  ①应用优势：

  动态重构：通过电信号快速调整滤波器中心波长，实现光信道的动态重构与上下路。

  低损耗：优化设计确保光信号在ROADM节点中的低损耗传输。

  高可靠性：长寿命与高稳定性设计，适应ROADM节点的长期运行需求。

  ②使用案例：

  在大型数据中心与骨干网中，该滤波器作为ROADM系统的核心组件，实现了光信道的灵活配置与高效管理，提升了网络的整体容量与可靠性。

  4、信号跟踪

  ①应用优势：

  快速响应：电可调谐特性支持对快速变化光信号的实时跟踪。

  高精度定位：通过精确调谐，实现对特定光信号的精准定位与捕获。

  抗干扰能力强：高隔离度设计有效抑制非目标波长信号干扰。

  ②使用案例：

  在激光雷达与自由空间光通信系统中，该滤波器被用于跟踪与接收特定波长的光信号，提升了系统的探测距离与抗干扰能力。

  五、结语

  四川梓冠光电40nm小型电可调光纤滤波器，凭借其宽调谐范围、电可调谐特性、低插损与高隔离度等优势，在光信道性能监测、光谱分析、ROADM及信号跟踪等领域展现出了非凡的应用潜力。随着光通信技术的不断发展，该产品将成为推动行业进步的重要力量。未来，四川梓冠光电将继续致力于光通信器件的研发与创新，为全球客户提供更优质、更高效的光通信解决方案。
