330ps手动光纤延迟线：一文带你了解是什么？详解梓冠产品在雷达系统、OCT、光纤传感、OTDM、微波光子学等领域的实际应用

  330ps手动光纤延迟线，在现代光通信、雷达、光学成像及微波光子学等领域，凭借其高精度、低损耗和灵活可调的特性，成为光信号处理领域的核心器件。四川梓冠光电将详细解析该产品的技术原理、核心参数及在雷达、OCT、光纤传感、OTDM和微波光子学等领域的应用优势，并结合实际案例探讨其如何提升系统性能。

  一、330ps手动光纤延迟线的产品概述与工作原理

  1、什么是330ps手动光纤延迟线？

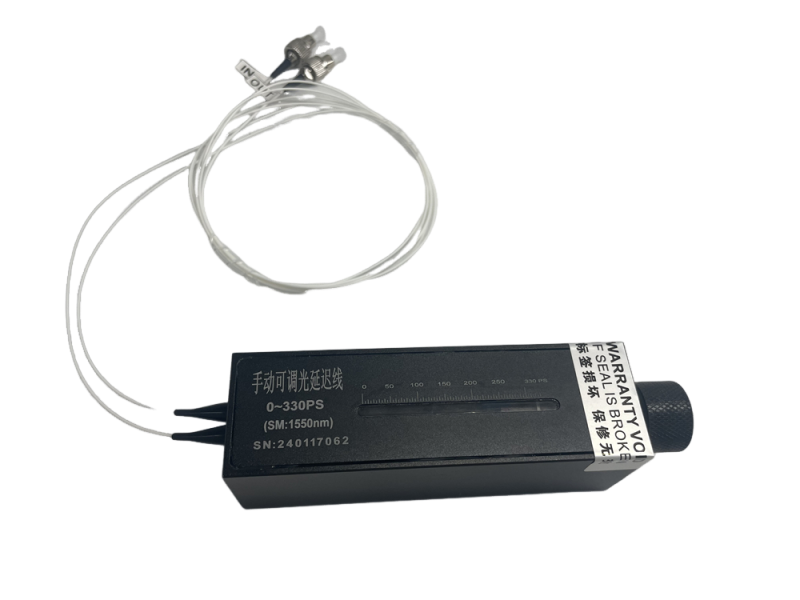

  四川梓冠光电的330ps手动光纤延迟线是一种基于单模光纤的光信号时延调节器件，通过物理延长光传输路径实现固定或可调的延迟时间。其核心功能是：

  ①精确控制光脉冲的到达时间（延迟精度达皮秒级）。

  ②手动调节延迟量，适应不同实验或工程需求。

  ③低插入损耗，确保信号传输质量。

  2、330ps手动光纤延迟线的工作原理

  光信号在光纤中传输时，其传播速度（v）与光纤折射率（n）和真空光速（c）相关：

  延迟时间（τ）由光纤长度（L）和传播速度决定：

  四川梓冠光电的330ps延迟线通过优化光纤长度（L）和折射率（n），实现330皮秒（ps）的固定延迟，同时通过手动调节机构（如可变光程模块）实现微调功能。

  二、330ps手动光纤延迟线的核心参数

  三、330ps手动光纤延迟线的产品特点

  1、高精度延迟：典型延迟值330ps，误差≤±5ps。

  2、低插入损耗：≤0.5dB（1550nm波长），减少信号衰减。

  3、手动可调：支持连续或步进式延迟调节，适应动态场景。

  4、宽波长范围：兼容1260-1625nm波段，适用于多种光通信系统。

  5、紧凑设计：模块化结构，便于集成到现有系统中。

  四、应用领域与优势分析

  1、雷达系统：提升信号同步与抗干扰能力

  ①应用场景：在相控阵雷达中，多路信号需精确同步以形成定向波束。延迟线用于调整各通道信号的相位差，实现波束扫描。

  ②优势：

  皮秒级精度确保波束指向误差＜0.1°。

  低损耗避免信号衰减影响雷达探测距离。

  ③案例：某雷达系统采用梓冠光电的330ps延迟线后，波束扫描速度提升30%，抗干扰能力显著增强。

  2、光学相干层析成像（OCT）：优化成像深度与分辨率

  ①应用场景：OCT通过测量干涉信号的时间延迟获取生物组织结构信息。延迟线用于调整参考臂光程，匹配样品臂深度。

  ②优势：

  330ps延迟对应约5cm光程差，支持高分辨率成像（轴向分辨率≤5μm）。

  手动调节便于快速切换不同成像深度。

  ③案例：在眼科OCT设备中，该延迟线使成像深度扩展至3mm，满足视网膜全层扫描需求。

  3、光纤传感：增强信号解调与定位精度

  ①应用场景：分布式光纤传感系统（如BOTDR）通过检测背向散射光的时间延迟定位扰动点。

  ②优势：

  皮秒级延迟控制提高空间分辨率（定位精度≤1m）。

  低损耗延长传感距离（可达50km）。

  ③案例：在油气管道监测中，该延迟线使泄漏点定位误差从±5m降至±0.5m。

  4、光时分复用（OTDM）：实现高速光通信

  ①应用场景：OTDM通过将多路低速信号分配到不同时隙实现高速传输。延迟线用于调整各路信号的相对时延。

  ②优势：

  330ps延迟匹配40Gbps信号时隙宽度（25ps），支持16路复用（总速率640Gbps）。

  手动调节便于系统校准与维护。

  ③案例：在数据中心光互联中，该延迟线使OTDM系统误码率（BER）从10⁻⁹降至10⁻¹²。

  5、微波光子学：光子辅助信号处理

  ①应用场景：在光子雷达或无线电光子系统中，延迟线用于实现微波信号的光域处理（如滤波、移相）。

  ②优势：

  皮秒级延迟对应GHz级相位调节，支持宽带信号处理。

  低损耗减少光子链路插入损耗。

  ③案例：在60GHz毫米波通信中，该延迟线使信号相位噪声降低20dBc/Hz。

典型延迟谱线

  五、总结与展望

  四川梓冠光电的330ps手动光纤延迟线凭借其高精度、低损耗和灵活性，成为光信号处理领域的核心器件。从雷达波束成形到OCT生物成像，从光纤传感到OTDM高速通信，该产品通过精确控制光脉冲时延，显著提升了系统性能与可靠性。未来，随着5G/6G、量子通信和智能传感技术的发展，延迟线技术将向更高精度、更宽调节范围和集成化方向演进，而梓冠光电的持续创新将进一步推动光电子领域的进步。
