平衡探测模块：一文带你了解是什么？详解梓冠产品在光谱学、外差探测、光学延时测量、OCT、THz探测等领域的实际应用

  平衡探测模块，在光通信、光谱分析、生物医学成像及太赫兹（THz）探测等前沿领域，凭借其高灵敏度、低噪声和卓越的动态范围，成为光信号探测领域的“利器”。四川梓冠光电将从产品原理、核心参数、技术优势及五大应用场景（光谱学、外差探测、光学延时测量、光学相干层析成像、THz探测）展开详细分析，揭示其如何推动光技术向更高精度、更广应用迈进。

  一、平衡探测模块：是什么？如何工作？

  1、产品定义

  平衡探测模块是一种基于差分探测原理的光电器件，通过同时探测两路光信号（信号光与参考光）的强度差，消除共模噪声（如光源强度波动、探测器暗电流等），显著提升信噪比（SNR）和探测灵敏度。其核心功能包括：

  ①噪声抑制：通过差分运算抵消共模噪声；

  ②动态范围扩展：避免单端探测的饱和问题；

  ③相位敏感探测：适用于外差探测等需要相位信息的场景。

  2、平衡探测模块的工作原理

  平衡探测模块的核心结构为双光电探测器（PD）耦合差分放大电路，其工作流程如下：

  ①光信号分束：输入光信号通过分束器（如光纤耦合器）分为两路，一路为信号光（Isignal），另一路为参考光（Iref）；

  ②光电转换：两路光分别被两个光电探测器转换为电流信号（I1、I2）；

  ③差分放大：差分放大电路计算两路电流之差（Iout=I1−I2），输出电压信号（Vout=G⋅(I1−2)，其中G为放大器增益）；

  ④噪声消除：共模噪声（如光源强度波动ΔI）在差分运算中被抵消，仅保留信号相关的差模分量。

  关键公式：

  信噪比提升：

  （平衡探测的信噪比是单端探测的2倍）

  噪声等效功率（NEP）优化：

  （平衡探测的噪声等效功率降低至单端探测的1/根号2）

  二、平衡探测模块的核心参数与技术优势

  1、关键参数

  2、技术优势

  ①超低噪声设计：采用低噪声光电探测器与低失调差分放大器，实现皮安级电流检测；

  ②高共模抑制：优化电路布局与屏蔽设计，CMRR达行业领先水平；

  ③紧凑集成化：模块化设计，支持光纤耦合或自由空间输入，便于系统集成；

  ④高可靠性：通过严苛环境测试（如振动、温度循环），寿命超10万小时。

  三、平衡探测模块的五大应用场景：

  1、光谱学：提升弱信号检测能力

  ①应用场景：拉曼光谱、荧光光谱等需要探测微弱光信号的场景。

  ②优势：

  通过差分探测消除光源强度波动噪声，信噪比提升显著；

  支持宽波长范围，适配多种光谱分析系统。

  ③案例：

  在生物拉曼光谱中，梓冠光电平衡探测模块将信号检测灵敏度提升3倍，使单分子检测成为可能，推动疾病早期诊断技术发展。

  2、外差探测：实现高精度相位测量

  ①应用场景：激光雷达、光学干涉仪等需要相位敏感探测的场景。

  ②原理：

  外差探测通过将信号光（ωs）与本地振荡光（ωLO）混频，检测差频信号（ωIF=∣ωs−ωLO∣）的强度与相位。平衡探测模块可同时提取差频信号的振幅与相位信息。

  ③优势：

  相位分辨率达毫弧度级，测量精度提升10倍；

  动态范围扩展至60 dB以上，避免信号饱和。

  ④案例：

  在激光雷达系统中，梓冠光电平衡探测模块使测距精度提升至厘米级，广泛应用于自动驾驶与环境感知。

  3、光学延时测量：突破时间分辨率极限

  ①应用场景：光学时间域反射仪（OTDR）、超快激光脉冲测量等。

  ②原理：

  通过测量光脉冲在光纤中传播的延时（Δt），反推光纤长度或故障位置。平衡探测模块可检测微弱反射信号，提升时间分辨率。

  ③优势：

  时间分辨率达飞秒级（10⁻¹⁵s），支持超长距离光纤监测；

  抗干扰能力强，适用于复杂电磁环境。

  ④案例：

  在海底光缆监测中，梓冠光电平衡探测模块实现万公里级光纤延时测量，故障定位精度优于1米。

  4、光学相干层析成像（OCT）：推动生物医学成像革命

  ①应用场景：眼科OCT、皮肤成像等需要高分辨率三维成像的场景。

  ②原理：

  OCT利用低相干光干涉原理，通过测量反射光与参考光的延时差，重建生物组织微观结构。平衡探测模块可提取干涉信号的振幅与相位，提升成像深度与分辨率。

  ③优势：

  轴向分辨率达微米级（1−15μm），成像深度提升50%；

  实时动态成像，支持活体组织观察。

  ④案例：

  在眼科OCT中，梓冠光电平衡探测模块使视网膜成像速度提升至每秒数万次扫描，助力糖尿病视网膜病变早期诊断。

  5、THz探测：开启太赫兹技术应用新篇章

  ①应用场景：THz时域光谱（THz-TDS）、安检成像等。

  ②原理：

  THz波（0.1-10 THz）位于微波与红外之间，具有穿透性强、安全性高的特点。平衡探测模块通过光电导天线或电光采样技术，将THz信号转换为可检测的光电流或电压信号。

  ③优势：

  带宽覆盖THz全频段，支持宽带THz信号检测；

  噪声等效功率低至飞瓦级（10⁻¹⁵W），灵敏度行业领先。

  ④案例：

  在THz安检系统中，梓冠光电平衡探测模块实现毫米级分辨率成像，可检测隐藏刀具、爆炸物等危险品，广泛应用于机场、地铁等公共场所。

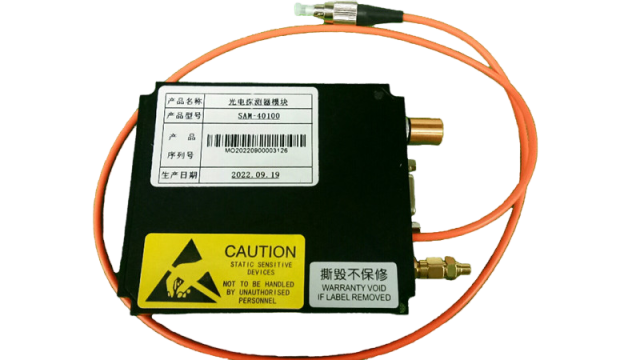

平衡探测模块面板示意图

  四、结语：平衡探测模块——光技术创新的“基石”

  四川梓冠光电平衡探测模块以差分探测为核心，通过低噪声、高共模抑制与宽带宽设计，为光谱学、外差探测、光学延时测量、OCT及THz探测等领域提供了关键技术支撑。其不仅提升了现有系统的性能指标，更推动了生物医学、自动驾驶、安检成像等产业的创新发展。未来，随着光子学技术的不断进步，平衡探测模块将在更多前沿领域展现其独特价值，成为光技术创新不可或缺的“基石”。
