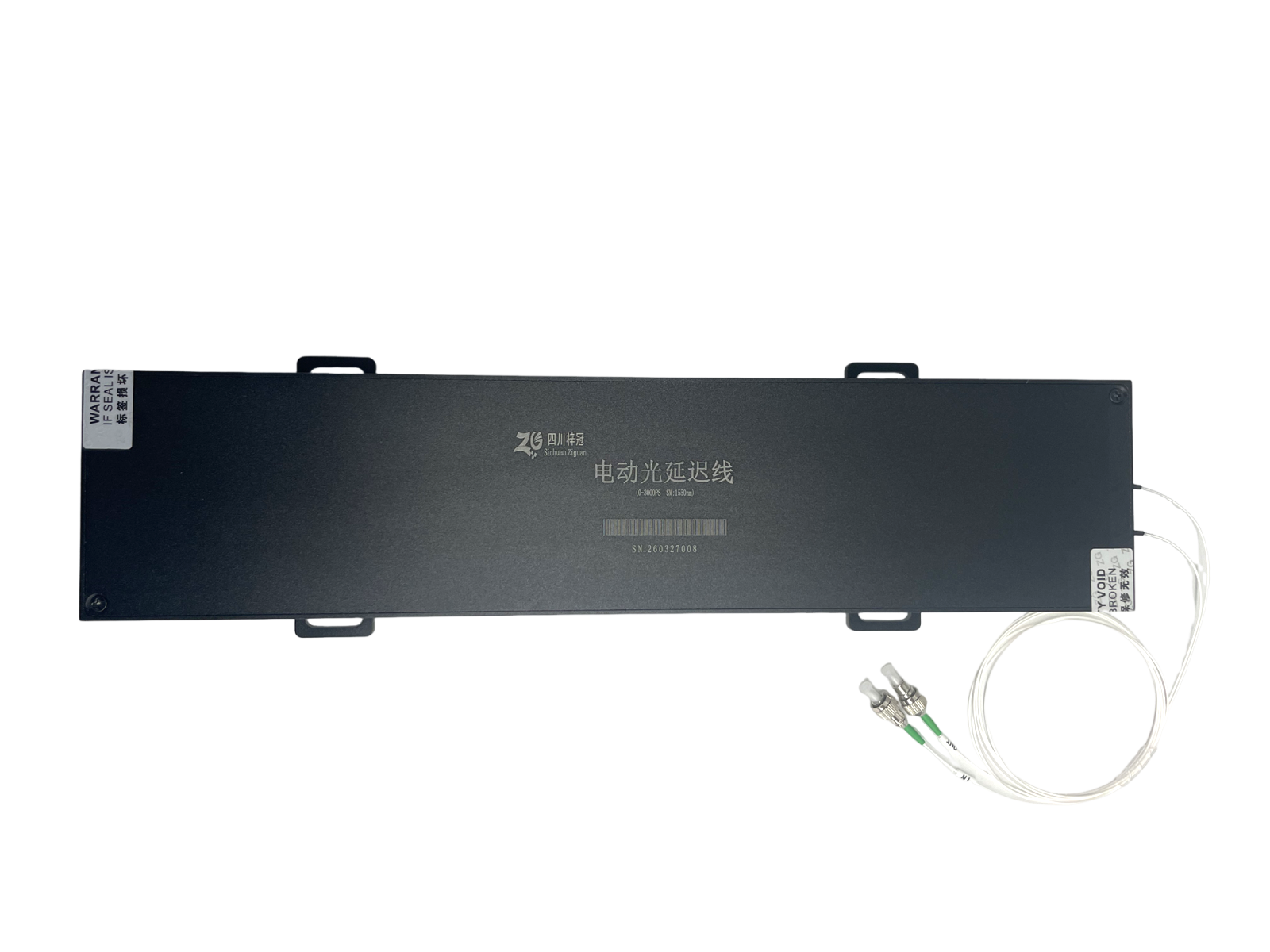

5000ps电动光纤延迟线

一、5000ps电动光纤延迟线的定义
5000ps电动光纤延迟线是一种基于光纤传输特性的光电器件，通过电动控制机制动态调节光信号在光纤中的传播路径长度，实现5000皮秒（ps）量级的精确时间延迟。其中光路模块采用保偏光纤或单模光纤，确保光信号稳定传输；电动调节机构通过步进电机、压电陶瓷或光栅尺等精密驱动元件，实现纳米级机械位移，从而改变光程；控制单元集成编码器、伺服系统与上位机软件，支持实时编程、闭环反馈及远程控制。

二、5000ps电动光纤延迟线的特性

延迟精度高
宽延迟范围
低插入损耗
高稳定性
高可靠性

集成化设计

三、5000ps电动光纤延迟线应用领域：
光通信领域
雷达与电子战
量子通信
光学相干层析成像（OCT）
分布式光纤传感
太赫兹

四、3000ps电动光纤延迟线规格参数

参数	指标
工作波长（nm）	1260-1650,1310-1550,可定制 850,980,1060
校准波长（nm）	1310-1550
延迟范围	0~6000ps
分辨率	2fs
插入耗损	典型3.0dB
重复性	20fs
插入损耗变化	±1dB 对应5000ps模块
回波损耗	> 55 dB
消光比	>18 dB
传输光功率	光功率典型 500mW/可定制5W/10W/15W/20W/30W
工作温度	0-~65℃
储存温度	-40~85℃
光纤类型	Conning SMF-28,or Fujikura PM Panda fiber

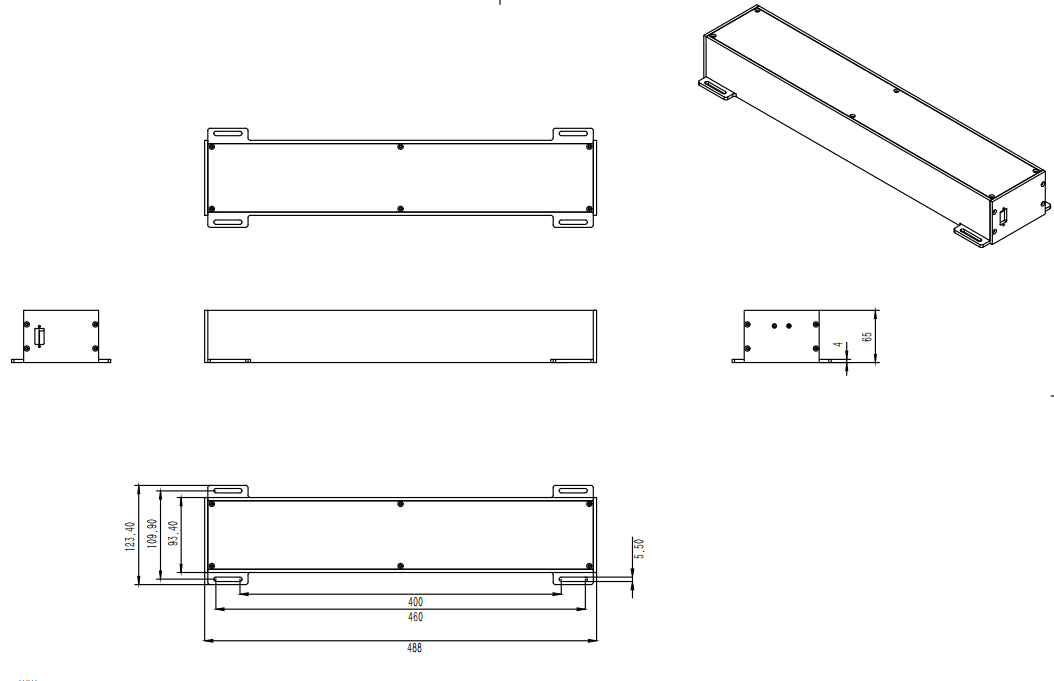

尺寸(L x W x H)	508x93.4x65mm for 5000ps model
以上规格均不含连接头
