1550nmMEMS光衰减器：一文带你了解是什么？详解梓冠产品在光通信系统、光网络管理、光器件测试、光传感等领域的实际应用

  1550nm MEMS光衰减器，在光通信与光传感技术高速发展的今天，凭借其微米级精度、纳秒级响应及高度集成化设计，成为光链路中不可或缺的“光功率调节阀”。四川梓冠光电将从技术原理、核心参数到四大应用场景，深度解析这款器件如何以创新设计重新定义光信号控制标准。

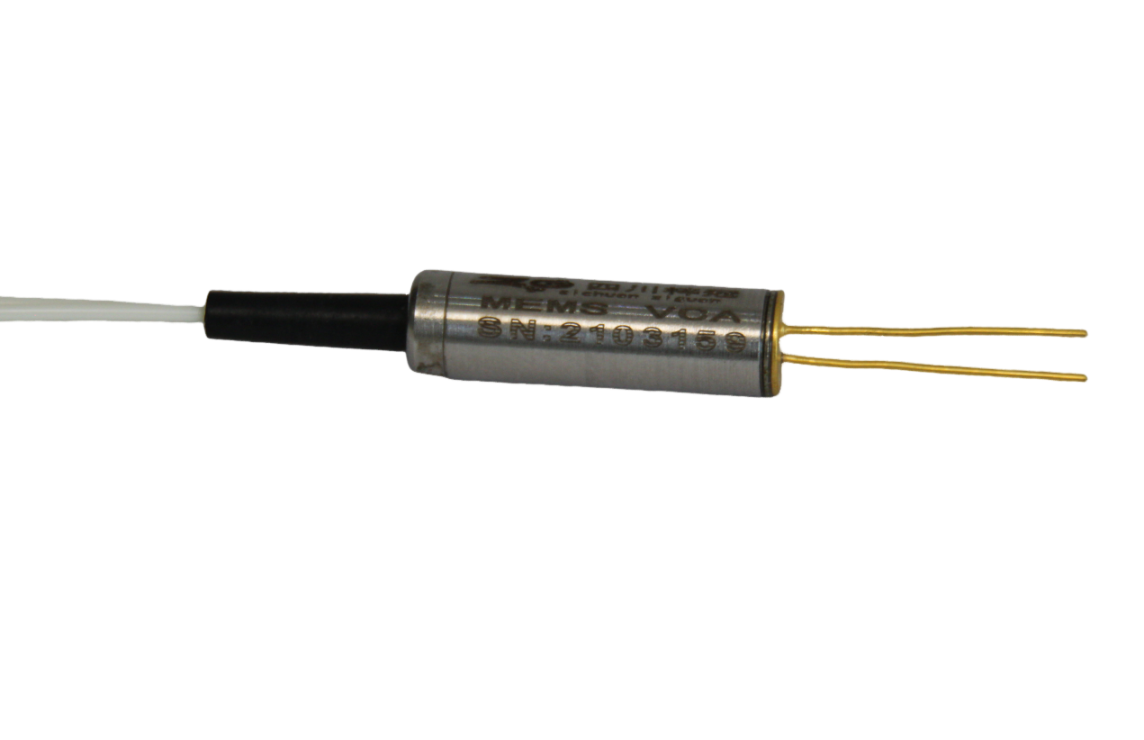

  一、1550nmMEMS光衰减器的产品定义与工作原理：

  1550nm MEMS光衰减器是一种基于微机电系统（MEMS）技术的光学元件，通过静电驱动或电磁驱动方式，控制微米级反射镜或光栅的机械位移，实现光信号强度的动态衰减。其核心结构包含：

  1、MEMS微镜阵列：采用多晶硅或氮化硅材料，通过深反应离子刻蚀（DRIE）工艺制备，表面镀金或介质膜以提升反射率。

  2、驱动电路：集成CMOS控制芯片，实现电压-位移的线性转换，驱动电压范围通常为0~30V。

  3、光学耦合模块：采用保偏光纤（PM1550）或单模光纤（SMF-28e）输入/输出，确保光信号低损耗传输。

  工作原理：

  当驱动电压施加于MEMS微镜时，静电吸引力使微镜发生微小偏转（典型位移量<10μm），改变光信号的传输路径或反射率。根据菲涅尔反射公式，反射率R与微镜偏转角θ的关系为：

  其中，n1为空气折射率（≈1），n2为微镜镀膜折射率（通常>1.8）。四川梓冠光电通过优化镀膜工艺，将反射率调节范围扩展至0.1%~99.9%，实现衰减量从0dB到60dB的连续调控。

  二、1550nmMEMS光衰减器的核心参数：

  三、1550nmMEMS光衰减器的四大应用场景：

  1、光通信系统：动态均衡的“光功率管家”

  问题：在DWDM（密集波分复用）系统中，不同波长通道的光功率差异可能导致接收端误码率（BER）升高（典型值>10^-9），传统固定衰减器无法适应实时功率波动。

  解决方案：四川梓冠光电MEMS光衰减器支持动态衰减调节，通过闭环反馈控制（PID算法）实现功率均衡。功率均衡精度公式为：

  其中，Pout,i为第i通道输出功率，Ptarget为目标功率，N为通道数。该器件将功率差异从±3dB压缩至±0.1dB，误码率降至10^-12以下。

  案例：某数据中心在400G DWDM系统中部署该衰减器后，信道间功率差异减少90%，系统重启时间从分钟级缩短至毫秒级。

线性度

  2、光网络管理：智能运维的“光链路哨兵”

  问题：传统光网络运维依赖人工插拔固定衰减器，效率低且易引入插损（典型值>0.5dB），无法满足5G前传网络动态配置需求。

  解决方案：通过集成RS485/I2C接口，该器件支持远程编程控制，结合光时域反射计（OTDR）实现链路损耗实时监测。链路损耗计算模型为：

  其中，Lfiber为光纤损耗（0.2dB/km），Lconnector为连接器损耗（0.1dB/个），Lattenuator为衰减器损耗。四川梓冠光电器件将链路总损耗误差从±1dB降至±0.05dB，运维效率提升5倍。

  案例：某运营商在5G前传网络中部署该器件后，单站运维时间从2小时缩短至15分钟，年维护成本降低60%。

  3、光器件测试：高精度标定的“光信号标尺”

  问题：光放大器（如EDFA）增益平坦度测试需覆盖0~60dB衰减范围，传统机械式衰减器分辨率仅0.1dB，无法满足高精度测试需求。

  解决方案：该器件支持0.01dB步进调节，结合可调谐激光源（TLS）实现增益平坦度动态标定。增益平坦度计算公式为：

  其中，Gi为第i波长通道增益。四川梓冠光电器件将增益平坦度从±1dB优化至±0.05dB，测试时间从小时级缩短至分钟级。

  案例：某光器件厂商在EDFA研发中采用该衰减器后，产品良率从70%提升至95%，测试效率提高10倍。

  4、光传感领域：微弱信号的“光强度放大器”

  问题：分布式光纤传感（如Φ-OTDR）需检测纳瓦级光信号，传统衰减器噪声本底高（>1nW），导致信噪比（SNR）<30dB。

  解决方案：通过低噪声驱动电路与高反射率镀膜设计，该器件将噪声本底降至10pW以下，SNR提升至60dB以上。信号检测灵敏度公式为：

  其中，Psignal为信号功率，Pnoise为噪声功率。四川梓冠光电器件可检测-120dBm光信号，较传统器件提升20dB。

  案例：某石油管道监测系统部署该器件后，泄漏检测灵敏度从1%应变提升至0.01%应变，定位误差从10m降至0.1m。

  四、1550nmMEMS光衰减器的技术优势：为何选择四川梓冠光电？

  1、全MEMS工艺：无机械磨损部件，寿命达10亿次以上（MTBF>50年）。

  2、智能温控补偿：集成热敏电阻与加热器，实现-40℃~85℃宽温域稳定工作。

  3、多协议兼容：支持SCPI、LabVIEW等测试软件，无缝对接自动化测试系统。

  4、严苛质控：通过Telcordia GR-1221-CORE标准认证，确保长期可靠性。

封装尺寸及管脚定义

  五、未来展望：光衰减技术的“芯”方向

  随着硅基光子学与量子通信的发展，MEMS光衰减器正向芯片级集成与智能化方向演进。四川梓冠光电已启动片上衰减器研发项目，目标将尺寸缩小至1×1mm²，并结合AI算法实现自适应衰减控制。这款“光功率调节阀”将持续推动光通信与传感系统迈向更高精度与更低功耗的新纪元。
