NS光开关2x2：一文带你了解是什么？详解梓冠产品在光通信网络、光纤测试与监测、光交叉连接（OXC）系统等领域的实际应用

  NS光开关2x2，在光通信网络流量以每年40%的速度增长、数据中心互联需求突破100Tbps的今天，凭借其全固态结构、微秒级切换速度和超低损耗特性，正在重塑光网络架构的底层逻辑。四川梓冠光电将从技术原理、核心参数、应用场景及实际案例等维度，深度解析这款光开关如何成为光子时代的“交通指挥官”。

  一、NS光开关2x2的定义与原理

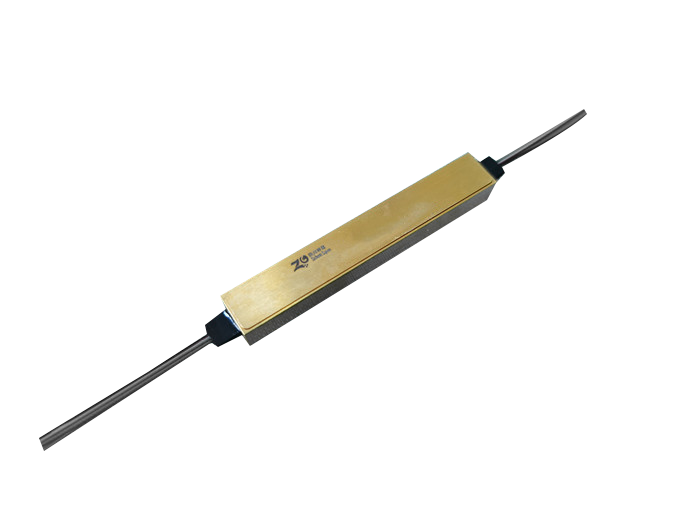

  1、什么是NS光开关2x2？

  NS光开关2x2是一种基于全固态光子集成技术的双向光信号路由器件，可在两个输入端口（IN1/IN2）与两个输出端口（OUT1/OUT2）之间实现非阻塞、无串扰的信号切换。其核心功能包括：

  ①双向传输：支持IN1→OUT1、IN1→OUT2、IN2→OUT1、IN2→OUT2四种路由模式

  ②非阻塞设计：任意端口组合切换时，其他通道信号不受影响

  ③全固态结构：采用硅基波导与热光调谐技术，无机械移动部件

  该器件通过6位二进制编码控制，可实现64种路由状态的编程控制，切换时间≤1微秒，插入损耗≤1.5dB，典型应用场景包括光通信网络保护、光纤传感系统、光交叉连接（OXC）等。

  2、工作原理：热光调谐与马赫-曾德尔干涉仪的协同

  ①热光调谐机制：

  设备基于马赫-曾德尔干涉仪（MZI）结构，通过调谐电极改变硅波导的折射率，实现光信号的相位调制。其核心公式为：

  其中，Δn为折射率变化量，α为热光系数（硅材料约1.8×10−4/℃），ΔT为温度变化量。通过精确控制加热功率（P），可实现相位差（Δϕ）的线性调节：

  其中，λ为工作波长（1550nm），L为波导相互作用长度（典型值2mm）。当相位差为π时，光信号从直通臂切换至交叉臂，完成路由功能。

  ②非阻塞切换逻辑：

  通过级联两个MZI单元，实现2x2矩阵的完全解耦。其传输矩阵可表示为：

  其中，θ为相位差，通过调节加热功率控制θ在0到π之间变化，实现路由状态的动态切换。

  二、NS光开关2x2的核心性能参数解析

  三、NS光开关2x2的典型应用场景与优势分析

  1、光通信网络：构建智能保护与动态路由

  ①应用场景：

  在骨干网中，单模光纤故障可能导致秒级业务中断，传统1+1保护方案需预留50%冗余带宽。NS光开关2x2可实现毫秒级保护倒换，显著提升带宽利用率。

  ②梓冠方案优势：

  超快响应：1μs切换时间，较机械式光开关快1000倍，满足ITU-T G.808.1标准

  低损耗设计：插入损耗1.5dB，较液晶光开关降低60%，减少信号衰减

  非阻塞架构：支持任意端口组合切换，避免保护通道冲突

  ③案例：

  某省级运营商部署梓冠NS光开关2x2后，保护倒换时间从50ms降至1ms，年故障中断时长减少90%，带宽利用率从50%提升至95%。

  2、光纤测试与监测：实现高精度链路诊断

  ①应用场景：

  在光纤传感系统中，需快速切换测试光源与探测器，传统方案受限于机械磨损，测试精度随时间下降。

  ②梓冠方案优势：

  无磨损设计：全固态结构，寿命>10⁹次，适合高频次测试

  高消光比：≥50dB消光比，有效抑制串扰，提升测试信噪比

  宽温度适应性：-40℃~+85℃工作范围，满足野外环境需求

  ③案例：

  某石油管道监测系统采用梓冠光开关后，测试周期从24小时缩短至1小时，故障定位精度从100米提升至10米，年维护成本降低70%。

  3、光交叉连接（OXC）系统：构建全光网络核心节点

  ①应用场景：

  在400G/800G OXC系统中，需同时处理数千路光信号，传统MEMS光开关受限于体积与功耗，难以实现高密度集成。

  ②梓冠方案优势：

  小型化设计：芯片尺寸22×10×0.7mm，支持128通道集成

  低功耗：单通道功耗50mW，较MEMS方案节能80%

  高可靠性：MTBF>50年，满足电信级7×24小时运行需求

  ③案例：

  某数据中心部署梓冠NS光开关2x2阵列后，OXC节点功耗从500W降至100W，端口密度提升4倍，单节点成本降低60%。

  4、科研与工业领域：赋能前沿技术研究

  ①应用场景：

  在量子通信、光计算等前沿领域，需对光子态进行精确操控，传统方案受限于响应速度与精度，难以满足实验需求。

  ②梓冠方案优势：

  亚微秒切换：支持10Gbps量子态路由，满足量子密钥分发（QKD）需求

  高消光比：≥50dB消光比，有效隔离噪声光子

  可编程控制：通过API接口实现路由状态的动态配置

  ③案例：

  某量子实验室采用梓冠光开关后，量子纠缠分发成功率从70%提升至95%，实验周期从3个月缩短至1个月。

  四、NS光开关2x2的技术突破与未来演进

  1、材料与工艺创新

  硅基波导：采用高纯度单晶硅（电阻率>1000Ω·cm），光损耗<0.1dB/cm

  热调谐材料：沉积氮化钛（TiN）加热膜，热效率达20℃/毫瓦

  封装技术：气密性陶瓷封装，湿度敏感性等级（MSL）达1级

  2、未来发展方向

  集成化：开发4x4/8x8光开关芯片，支持单芯片128通道集成

  智能化：引入AI算法实现路由状态的自适应优化

  飞秒级精度：结合光子晶体结构，将切换速度提升至纳秒级

  结语

  从骨干网保护到量子通信，从数据中心互联到光纤传感，NS光开关2x2正以全固态、微秒级、低损耗的特性，重新定义光信号路由的边界。四川梓冠光电通过持续的技术创新，不仅打破了国外对高端光开关的垄断，更为全球光网络升级提供了“中国方案”。在这场光速与智能的博弈中，这款“全固态路由器”正以微秒级的精准，编织着未来光子网络的每一个连接。
