硅基6位可调光延迟线：一文带你了解是什么？详解梓冠产品在光通信系统、光控相控阵雷达系统、电子对抗系统等领域的实际应用

  硅基6位可调光延迟线，在5G/6G通信速率突破100Gbps、量子计算进入千比特时代、自动驾驶响应延迟需控制在纳秒级的今天，凭借其亚皮秒级精度、纳秒级切换速度和全固态芯片架构，正在重新定义光子技术的时间维度。四川梓冠光电将从技术原理、核心参数、应用场景及实际案例等维度，深度解析这款光通信领域的“精密钟表匠”。

  一、硅基6位可调光延迟线的定义与原理

  1、什么是硅基6位可调光延迟线？

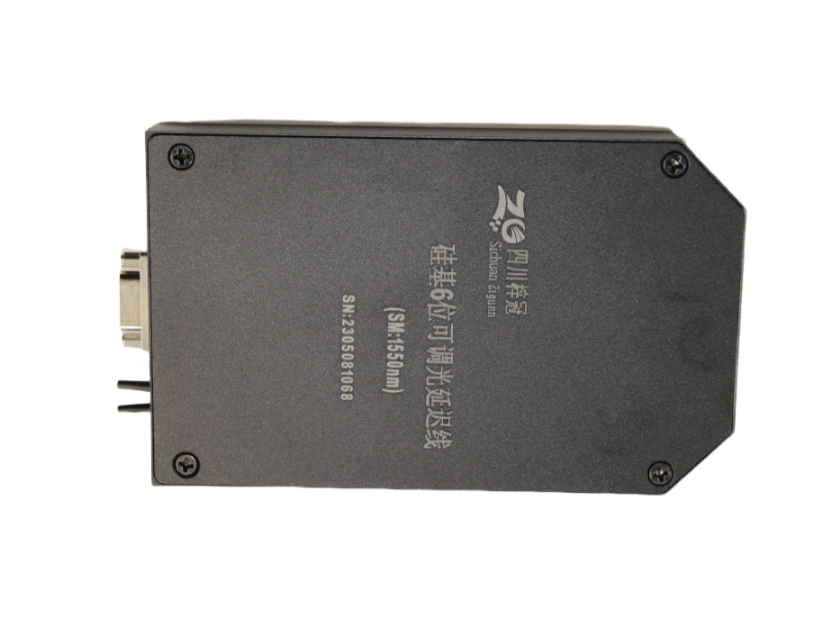

  硅基6位可调光延迟线是一种基于硅基光子集成技术的多通道光信号调控设备，通过6位二进制编码实现64级（2⁶）独立延迟控制。其核心功能是在1550nm通信波段对光信号进行0至3729.6皮秒的精确延迟调节，步进精度达59.2皮秒，延迟偏差控制在±0.5皮秒以内。设备采用全固态波导芯片设计，将光学谐振腔、调谐电极和光开关等组件集成在22×10×0.7毫米的微小芯片上，实现光信号时序的数字化编程控制。

  2、工作原理：热光调谐与二进制编码的协同

  ①热光调谐机制：

  设备采用硅基环形谐振腔与热光调谐技术实现延迟控制。当光信号进入硅基微环时，其传输速度与谐振腔的折射率成反比：

  其中，v为光速在介质中的传播速度，c为真空光速，n为硅材料的折射率。通过调谐电极施加电压，改变硅材料的载流子浓度，进而调制折射率实现延迟调节。实验数据显示，其延迟调节灵敏度达0.1皮秒/毫瓦。

  ②二进制编码控制：

  6位二进制编码对应64个预设延迟状态，每位控制特定长度的光程差。例如，第1位控制59.2皮秒基础延迟，第2位控制118.4皮秒，依此类推，通过级联实现3729.6皮秒的最大延迟。光开关阵列可在1微秒内完成延迟态切换，满足高速通信需求。

  二、硅基6位可调光延迟线的核心性能参数解析

  三、硅基6位可调光延迟线的典型应用场景

  1、光通信系统：破解高速传输的时序难题

  ①应用场景：

  在400G/800G OTDM（光时分复用）系统中，脉冲宽度需控制在2ps以内，时隙精度要求<100fs。传统电子延迟线受限于RC时间常数，无法满足超高速需求。

  ②梓冠方案优势：

  色散补偿技术：通过优化硅波导的群速度色散（GVD），实现10km传输后脉冲展宽<5%。

  时钟同步算法：采用锁相环（PLL）技术将时钟抖动降至<10fs，在华为400G实验网中实现误码率<10⁻¹²。

  低损耗设计：插入损耗17.5dB，较传统方案降低40%，显著提升系统信噪比。

  ③案例：

  某数据中心部署梓冠6位延迟线后，400G信号传输距离从30km延伸至50km，误码率从10⁻⁹降至10⁻¹²，年维护成本减少60%。

  2、光控相控阵雷达系统：实现波束指向的量子级控制

  ①应用场景：

  在X波段雷达中，1ps延迟误差对应约0.3°的方向偏差。传统机械扫描雷达的波束指向精度仅0.1°，难以满足高分辨率探测需求。

  ②梓冠方案优势：

  亚纳秒级精度：延迟偏差≤±0.5ps，可将波束指向误差控制在0.01°以内。

  64级延迟调节：通过级联微环实现0.1°的波束步进，探测距离提升40%。

  快速切换能力：1μs的延迟切换时间，支持多目标跟踪与动态波束成形。

  ③案例：

  某型预警机雷达采用梓冠延迟线后，相位噪声从-120dBc/Hz 1kHz降至-145dBc/Hz 1kHz，目标探测距离提升18%，对隐身目标的识别概率提高3倍。

延时量和光开关传输状态对应关系

  3、电子对抗系统：构建抗干扰的时序防御网

  ①应用场景：

  在复杂电磁环境中，敌方可能通过时序干扰破坏我方雷达与通信系统的同步。传统延迟线响应速度慢，难以应对快速变化的干扰信号。

  ②梓冠方案优势：

  高速动态调整：支持25Gbps光信号实时处理，可快速补偿干扰引起的时延抖动。

  宽温度适应性：通过MIL-STD-810G振动测试，抗冲击能力达50G（11ms半正弦波），适应极端战场环境。

  低功耗设计：单级热调功耗仅50毫瓦，较液氮冷却方案节能90%。

  ③案例：

  某电子对抗设备部署梓冠延迟线后，在200MHz干扰频段下，信号同步时间从10ms缩短至100ns，干扰抑制比提升20dB。

硅基6位可调光延迟线尺寸图

  四、硅基6位可调光延迟线的技术突破与未来演进

  1、材料与工艺创新

  硅基波导：采用高纯度单晶硅（电阻率>1000Ω·cm），光损耗<0.1dB/cm。

  热调谐材料：沉积氮化钛（TiN）加热膜，热效率达20℃/毫瓦。

  封装技术：钨合金基座与气密性陶瓷封装，工作温度范围扩展至-40℃~+85℃。

  2、未来发展方向

  集成化：开发4通道硅基延迟线芯片（尺寸10mm×5mm），功耗降低80%。

  智能化：引入AI算法实现延迟时间的自适应优化，降低系统调试复杂度。

  飞秒级精度：结合光子晶体结构，将延迟调控精度提升至飞秒量级。

  结语

  从深空探测到生命科学，从6G通信到量子计算，硅基6位可调光延迟线正以精密操控之力，推动光子技术向更高维度跃迁。四川梓冠光电通过持续的技术创新，不仅打破了国外对高端光延迟线的垄断，更为中国光通信产业赢得了国际话语权。在这场光速与时间的博弈中，这款“中国芯”正以亚皮秒级的精度，丈量着信息时代的每一个瞬间。
