1x2 2x2磁光开关

一、1x2 2x2磁光开关的定义
1x2与2x2磁光开关是一种基于法拉第旋光效应和晶体双折射原理的光电器件。它们通过改变外加磁场的方向和强度，实现对光信号传输路径的切换和控制。1x2磁光开关具有一个输入端口和两个输出端口，能够根据控制信号选择性地将光信号从输入端口传输到其中一个输出端口。而2x2磁光开关则具有两个输入端口和两个输出端口，能够实现光信号的交叉或直通传输，具有更高的灵活性和复杂性。
二、1x2 2x2磁光开关的特点
1、无活动部件：1x2与2x2磁光开关采用全固态设计，没有任何移动部件，因此具有极高的耐用性和稳定性。
2、超快的切换速度：磁光开关的切换速度极快，通常在微秒级别，能够满足高速光通信系统的需求。
3、低功耗：由于磁光开关采用非机械式切换，因此功耗极低，有助于降低整个光网络系统的能耗。
4、易于布线：磁光开关的所有光纤都在同一侧，使得布线工作更加简便快捷。
5、卓越的可靠性和稳定性：磁光开关采用专利保护的非机械配置，具有高可靠性和稳定性，能够长期稳定运行。
三、1x2 2x2磁光开关的技术参数

参数 Parameter	单位 Unit	参数值 Value	备注 Notes
波长范围 Wavelength Range	nm	1525~1565	其他波段可选 Other band optional
插入损耗 Insertion Loss	dB	0.7(Typ.); 1.2 (Max.)
PDL 偏振相关损耗	dB	0.1 (Typ.); 0.2 (Max.)
回波损耗 Return Loss	dB	40
串扰 Cross-talk	dB	40	典型值 >50dB Typical >50dB
偏振模色散 PMD	ps	0.2
重复性 Repeatability	dB	+/- 0.01
使用寿命 Durability	cycles	>100Billions
开关时间 Switch Time	μs	10~30/200~400	其他速度可选 Other speed optional
储存温度 Storage Temperature	P0PC	-40~85
工作温度 Operating Temperature	P0PC	-5~70
最大光功率 Maximum Optical Power	mW	500	大功率可选 High power optional
尺寸（长×宽×高）Dimension( L×W×H )	mm	28 × 9.5 × 7.8

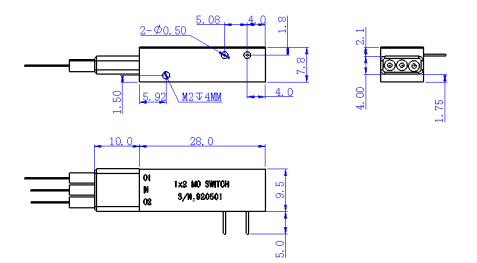

尺寸图

电气规格

参数Parameters	规格 Specifications		单位 Unit
参数Parameters	常规 Regular	超快 Ultra-fast	单位 Unit
开关电压 (VCC) Switching Voltage (VCC)	5 (±5%)	6.0~7.0	V
开关电流 Switching Current	< 100	< 350	mA
驾驶模式 Driving Mode	电压或脉冲驱动 Voltage or Pulse Driving	脉冲驱动 Pulse Driving	NA
脉冲宽度（典型） Pulse Width (typical)	1000	20	μs
切换频率 Claim Frequency	<800	< 3000	Hz

开关状态表对应的引脚控制信号

引脚1 Pin1	引脚2 Pin2	光输出端口 The Optical Output Port
1（电压 = VCC）	0（电压=GND）	IN OUT1
0（电压=GND）	1（电压 = VCC）	IN OUT2
1（电压 = VCC）	0（电压=GND）	OUT2 IN
0（电压=GND）	1（电压 = VCC）	OUT1 IN

四川梓冠光电1x2 2x2 磁光开关订货信息

工作模式

Working mode

开关速度

Switching speed

工作波长

Operating wavelength

光纤

Fiber type

光纤长度

Fiber length

连接器类型

Connector type

1.常规

1.Regular

2.双向

2. Bidirectional

1.200~400us

2.10~30us

3. Others

1.C Band 1525~1565 nm

2. L Band

1565-1615 nm

3. C & L Band

4. Others

1.250μm光纤

2. 900μm光纤

3. Others

1.0.5 +/- 0.1 m

2. 1.0 +/- 0.1 m

3. Others

0.无接头/No

1. FC/UPC

2. FC/APC

3. SC/UPC

4. SC/APC

5. Others

1x2 2x2磁光开关拓展资料
一、1x2 2x2磁光开关的工作原理
1x2与2x2磁光开关的工作原理主要基于法拉第旋光效应和晶体的双折射特性。当光信号通过磁光晶体时，外加磁场会改变光信号的偏振状态，从而实现光路的切换。具体来说，当外加磁场的方向改变时，磁光晶体会对入射光的偏振面产生不同的旋转角度，导致光信号在输出端口的选择性传输。
在1x2磁光开关中，通过精确控制外加磁场的方向和强度，可以使得光信号从输入端口选择性地传输到其中一个输出端口。而在2x2磁光开关中，通过改变外加磁场的方向和强度，可以实现光信号的交叉或直通传输，满足更复杂的光网络需求。
二、1x2 2x2磁光开关的应用范围
1、光通信系统：1x2与2x2磁光开关在光通信系统中具有广泛的应用。它们可以用于光信号的路由和切换，提高光网络的灵活性和可扩展性。此外，磁光开关还可以用于光网络的保护和恢复，确保光信号的稳定传输。
2、光纤传感系统：磁光开关在光纤传感系统中也发挥着重要作用。它们可以用于光信号的调制和解调，提高传感器的灵敏度和准确性。此外，磁光开关还可以用于光纤传感器的校准和测试，确保传感器的稳定性和可靠性。
3、光信号处理系统：在光信号处理系统中，1x2与2x2磁光开关可以用于光信号的滤波、放大和衰减等操作。通过精确控制光信号的传输路径和偏振状态，可以实现复杂的光信号处理功能。
4、高速保护系统：磁光开关具有极快的切换速度，因此可以用于高速保护系统。当光网络中出现故障时，磁光开关能够迅速切换光信号的传输路径，确保光信号的连续传输和网络的稳定性。
