二、16X16MEMS光开关矩阵的特点：
端口可配置
支持任何端口互联
备用端口保护
支持软件定义分组
可选的可调衰减
可选低频开关调制
三、16X16MEMS光开关矩阵的应用领域：
全光开关
光链路保护
自动化测试
智能网络管理
网络监控
自动故障定位
四、16X16MEMS光开关矩阵的参数：
1、环境条件
| 参数 | 最小值 | 最大值 | 单位 | 备注 |
| 工作温度 | -5 | 70 | ℃ | |
| 存储温度 | -40 | 85 | ℃ | |
| 工作相对湿度 | 5 | 95 | % | 在非冷凝条件下，不得超过工业标准的每千克干空气含水量0.024千克水 |
| 存储相对湿度 | 5 | 95 | % | 在非冷凝条件下，不得超过工业标准的每千克干空气含水量0.024千克水 |
2、规格要求
| 参数 | 规格 | 单位 | 备注 | ||
| 通道数量 | ≤32 | ≤68 | ≤132 | ||
| 工作波长范围 | 1260-1660 | nm | |||
| 典型插入损耗 | 1.7 | 2.0 | 3.0 | dB | 这些规格适用于带有LC/APC连接器的设备 |
| 最大插入损耗 | 2.5 | 3.0 | 3.5 | dB | 这些规格适用于带有LC/APC连接器的设备 |
| 串扰 | >45 | dB | |||
| 回波损耗 | >50 | dB | 这些规格适用于带有LC/APC连接器的设备 | ||
| 偏振相关损耗 | <0.2 (C or L Band) | dB | |||
| 波长相关损耗 | <0.3 (C or L Band) | dB | |||
| 耐久性 | >109 | Cycles | 设计保证 | ||
| 重复性 | ±0.1 | dB | |||
| 切换时间 | <50 | ms | 设计保证 | ||
| 光纤类型 | G.657 A2 | ||||
| 机箱尺寸 | 2U机架 | 4U机架 | |||
| 连接器类型 | LC/APC | 可定制 | |||
| 控制接口 | RS232 / USB | ||||
| 功耗 | <8 | <15 | <30 | W | |
| 电源选项 | 100-240VAC 50/60 Hz or48 VDC | ||||

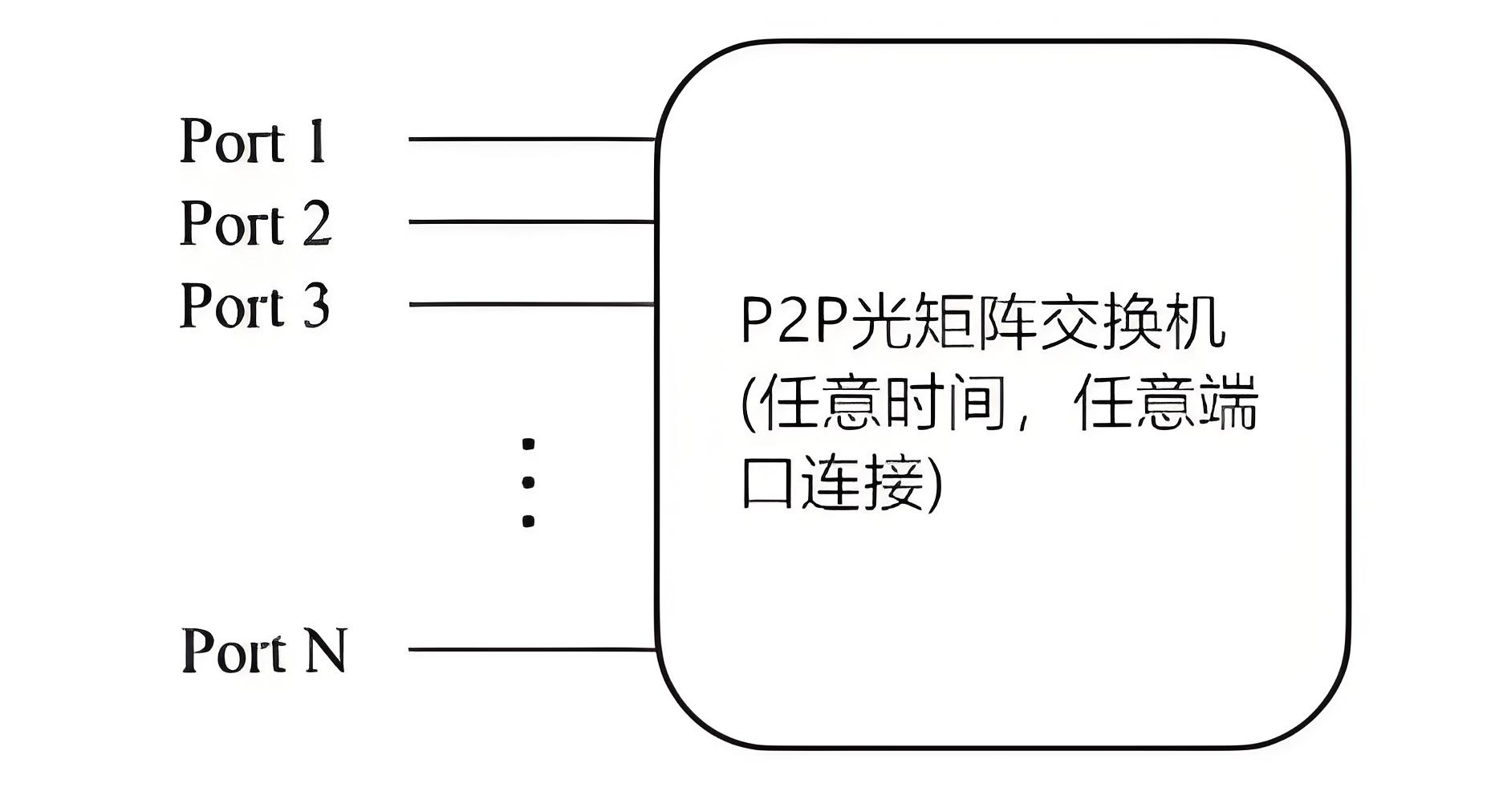

功能图

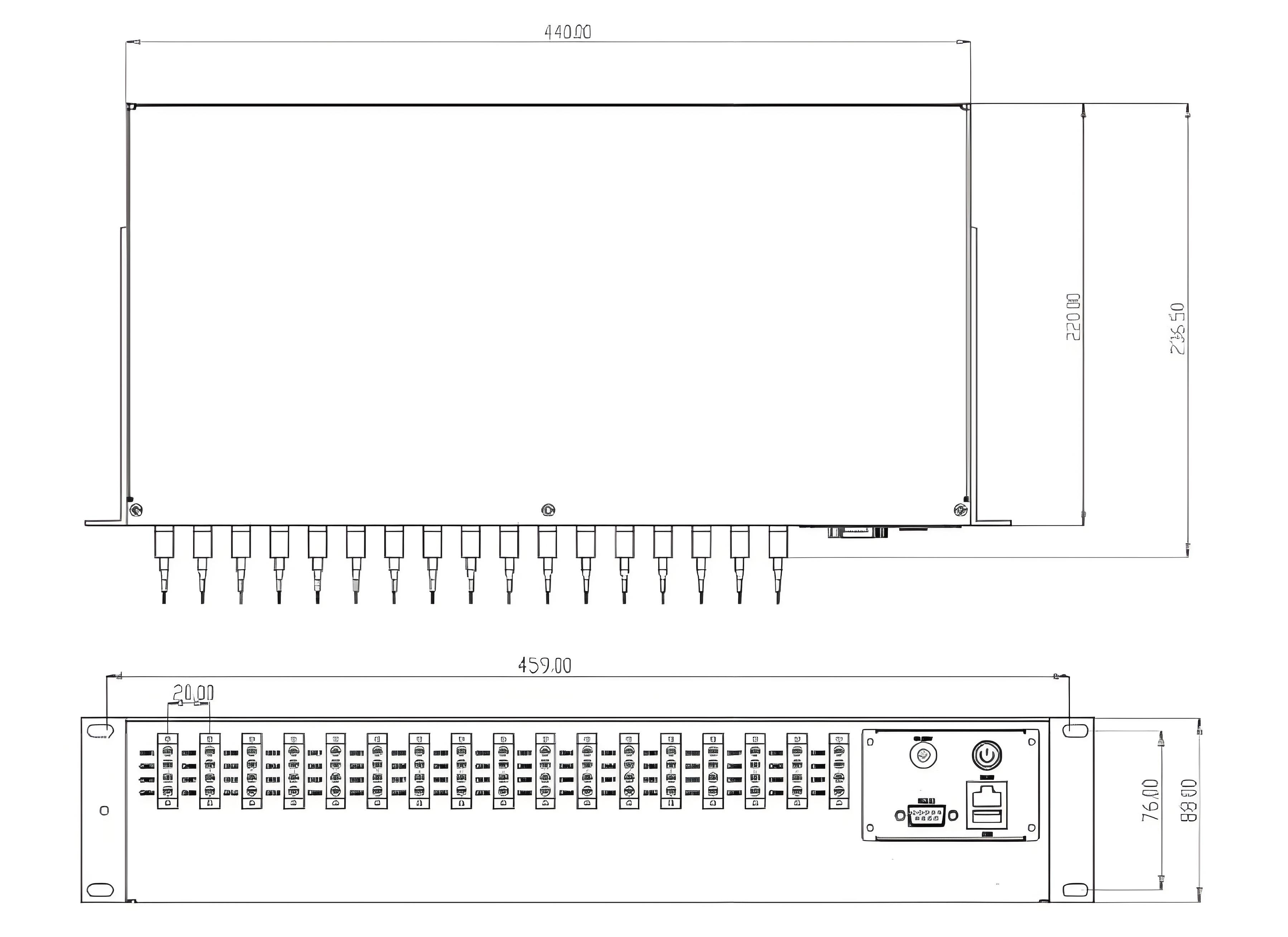

五、16X16MEMS光开关矩阵机械尺寸
六、四川梓冠光电16X16MEMS光开关矩阵订购信息
型号样式：ZG-A-B-C-D-E
| ZG | A | B | C | D | E |
| 通道数量 | 工作波长 | 光纤类型 | 连接器类型 | 机箱尺寸 | |
| 32=32CH 68=68CH 132=132CH XX=others | 1260=1260nm 1660=1660nm XX=others | G.657 A2 | LC/APC | 2U 4U |
