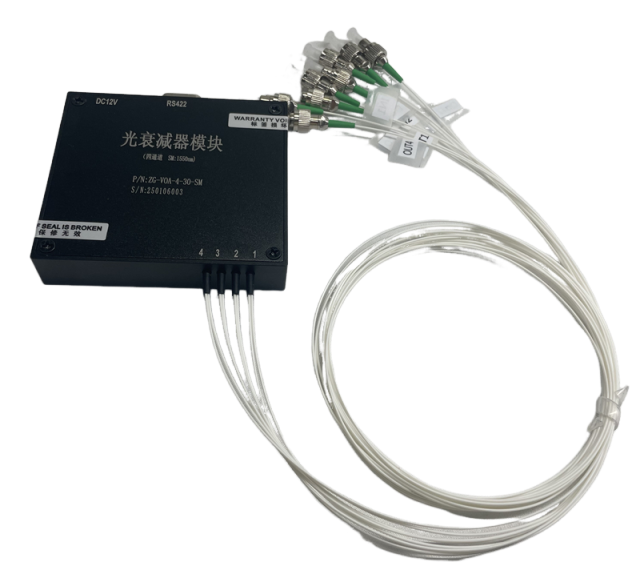

四通道光衰减器模块
四通道光衰减器模块具有高稳定性、高可靠性、低插入损耗、反应迅速的特性,主要应用于传输光功率高、光路功率平衡、信道传输均衡等领域
产品咨询
详细信息

四通道光衰减器模块

四通道光衰减器模块特性
  • 高稳定性

  • 高可靠性

  • 低插入损耗

  • 反应迅速

四通道光衰减器模块应用
  • 传输光功率高

  • 光路功率平衡

  •  信道传输均衡

一、四通道光衰减器模块光纤指标

工作电压(V)

8-12V(or 5V)

工作波长(nm)

1260-1650 or 980nm/1064nm

中心波长(nm)

1310/1550/1064

衰减范围(db)

0-60

插入损耗(dB)

0-30

≤1.2

0-40

≤2.0

0-60

≤2.5

衰减稳定度(db)

±0.04(max)

回波损耗(db)

> 55

工作温度(℃)

- 20~60

储存温度(℃)

-40~80

连接器类型

可选

尾纤长度

根据客户要求定制

控制协议

RS232

通道数

可定制

物理尺寸(长X宽X高)

4通道及以下

86X77X18 mm

8通道及以下

100X90X22mm

16通道及以下

170X100X28mm

二、四通道光衰减器模块接线定义

功能

引脚

功能定义

供电电源



红色

电源正极

黑色

电源负极

串口RS232

DB9-2

TX

DB9-3

RX

DB9-5

GND

三、四通道光衰减器模块控制方法


1、串口配置

串口选项

数据设置

波特率

9600

停止位

1位

数据位

8位

奇偶效验

是否十六进制发送

2.通信协议

功能

指令

说明

设置衰减值



FC ID 11 00 XX XX FE

XX XX为设置的衰减值(例:设置1通道为10dB,发送数据为1000,转换为16进制为03 E8,则发送指令为FC 01 11 00 03 E8 FE)

微调



FC ID 12 00 XX XX FE

XX XX为0~FFF

XX XX is 0~FFF

FC ID 13 00 XX XX FE

微调保存

FC ID 14 00 00 00 FE

ID is the channel value to be set.

四川梓冠光电四通道光衰减器模块订货信息

ZG

通道

工作波长

光纤类型

光纤长度

连接头



1

2

...

10=1060nm

13=1310nm

15=1550nm

16=1625nm

X=other

1=裸光纤

2=900um光纤

1=1M

0=others

0=None

1=FC/APC

2= FC/PC

3=SC/APC
