抗弯曲Mini MEMS光衰减器-MEMS光衰减器-光衰减器

抗弯曲Mini MEMS光衰减器: 抗弯曲Mini MEMS光衰减器产品具有高稳定性、高可靠性、低插入损耗、反应迅速、体积小等特性，主要应用于传输光功率高、光路功率平衡、信道传输均衡、光自动增益调节、光接收机的保护、光路通断等; 产品咨询

详细信息

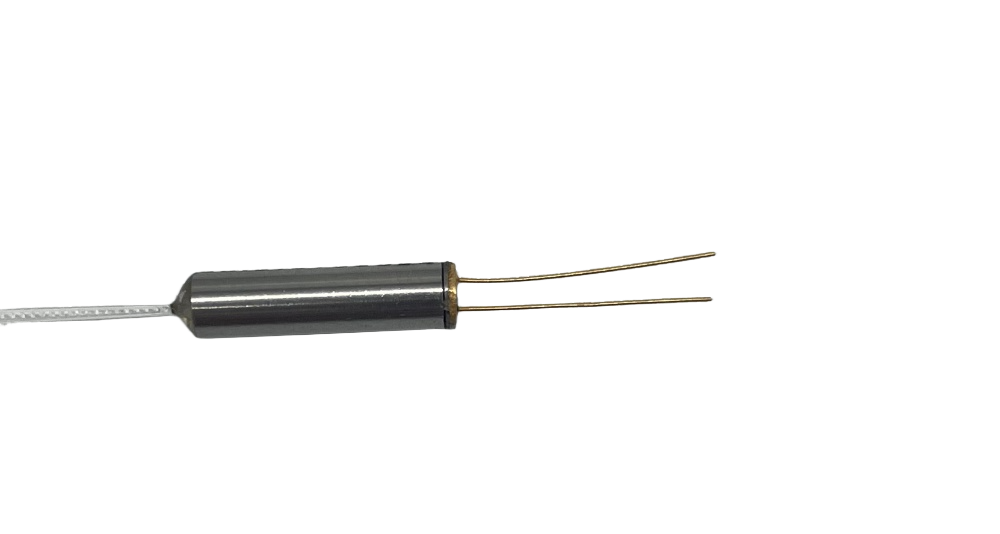

抗弯曲Mini MEMS光衰减器

基于微机电系统（MEMS）的动态可调光衰减器(Dynamic Variable Optical Attenuator——简称DVOA)是实现全光网中功率调节的重要元件。 DVOA能够实现对全光网的全面远程控制。主要应用在：预置光功率均衡、信道传输均衡、光自动增益调节、光接收器的保护等。我公司研发的DVOA产品，采用了MEMS控制芯片及独特的光学设计，使产品更加小型化，成本更低，并且反应更加迅速，具有更高的稳定性和可靠性，易于制造。

抗弯曲Mini MEMS光衰减器特性

高稳定性
高可靠性
低插入损耗
反应迅速
体积小

抗弯曲Mini MEMS光衰减器应用领域

传输光功率高
光路功率平衡
信道传输均衡
光自动增益调节
光接收机的保护
光路通断

抗弯曲Mini MEMS光衰减器规格参数

参数	单位	指标	备注
波长范围	nm	1260-1650nm or 980nm/1064nm
衰减类型		Normally bright or dark
衰减范围	dB	≥30
最大衰减范围	dB	≥45
插入损耗	dB	≤0.7 (0.5 典型)	不含连接头损耗
衰减类型		连续
波长相关损耗	dB	≤0.1	在0dB测试
波长相关损耗	dB	≤1	在20dB测试
纹波	dB	≤0.05	0.4nm 带宽在20dB测试
偏振相关损耗	dB	≤0.1	在0dB测试
偏振相关损耗	dB	≤1	在20dB测试
温度相关损耗	dB	≤0.15	在0dB测试比较
温度相关损耗	dB	≤1	在20dB测试比较
回波损耗	dB	≥55
偏振模色散	ps	≤0.5
响应时间	ms	≤2 (1 典型)	10-90% 光功率
承受光功率	mW	300
驱动电压	VDC	6V	在5.2v 典型是40db
功耗	mW	≤2
工作温度	ºC	0 to 70
贮藏温度	ºC	-40 to 85

封装尺寸及管脚定义

线性度

四川梓冠光电抗弯曲Mini MEMS光衰减器订货信息

VOA

端口

工作波长

光纤类型

光纤长度

连接头

1=常闭

2=常开

0101=1X1

XX=others

10=1060nm

13=1310nm

15=1550nm

16=1625nm

X=others

G657.A2 抗弯曲

0=0.5m

1=1m

X=others

0=None，1=FC/APC

2= FC/PC，3=SC/APC

4=SC/PC，5=ST

6=LC，XX=others
