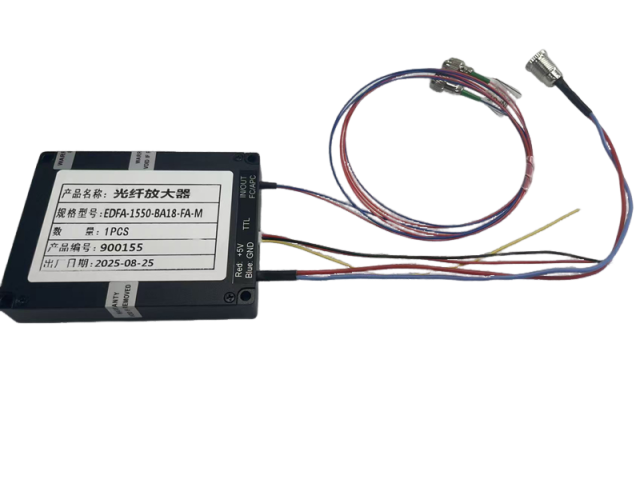

1550nm掺铒光纤放大器

一、1550nm掺铒光纤放大器的定义
1550nm掺铒光纤放大器是一种利用掺有铒离子的光纤作为增益介质，在1550nm波长附近对光信号进行放大的器件。通过泵浦光的激励，铒离子从基态跃迁到高能态，进而在信号光的作用下发生受激辐射，实现光信号的放大。EDFA以其高增益、低噪声、宽带宽和长距离传输能力，成为现代光网络中的关键组件。
二、1550nm掺铒光纤放大器的特点
1、高增益与低噪声：1550nm掺铒光纤放大器具有极高的增益和低噪声特性，增益可达30dB以上，噪声系数通常低于5dB。这使得EDFA能够显著提高光信号的传输质量和稳定性。
2、宽带宽与平坦增益：EDFA的增益带宽宽，覆盖了整个C波段（1530~1565nm），且增益平坦。这使得EDFA能够支持多个波长的信号光同时传输，提高光网络的传输容量和灵活性。
3、高输出功率与稳定性：EDFA具有较高的饱和输出功率和稳定性，能够支持更远距离的光信号传输。其输出功率可达数十毫瓦以上，且在不同工作条件下保持稳定的性能输出。
4、对偏振态不敏感：EDFA对信号的偏振态不敏感，无需对信号进行偏振控制，降低了系统的复杂性和成本。
三、1550nm掺铒光纤放大器的技术参数

参数指标 Parameters		单位 Unit	最小值 Min	典型值 Typ.	最大值 Max	备注 Notes
波长范围 Wavelength range		nm	1530	1550	1565	C-band
预放大器 EDFA-PA	输入功率 Input power	dBm	-45	-30	-25
	输出功率 Output power	dBm	-10		10
	增益系数 Gain coefficient	dB	35
功率放大器 EDFA-BA	输入功率 Input power	dBm	-6		3
功率放大器 EDFA-BA	输出功率 Output power	dBm	10		27	最大 27dBm；P 总=PASE+Psig Max.27dBm；P The total=PASE+Psig
噪声指数 Noise figure		dB			5.5
增益平坦度 Gain flatness		dB		3
偏振相关增益 Polarization correlation gain		dB			0.5
偏振模色散 Polarization mode dispersion		ps			0.5
输入/输出端隔离度 Isolation of input/output		dB	40
工作温度范围 Operating temperature range		°C	-20		65
工作湿度范围 Operating humidity range		%			70
尾纤接头类型 Type of fiber connector		-	FC/APC
尾纤类型 Fiber type		-	SMF-28e 单模光纤 SMF-28e Single fiber
供电方式 Power supply		-	DC 5V OR AC 220V
尺寸 Size		mm	台式 260×285×115 Benchtop 260×285×115			模块 A : 90 × 70 × 15 Module A : 90 × 70 × 15
尺寸 Size		mm	台式 260×285×115 Benchtop 260×285×115			模块 C：150 × 125 × 30 Module C：150 × 125 × 30
通信协议 Communication protocol		-	RS232			可选配功率监控和上位机软件 Optional power monitoring and PC software
工作模式 Working mode			ACC 自动电流控制/ Automatic Current Control(ACC） APC 自动功率控制 Automatic Power Control(APC)

EDFA 基本类型

预放大器：Pre-Amplifier(PA)，即前置放大器，用于-40 ~ -25 dBm 范围内的微小光信号的放大，典型增益 35 dB；

功率放大器：Booster-Amplifier(BA)，用于- 6 ~ + 3 dBm 范围内的光信号的功率提升，最大输出功率可达 27 dBm；

基本结构

四川梓冠光电1550nm掺铒光纤放大器订货信息

EDFA-PA	增益大小(dB) Gain(dB)	工作波长 Operating wavelength	滤波器带宽 Filter bandwidth	尾纤套管直径 Diameter of pigtail casing	尾纤长度 Fiber length	连接头形式 Connector	封装形式 Packaging
EDFA-PA	35\45	00= 无滤波器 00= No filter	N=无滤波器 N=No filter	9-0.9mm	0=法兰 0=Flange	0=None	M=模块 M=Module
EDFA-BA	输出功率(dBm)	C34=1550.12n C34=1550.12nmm	04=0.4@0.5dB	2-2mm	1 =1m	1=FC/APC	B=台式 B=Benchtop
EDFA-BA	15\20\23\27	（内置 ITU 波长滤波器） (Built-in ITU wavelength filter)filter)	08=0.8@0.5dB	2-2mm	2 =2m	2=FC/PC	B=台式 B=Benchtop

1550nm掺铒光纤放大器拓展资料
一、1550nm掺铒光纤放大器的工作原理
1、泵浦光激励：EDFA中的泵浦光（通常为980nm或1480nm）通过光纤传输至掺铒光纤段。泵浦光的光子被铒离子吸收，使铒离子从基态跃迁到激发态。
2、粒子数反转：在泵浦光的持续激励下，处于激发态的铒离子数量逐渐增加，形成粒子数反转分布。此时，铒离子处于高能级状态，准备通过受激辐射过程将能量释放给信号光。
3、信号光放大：当1550nm信号光通过掺铒光纤时，处于高能级的铒离子通过受激辐射过程将能量释放给信号光的光子，从而实现信号光的放大。这一过程无需经过光电转换、电光转换等复杂过程，具有极高的透明性和效率。
4、能量传递与增益：在掺铒光纤中，铒离子之间的能量传递过程使得信号光在光纤中传播时不断得到放大。通过调整泵浦光的功率和掺铒光纤的长度，可以实现对信号光增益的精确控制。
二、1550nm掺铒光纤放大器的应用范围
1、长途通信：在长途通信系统中，1550nm掺铒光纤放大器用于补偿光信号在光纤传输过程中的衰减，提高光信号的传输距离和稳定性。其高增益和低噪声特性使得长途通信系统能够支持更远的传输距离和更高的传输速率。
2、城域网与接入网：在城域网和接入网中，EDFA用于提高光信号的传输效率和带宽利用率，满足日益增长的带宽需求。通过放大信号光，EDFA能够延长光信号的传输距离，减少中继节点的数量，降低系统成本。
3、波分复用系统：在波分复用（WDM）系统中，1550nm掺铒光纤放大器作为关键器件，用于对多个波长的信号光进行同时放大，提高系统的传输容量和稳定性。EDFA的宽带宽和平坦增益特性使得WDM系统能够支持更多的波长通道和更高的数据速率。
4、光纤传感与测量：在光纤传感和测量领域，EDFA用于提高光信号的灵敏度和测量精度。其宽频带和平坦增益特性使得光纤传感系统能够支持多个波长的信号光同时传输和测量，提高传感系统的探测能力和测量范围。
