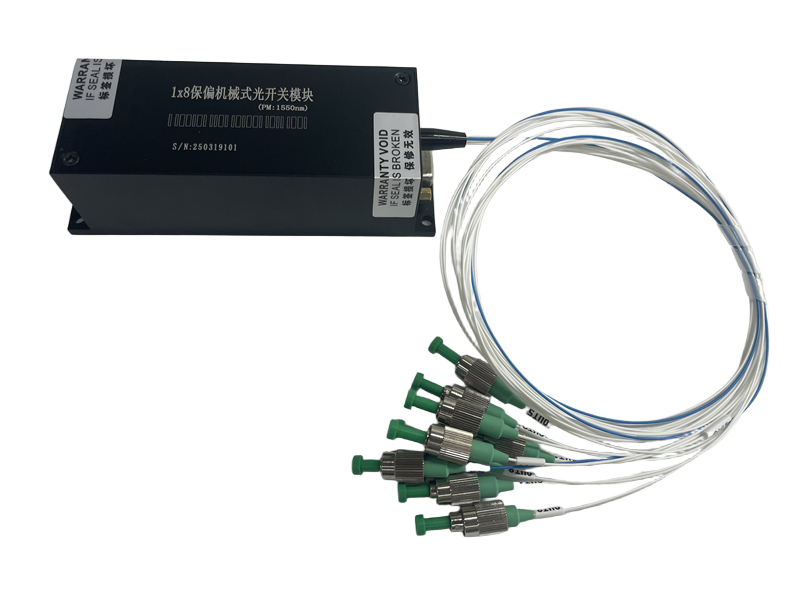

1x8机械式光开关

一、1x8机械式光开关的定义
1x8机械式光开关是一种利用机械方式切换输入光和输出光之间进行信道选择的光开关。它通过物理移动光纤或反射镜等机械部件，来实现光信号的导通或阻断，从而完成光信号的开关控制。这种光开关具有尺寸小、寿命长和可靠性稳定等特点，被广泛应用于光路保护、光路通道切换等光网络领域。
二、1x8机械式光开关的特点
1、高稳定性与可靠性：1x8机械式光开关采用优质材料和精密工艺制造，具有高稳定性和高可靠性。其设计寿命长，能够承受频繁的光路切换，确保光网络的稳定运行。
2、低损耗：光开关在切换光路时，能够保持较低的插入损耗，从而确保光信号的传输质量。这对于长距离光通信和高速数据传输尤为重要。
3、快速切换速度：1x8机械式光开关具有快速的切换速度，能够在短时间内完成光路的切换，满足光网络对实时性的要求。
4、双向传输：该光开关支持双向传输，即可以在同一个光路中同时传输正向和反向光信号，提高了光网络的灵活性和效率。
5、小型化设计：1x8机械式光开关采用小型化设计，尺寸紧凑，便于安装和维护。这降低了光网络的建设成本，提高了其可扩展性。
三、1x8机械式光开关的技术参数

工作波长 Operating wavelength	nm	532~980（MM）	532~980（SM）	1260~1620（MM）	1260~1620（SM）
测试波长(可选) Testing wavelength(Optional)	nm	650/780/850/980	650/780/850/980	1310/1490/1550/1625	1310/1490/1550/1653
插入损耗 Insertion loss	dB	<1dB	<1.2dB	<1dB	<1.2dB
回波损耗 Return loss	dB	SM≥50、MM≥30
信道串扰 Channel crosstalk	dB	SM≥55、MM≥35
偏振相关损耗 Polarization dependent loss	dB	≤0.05
波长相关损耗 Wavelength dependent loss	dB	≤0.25
消光比 Extinction ratio	dB	≥18
温度相关损耗 Temperature dependent loss	dB	≤0.25
重复性 Repeatability	dB	±0.02
使用寿命 Service Time	次	切换10⁷ 次后(插损≤0.7 dB)、10⁹次后(插损≤0.9 dB)、10¹⁰次后(插损≤1.5dB) After 10⁷ switches (Insertion loss≤0.7 dB)、After10⁹ ( Insertion loss ≤0.9 dB)、After10¹⁰ ( Insertion loss≤1.5dB)
传输光功率 Light Transmission Power	mW	≤500
切换时间 Switching time	ms	≤15（相邻信道切换） ≤15（Adjacent channel switching）
工作温度 Operating temperature	°C	-20～+70
储存温度 Storage temperature	°C	-40～+85
电源 Power supply	V	5 OR 12
模块外形尺寸 Module configuration dimensions	mm	1~25路 132x47x34
模块外形尺寸 Module configuration dimensions	mm	25~35路 146x50X53

管脚定义

DB9针串口管脚定义如下

管脚编号 Pin number	管脚定义 Pin Definition	功能说明 Function description
2	SOUT	串口数据发送端 Serial data transmitter
3	SIN	串口数据接收端 Serial data receiver
5	SGND	串口信号地 Serial signal ground
8	VCC	电源正极，接DC 12/1A Power positive，connect DC 12/1A
9	GND	电源负极 Power negative
其他 Else	悬空 Levitation

尺寸图

1x4 1x8 1x16机械式光开关模块尺寸图

1x32 机械式光开关模块尺寸图

四川梓冠光电1x8机械式光开关订货信息

工作波长

Operating wavelength

模块外形尺寸

Module configuration dimensions

电源

Power supply

532~980（MM）

532~980（SM）

1260~1620（MM）

1260~1620（SM）

1-25 132x47x34

25-35 146x50X53

12V or 5V

1x8机械式光开关拓展资料
一、1x8机械式光开关的工作原理
1x8机械式光开关的工作原理基于光的传播特性和机械运动的结合。当接收到电信号控制时，光开关内部的移动部件（如光纤接头、反射镜或棱镜）会根据指令移动到预定位置，从而改变光的传播路径。当光路改变后，光信号可以被导通至指定路径，或被阻断。这一过程通过精确的机械运动来实现，确保了光信号的稳定传输和高效切换。
二、1x8机械式光开关的应用范围
1x8机械式光开关在光网络中具有广泛的应用范围，主要包括以下几个方面：
1、光路保护：在光网络中，光开关可以作为光路保护的重要组件。当检测到光路故障时，光开关可以迅速切换至备用光路，确保光网络的稳定运行。
2、光路通道切换：光开关可以用于光路通道的切换，实现光信号的灵活调度。这有助于优化光网络的资源分配，提高网络的传输效率和可靠性。
3、光交叉连接：在光交叉连接系统中，1x8机械式光开关可以实现多个输入输出端口之间的信号交叉连接。这有助于构建复杂的光网络拓扑结构，满足多样化的业务需求。
4、光纤线路保护：光开关还可以用于光纤线路的保护。当某条光纤线路出现故障时，光开关可以迅速切换至其他线路，确保业务的连续性。
5、测试与维护：在光网络的测试和维护过程中，1x8机械式光开关也发挥着重要作用。它可以帮助测试人员快速定位故障点，进行光信号的测试和校准。
