单波长掺铒光纤放大器
单波长掺铒光纤放大器具有宽工作波长范围、高增益系数、高动态范围等特性,应用于光纤通信、光纤传感、光纤激光器等领域。
产品咨询
详细信息

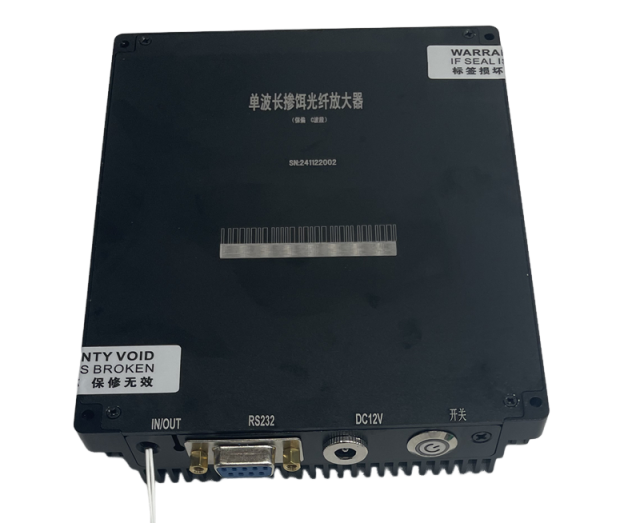

单波长掺铒光纤放大器

 掺铒光纤放大器(EDFA )是专用于光纤激光或光纤通信系统的光功率放大器产品系列,具有高增益和低噪声的优点,支持上位机软件控制,体积小巧便于集成,可提供台式或模块式封装。

单波长掺铒光纤放大器特性
  • 宽工作波长范围

  • 高增益系数

  • 高动态范围

单波长掺铒光纤放大器应用
  • 光纤通信

  • 光纤传感

  • 光纤激光器

单波长掺铒光纤放大器规格参数

参数指标

Parameters

单位

Unit

最小值

Min

典型值

Typ.

最大值

Max

备注

Notes

波长范围

Wavelength range

nm

1530

1550

1565

C-band

预放大器 EDFA-PA

输入功率

Input power

dBm

-45

-30

-25



输出功率

Output power

dBm

-10



10



增益系数

Gain coefficient

dB

35







功率放大器

EDFA-BA

输入功率

Input power

dBm

-6



3



输出功率

Output power

dBm

10



27

最大 27dBm;P 总=PASE+Psig

Max.27dBm;P The total=PASE+Psig

噪声指数

Noise figure

dB





5.5



增益平坦度

Gain flatness

dB



3





偏振相关增益

Polarization correlation gain

dB





0.5



偏振模色散

Polarization mode dispersion

ps





0.5



输入/输出端隔离度

Isolation of input/output

dB

40







工作温度范围

Operating temperature range

°C

-20



65



工作湿度范围

Operating humidity range

%





70



尾纤接头类型

Type of fiber connector

-

FC/APC



尾纤类型

Fiber type

-

SMF-28e 单模光纤

SMF-28e Single fiber



供电方式

Power supply

-

DC 5V  OR  AC 220V



尺寸

Size

mm



台式 260×285×115

Benchtop 260×285×115

模块 A : 90 × 70 × 15

Module A : 90 × 70 × 15

模块 C:150 × 125 × 30

Module C:150 × 125 × 30

通信协议

Communication protocol

-

RS232

可选配功率监控和上位机软件

Optional power monitoring and PC software

工作模式

Working mode



ACC 自动电流控制/

Automatic Current Control(ACC)

 APC 自动功率控制

Automatic Power Control(APC)

EDFA 基本类型

预放大器:Pre-Amplifier(PA), 即前置放大器,用于-40 ~ -25 dBm 范围内的微小光信号的放大,典型增益 35 dB;

功率放大器:Booster-Amplifier(BA),用于- 6 ~ + 3 dBm 范围内的光信号的功率提升,最大输出功率可达 27 dBm;


基本结构

基本结构

尺寸图(模块/台式)

单波长掺铒光纤放大器尺寸图1


单波长掺铒光纤放大器尺寸图2

单波长掺铒光纤放大器尺寸图3

单波长掺铒光纤放大器尺寸图4


四川梓冠光电单波长掺铒光纤放大器订货信息

EDFA-PA

增益大小(dB)

Gain(dB)

工作波长

Operating wavelength

滤波器带宽

Filter bandwidth

尾纤套管直径

Diameter of pigtail casing



尾纤长度

Fiber length

连接头形式

Connector

封装形式

Packaging

35\45

00= 无滤波器

00= No filter

N=无滤波器

N=No filter

9-0.9mm

0=法兰

0=Flange

0=None

M=模块

M=Module

EDFA-BA

输出功率(dBm)

C34=1550.12n

C34=1550.12nmm

04=0.4@0.5dB

2-2mm

1 =1m

1=FC/APC

B=台式

B=Benchtop

15\20\23\27

(内置 ITU 波长滤波器)

(Built-in ITU wavelength filter)filter)

08=0.8@0.5dB

2 =2m

2=FC/PC
