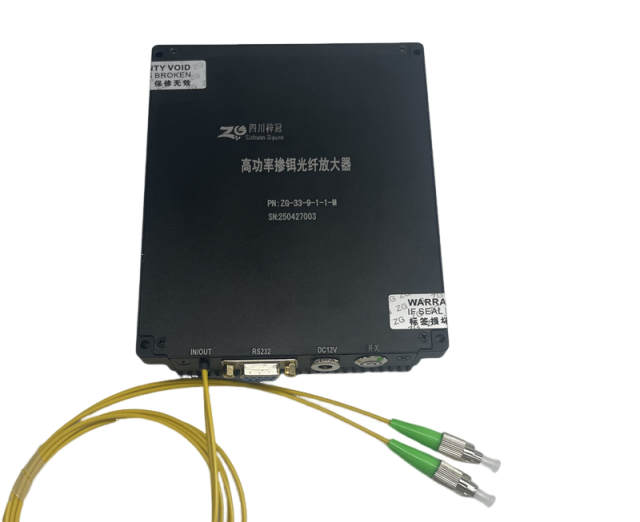

高功率掺铒光纤放大器

一、高功率掺铒光纤放大器的定义
高功率掺铒光纤放大器是一种利用掺铒光纤作为增益介质，通过泵浦光激发铒离子实现光信号放大的设备。与传统掺铒光纤放大器相比，高功率掺铒光纤放大器具有更高的输出功率和能量转换效率，能够放大光信号至更高的功率水平，适用于长距离光通信、光传感、激光雷达等需要高功率光信号的应用场景。
二、高功率掺铒光纤放大器的特点
1、高输出功率：高功率掺铒光纤放大器具有更高的输出功率，能够满足长距离光通信、光传感、激光雷达等应用场景对高功率光信号的需求。
2、低噪声：通过优化掺铒光纤和泵浦光源的设计，高功率掺铒光纤放大器能够在保持高输出功率的同时，实现更低的噪声水平，确保信号在传输过程中的稳定性和可靠性。
3、宽带宽：高功率掺铒光纤放大器的工作波长范围主要集中在C波段（1530-1565nm）和L波段（1570-1610nm），这两个波段是光通信系统中常用的工作波段，具有较低的光纤损耗和较高的传输效率。
4、高稳定性：采用先进的生产工艺和设备，确保高功率掺铒光纤放大器的精度和稳定性。通过精细的加工和封装流程，实现高性能输出和长寿命运行。
5、定制化解决方案：提供定制化的高功率掺铒光纤放大器解决方案，根据客户的具体需求，提供不同规格和性能的产品，满足多样化的应用场景需求。
三、高功率掺铒光纤放大器的技术参数

参数指标 Parameters	单位 Unit	最小值 Min.	典型值 Typ.	最大值 Max.	备注 Notes
波长范围 Wavelength range	nm	1540	1550	1565	C-band
输入功率 Input power	dBm	-6		3
输出功率 Output power	dBm		37	40	可定制 Can be Customized
噪声指数 Noise figure	dB			6.0
偏振相关增益 Polarization Correlation Gain	dB			0.5
输入/输出端隔离度 Isolation of input/output	dB	40
工作温度范围 Operating temperature range	°C	-20		+65
工作湿度范围 Operating humidity range	%			70
尾纤接头类型 Type of fiber connector	-	FC/APC
尾纤类型 Fiber type	-	SMF-28e 单模光纤 SMF-28e Single fiber
供电方式 Power supply	-	DC 5V OR AC 220V
尺寸 Size	mm	台式 260×285×115 Benchtop 260×285×115			模块 150(W)×125(D)×30(H) Module150(W)×125(D)×30(H)
通信协议 Communication protocol	-	RS232			可选配功率监控和上位机软件 Optional power monitoring and PC software
工作模式 Working mode		ACC 自动电流控制 Automatic Current Control(ACC) APC 自动功率控制 Automatic Power Control(APC)

尺寸图（模块/台式）

高功率掺铒光纤放大器尺寸图4

四川梓冠光电高功率掺铒光纤放大器订货信息

输出功率(dBm)

Output power(dBm)

尾纤套管直径

Diameter of fiber casing

尾纤长度

Fiber length

连接头形式

Connector type

封装形式

Packaging

9-0.9mm

2-2mm

0=法兰

0=Flange

1 =1m

2 =2m

0=None

1=FC/APC

2=FC/UPC

3=SC/APC

4=SC/PC

B=台式

B=Benchtop

M=模块式

M=Module

高功率掺铒光纤放大器拓展资料
一、高功率掺铒光纤放大器的工作原理
高功率掺铒光纤放大器的工作原理基于掺铒光纤的受激辐射放大效应。当泵浦光（通常为980nm或1480nm）照射到掺铒光纤上时，铒离子吸收泵浦光的光子，从基态跃迁到激发态。随后，当输入信号光（通常为1530-1565nm波段）的光子与处于激发态的铒离子相互作用时，铒离子发生受激辐射，释放出与信号光相同频率、相同相位的光子，从而实现信号光的放大。通过优化光纤设计、泵浦光源选择和参数控制，高功率掺铒光纤放大器能够在保持低噪声的同时，实现更高的输出功率和能量转换效率。
二、高功率掺铒光纤放大器的应用范围
1、长距离光通信：在长途光通信系统中，高功率掺铒光纤放大器用于补偿光信号在光纤传输过程中的衰减，提高光信号的传输距离和稳定性。同时，高功率输出能够支持更高速率的数据传输，满足日益增长的数据通信需求。
2、光传感与光测量：在光传感和光测量领域，高功率掺铒光纤放大器用于提高光信号的灵敏度和测量精度，为科学研究和技术应用提供有力支持。例如，在光纤陀螺、分布式光纤传感等应用中，高功率光信号能够增强传感系统的探测能力和测量范围。
3、激光雷达：激光雷达系统需要高功率的激光脉冲来探测和测量目标物体的距离、速度等信息。高功率掺铒光纤放大器能够提供稳定、可靠的高功率激光脉冲输出，满足激光雷达系统的需求。
4、光信号处理：在光信号处理领域，高功率掺铒光纤放大器可以用于光信号的放大、整形和调制等操作，为光通信系统的性能优化和升级提供支持。
