二、20GHz直通相位调制器的特点：
高频宽带性能
低驱动电压
高稳定性
高功率处理能力
集成化与微型化设计
三、20GHz直通相位调制器的应用领域：
高速光通信
微波光子学
光纤传感
激光雷达
光谱分析
四、20GHz直通相位调制器的参数：
1、参数指标
| 参数 | 符号 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
| 工作带宽 | S21 | 起始2GHz | 20/30 | GHz | ||
| 回波损耗 | S11 | -10 | dB | |||
| 工作波长 | λ | 1310/1550 | nm | |||
| 插入损耗 | IL | 1550 nm CW，0 dBm | 4.5 | 5 | dB | |
| 消光比 | ER | 20 | dB | |||
| 射频半波电压 | Vπ | 1550 nm CW，f=50 kHz | 3.5 | 4 | V | |
| 如非特别注明，测试温度均为 25℃ | ||||||
2、最大绝对额定值
| 参数名称 | 符号 | 额定值 | 单位 |
| 输入光功率 | Ps,o | 23 | dBm |
| 输入射频功率 | Ps,rf | 23 | dBm |
| 工作温度 | TW | -40 ~ +80 | ℃ |
| 贮存温度 | TS | -55 ~ +85 | ℃ |

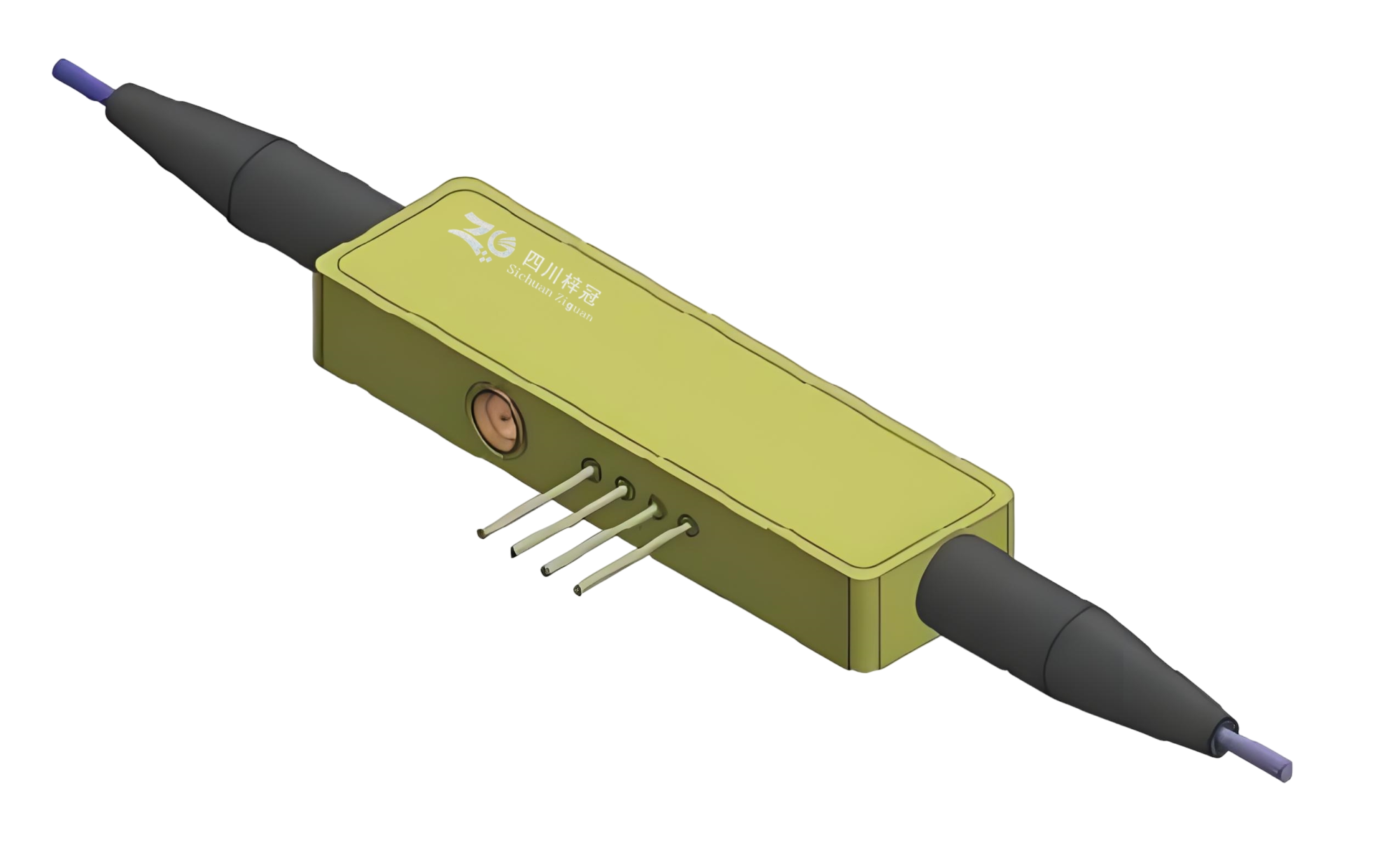

五、20GHz直通相位调制器外形尺寸及引脚定义
| 引脚 | 符号 | 备注 |
| 射频接口 | RFIN | SSMP连接器 |
| 输入光纤 | OPIN | FC/APC，PMF |
| 输出光纤 | OPOUT | FC/APC，SMF |
| 直流馈线1 | PIN1 | 空 |
| 直流馈线2 | PIN2 | 空 |
| 直流馈线3 | PIN3 | 空 |
| 直流馈线4 | PIN4 | 空 |
