二、10GHz超长型相位调制器的特点：
X切APE工艺
高消光比
高光功率处理能力
保偏输入/输出
三、10GHz超长型相位调制器的应用领域：
相干通信
光学啁啾
光学传感
调频光谱
移频
激光线宽展宽
四、10GHz超长型相位调制器的参数：
| 参数 | 单位 | 数值 |
| 材质 | LiNbO3 | |
| 晶体取向 | X-切，Y-传 | |
| 波导工艺 | APE退火质子交换 | |
| 最大输入光功率 | mW | 100mW max. |
| 工作波长 | nm | 1525-1570 |
| 插入损耗 | dB | ≤-4dB，3dB typ. |
| 回波损耗 | dB | ≤-40 |
| 芯片偏振消光比 | dB | ≥60 |
| 尾纤偏振消光比 | dB | ≥20 |
| S21 (3dB) | GHz | ≥7GHz，8GHz typ. |
| S11 | dB | ≤-9 |
| Vpi (射频端口) | V | 7.2V typ.@1GHz，≤8V |
| 射频输入功率 | dBm | ≤+25dBm |
| 阻抗 | Ω | 50 |
| 工作温度 | ℃ | 0 ~+70 |
| 存储温度 | ℃ | -40 ~+80 |
| 工作湿度 | % | 0~90 |
| 光纤型号 | Panda，PM15-U40D | |
| 套管规格 | μm | 900 |
| 光连接头 | PM FC/APC，键与慢轴对齐 | |
| RF连接头 | K型母头 | |
| 机械尺寸 | mm | 120×12.05x8.5 |

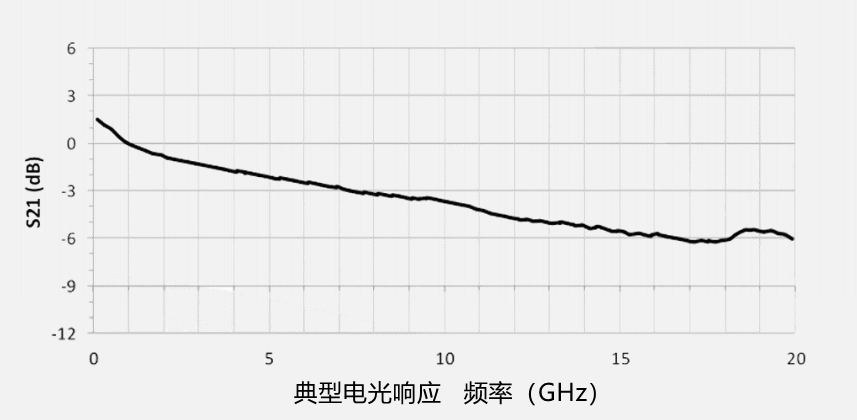

五、10GHz超长型相位调制器测试数据：

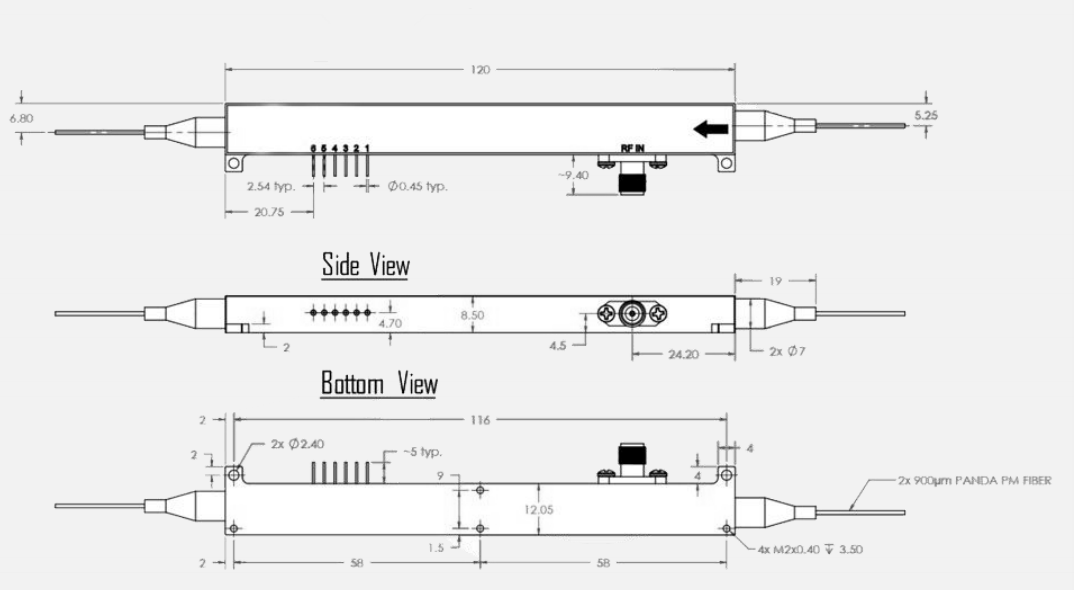

六、四川梓冠光电10GHz超长型相位调制器机械尺寸：
