二、1310nm保偏铌酸锂强度调制器的特点：
钛扩散或质子交换波导
低驱动电压
独立偏置电极
零啁啾
精密斜耦合
优异的长期稳定性
三、1310nm保偏铌酸锂强度调制器的应用领域：
脉冲产生、整形与拾取
载波抑制
光纤传感系统
模拟传输
激光雷达
四、1310nm保偏铌酸锂强度调制器的参数：
| 参数 | 单位 | 最小值 | 典型值 | 最大值 |
| 波长 | nm | 1310 | ||
| 半波电压DC直流电极 | V | 6.5 | 7 | |
| 电光带宽S21@-3dB | GHz | 3 | ||
| RF 半波电压@DC | V | 3.5 | 4 | |
| 偏置半波电压 | V | 5 | ||
| 抖动 | dB | 0.5 | 1 | |
| 电回波损耗S110-20GHz | dB | -12 | -10 | |
| 射频连接器输入电阻 | Ω | 40 | ||
| 输入阻抗直流连接器 | Ω | >1M | ||
| 晶体：Lithium Niobate | . | X-cut Y-propagation | ||
| 波导制作（waveguide process） | APE工艺 | |||
| 插入损耗 | dB | 3 | 4 | |
| 光回波损耗 | dB | <-45 | ||
| 波长相关损耗（1480-1600nm） | dB | 0.5 | 1 | |
| 直流（DC）消光比 | dB | 20 | 22 | |
| 输入光纤 | Panda保偏光纤1.5米长，900um | |||
| 输出光纤 | SMF-28单模光纤1.5米长，900um（PMF可选） | |||
| 输入RF连接器 | SMA | |||
| DC连接器 | Pin feed-through直径：1.0mm | |||
| 封装尺寸 | mm | 110 x12.5 x9.0 | ||
| 工作温度 | ℃ | 0~ +70 | ||
| 存储温度 | ℃ | -40 ~ +85 | ||
| DC输入最大电压 | V | ±20 | ||
| 最大RF输入功率 | dBm | 28 | ||
| 最大输入光功率 | mW | 200（APE工艺） | ||
| 备注：1064nm、850nm 波长可定制 | ||||

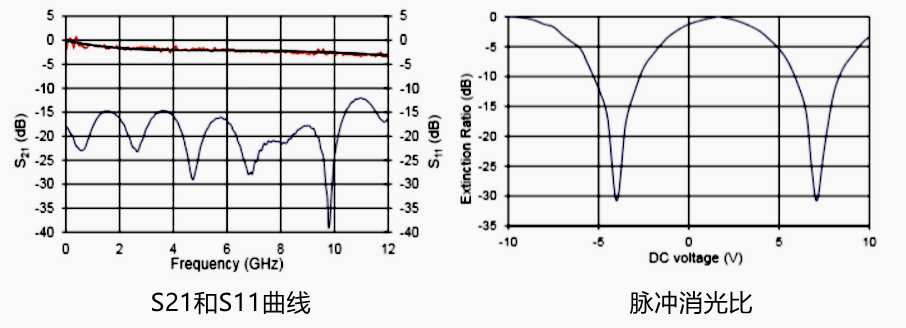

五、1310nm保偏铌酸锂强度调制器测试曲线

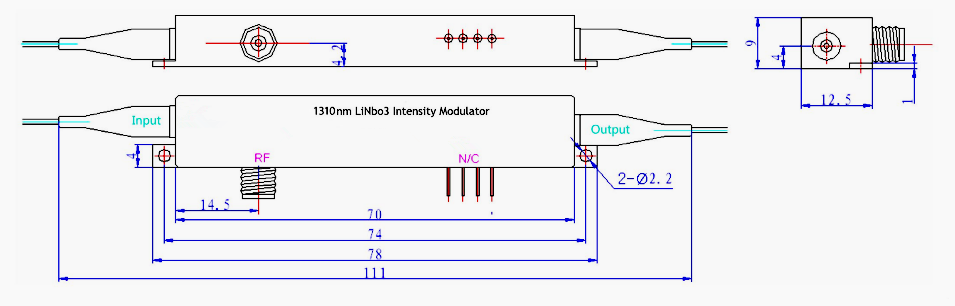

六、1310nm保偏铌酸锂强度调制器机械尺寸
七、四川梓冠光电1310nm保偏铌酸锂强度调制器订购信息
| ZG | 波长 | 电光带宽 | 输入光纤 | 输出光纤 | 输入光纤连接器 | 输出光纤连接器 |
| 0850：850nm 1064：1064nm 1310：1310nm | 3GHz 10GHz | P=偏振保持光纤 S=单模光纤 | P=偏振保持光纤 S=单模光纤 | 00=裸光纤 FA=FC/APC FC=FC/SPC | 00=裸光纤 FA=FC/APC FC=FC/SPC |
