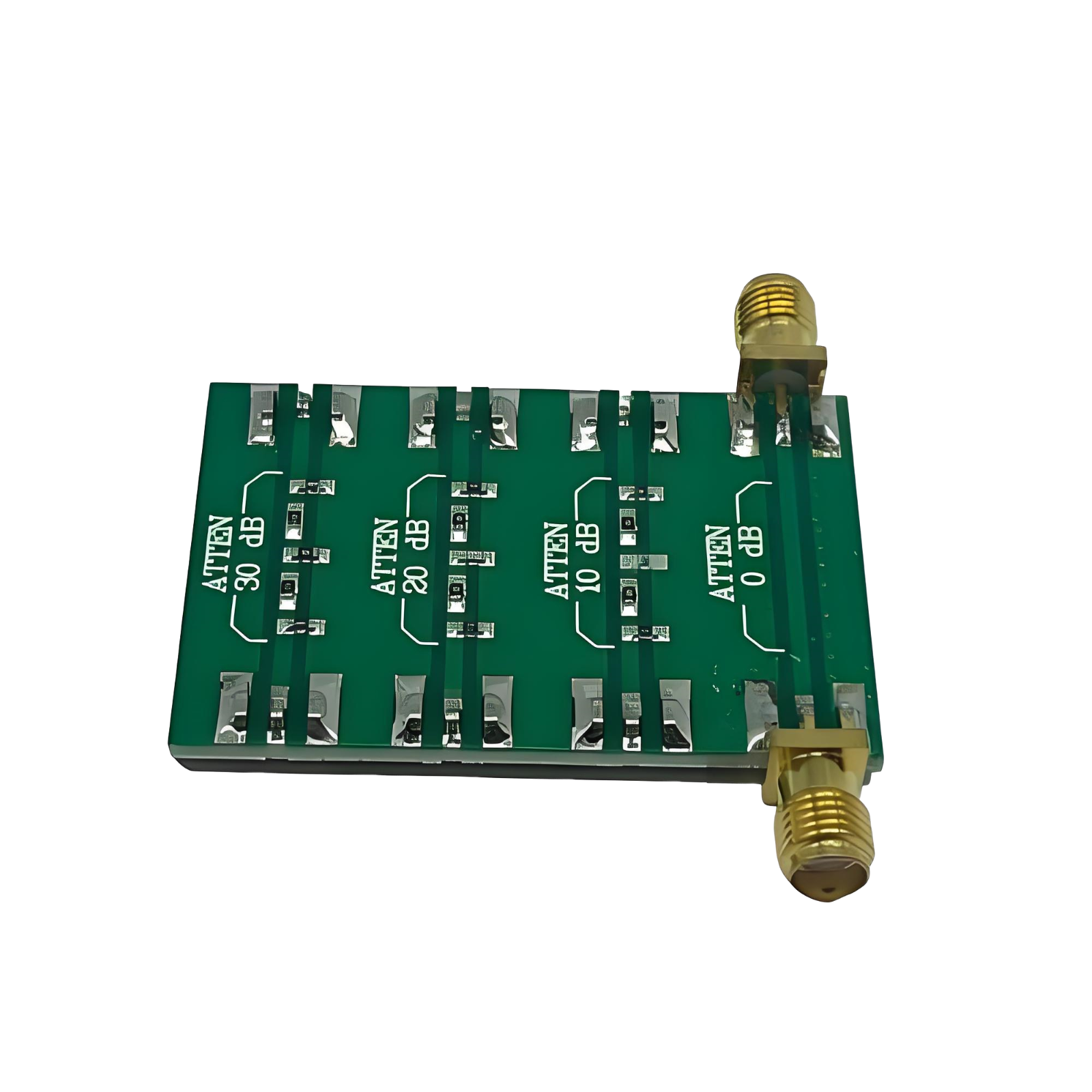

40G固定衰减器

一、40G固定衰减器的定义：
40G固定衰减器，属于射频微波器件，可在DC-40GHz频率范围内，提供固定衰减量的信号调节，主要用于射频信号链路中精准控制信号强度。

二、40G固定衰减器的特点：
多规格精准衰减
宽频带适配
稳定耐用
小巧轻便
功率适配性强

三、40G固定衰减器的应用领域：
通信测试
射频系统研发
航空航天与国防
仪器仪表配套

四、40G固定衰减器的参数：

参数	最小值	典型值	最大值	单位
频率范围	DC		40	GHz
衰减量		3		dB
衰减精度		±0.5		dB
输入回波损耗		16		dB
输出回波损耗		16		dB
特性阻抗		50		ohm
最大输入功率			1.5	W
输入&输出连接器类型	2.92			mm
工作温度范围	-40		85	℃
保存温度范围	-55		125	℃
重量		50		g

备注：
1、上述规格为3dB固定衰减器规格。(RL =16dB对应VSWR=1.38:1)；
2、其它值（6dB,9dB,12dB,15dB,18dB,21dB,24dB,27dB,30dB）固衰规格，除衰减值外，参数与3dB固衰一致

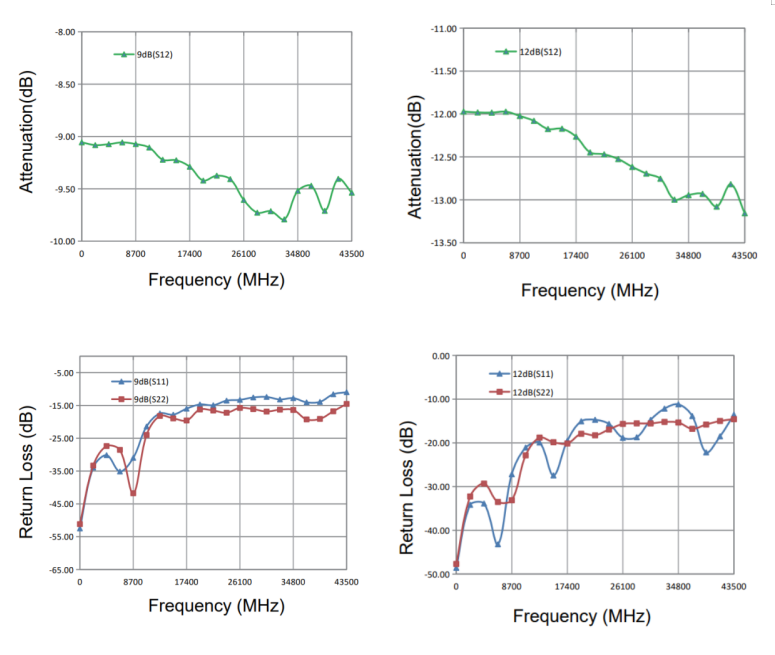

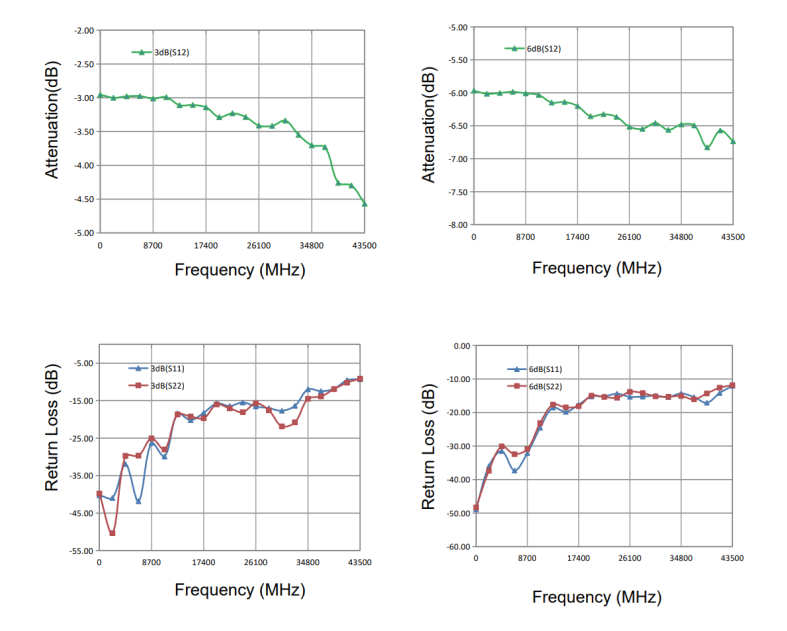

参考测试数据
