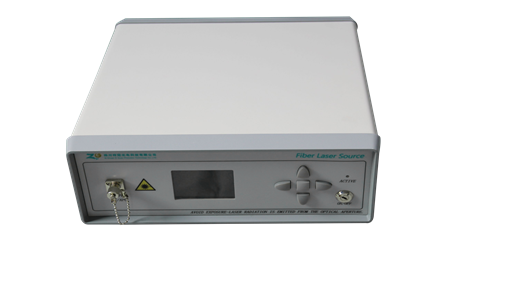

一、40nmC波段可调谐扫频光纤激光器的定义
40nmC波段可调谐扫频光纤激光器采用专业的电流扫频驱动技术，配合独有的稳频技术，使激光器保持单纵模、超低相对强度噪声和相位噪声高性能稳定输出，实现稳定功率，窄线宽，低噪声光信号扫频输出。
二、40nmC波段可调谐扫频光纤激光器特性
光谱线宽小于300kHz
高边模抑制比
高频率稳定性，无跳模
低相对强度噪声
三、40nmC波段可调谐扫频光纤激光器应用领域：
气体检测
相干光通信
光纤水听器
激光雷达
四、40nmC波段可调谐扫频光纤激光器规格参数
| 参数指标 | 单位 | 数值 |
| 波长范围 | nm | 1528-1568 |
| 信噪比 | dB | >35 |
| 单频点扫描频率 | Hz | 2000 |
| 输出功率 | mW | ≥20 |
| 光学扫频范围 | nm | ＞40 |
| 光谱线宽 | MHz | ≤5 |
| 扫描步长 | GHz | 1 |
| 波长稳定度 | pm | ＜1 |
| 边模抑制比 | dB | ≥40 |
| 波长绝对精度 | pm | ＜5 |
| 波长相对精度 | pm | ＜2 |
| 相对强度噪声@>1MHz | dB/Hz | <-110dB/Hz@1MHz |
| 功率不稳定性 | <5% | |
| 输出光纤类型 | SMF-28e、PM1550 | |
| 工作温度 | -15~55° | |
| 供电 | DC5V | |
| 产品尺寸 | mm | 120(L)×80(W)×15.6(H)（模块） |
备注：该产品属于定制产品
1、（波长稳定度根据实测可能＜5pm）
2、（在工作温度范围内，需要解决温飘）
3、单频点扫描时需时间去稳定频点
①扫描步长为 1GHz的时候，扫描5000 个点（1528.000nm~1568.000nm，1GHZ 等于 8pm），总扫描时间是2.5s
②扫描步长为 2GHz的时候，扫描2500 个点（1528.000nm~1568.000nm，1GHZ 等于 8pm），总扫描时间是1.25s
五、40nmC波段可调谐扫频光纤激光器的通讯协议
| 序号 | 协议 | 项目 | 命令 | 举例 |
| 1 | 发送扫描起始频率到模块（ 写数据到 Reg 0x93）（缺省为196250） | 上位机发送些寄存器 | 0xXX 0x93 0xHH 0xL | 例:起始频率=196250GHZ 则: 0XHHLL = 196251-196250 = 0x0001 |
| 模块回上位机 | 0xXX 0x93 0xHH 0xLL | |||
| 0xHHLL = (196251-起始频率) | ||||
| 2 | 发送扫描步长到模块（ 写数据到 Reg 0x94） （缺省为1） | 上位机发送些寄存 | 0xXX 0x94 0xHH 0xLL | 例：扫描步长=1GHZ 则：0xHHLL=0x0001 扫描步长可以设成整数1或2 |
| 模块回上位机 | 0xXX 0x94 0xHH 0xLL | |||
| 0xHHLL=扫描步长 | ||||
| 3 | 发送扫描停止频率到模块（ 写数据到 Reg 0x95）（缺省为191150） | 上位机发送些寄存器 | 0xXX 0x95 0xHH 0xLL | 例：停止频率=191150 GHZ 则：0XHHLL=196251-191150 = 0x13ED |
| 模块回上位机 | 0xXX 0x95 0xHH 0xLL | |||
| 0xHHLL=(196251-停止频率) | ||||
| 4 | 发送扫描控制命令到模块（写数据到Reg 0xA4） | 上位机发送些寄存器 | 0xXX 0xA4 0x00 0xLL | |
| 模块回上位机 | 0xXX 0xA4 0x00 0xLL | |||
| 0xLL=0x01单一周期扫描 0x02循环扫描 0x00停止/中断扫描 设定寄存器的顺序依次为：Reg 0x93,0x94,0x95,0xA4 | ||||
| 5 | 读取序列号 | 上位机发送些寄存器 | 0xXX 0Xc1 0x00 0x00 | 例：序列号99999999=0x05F5E0FF; 则0xXX 0Xc1 0x00 0x00响应0xXX 0xc1 0x05 0xF5 0xXX 0Xc2 0x00 0x00响应0xXX 0xc2 0XE0 0xFF |
| 模块回上位机 | 0xXX 0xc1 0xHH 0xHH | |||
| 上位机发送些寄存器 | 0xXX 0Xc2 0x00 0x00 | |||
| 模块回上位机 | 0xXX 0xc2 0xLL 0xLL | |||
| 6 | 读取版本号 | 上位机发送些寄存器 | 0xXX 0Xc3 0x00 0x00 | |
| 模块回上位机 | 0xXX 0xc3 0xHH 0xLL | |||
| 7 | 设置扫描速度 | 上位机发送些寄存器 | 0xXX 0X96 0xHH 0xLL | |
| 模块回上位机 | 0xXX 0x96 0xHH 0xLL | |||
| HHLL:支持速度可调 | ||||
六、40nmC波段可调谐扫频光纤激光器的触发信号
开始扫描时，第一个DAC给出时Trigger2产生上升沿，Trigger1的第一个上升沿在第一个DAC给出延时一个扫描步进时间再给上升沿，占空比50%，依此类推，Trigger2在最后一个扫描点的DAC给出后变低。循环扫描时，以上连续重复工作。
七、40nmC波段可调谐扫频光纤激光器的电气接口
八、40nmC波段可调谐扫频光纤激光器的固定频率输出方法（3个步骤）
（步骤1和步骤2的固定频率为同一个频率）
（固定频率可配置范围为：196249GHz-191155GHz）
| 步骤1 | 上位机发送些命令 | 0xXX 0x93 0xHH 0xLL | 例:固定频率=196249GHZ 则:0XHHLL=196250-196249=0x0001 |
| 模块回复 | 0xXX 0x93 0xHH 0xLL | ||
| 0xHHLL=(196250-固定频率) | |||
| 步骤2 | 上位机发送些命令 | 0xXX 0x95 0xHH 0xLL | 例:固定频率=196249GHZ 则:0XHHLL=196250-196249=0x0001 |
| 模块回复 | 0xXX 0x95 0xHH 0xLL | ||
| 0xHHLL=(196250-固定频率) | |||
| 步骤3 | 上位机发送些命令 | 0Xd1 0xA4 0x00 0x02 | |
九、40nmC波段可调谐扫频光纤激光器尺寸图（模块/台式）
四川梓冠光电40nmC波段可调谐扫频光纤激光器采购信息
XI 型号：ZG-1550-20-SM-FA-M
| ZG | 波长（nm） | 输出功率 | 输出光纤 | 连接头形式 | 封装形式 |
| 1550 | 20 30 50 | PM:保偏光纤，线偏输出 SM：单模光纤 | FA=FC/APC FU=FC/UPC | M=120*80*15.6 |
