一、宽频微波功率放大器1-8GHz的定义：
宽频微波功率放大器1-8GHz是工作在C波段（4-8GHz）及部分S波段（2-4GHz）的微波功率放大器，核心功能是将低功率微波信号放大至高功率信号，可覆盖1GHz到8GHz的宽频率范围，满足多频段信号放大的需求。
二、宽频微波功率放大器1-8GHz的特点：
宽频段覆盖
高功率输出
低失真
适配性强
高增益与平坦度
三、宽频微波功率放大器1-8GHz的应用领域：
通信领域
雷达系统
测试测量
电子对抗
卫星通信
四、宽频微波功率放大器1-8GHz的参数：
| 参数 | 最小值 | 典型值 | 最大值 | 单位 |
| 频率范围 | 1 | 8 | GHz | |
| 小信号增益 | 47 | dB | ||
| 增益平坦度 | ±3.5 | dB | ||
| P1dB | 34.5 | dBm | ||
| Pout@Pin=3dBm | 40 | dBm | ||
| 功率增益 | 37 | dB | ||
| 效率@Pin=3dBm（η） | 23 | % | ||
| 漏极电流@Psat | 1.6 | A | ||
| 谐波抑制@Psat | -20 | -10 | dBc | |
| 输入回波损耗 | -13 | dB | ||
| 特性阻抗 | 50 | ohm | ||
| 输入功率 | 10 | dBm | ||
| 电压 | 28 | V | ||
| 静态电流 | 1800 | mA | ||
| 工作温度范围 | -40 | 55 | ℃ | |
| 保存温度范围 | -50 | 70 | ℃ | |
| 连接器 | IN:SMA-F(母)；OUT:SMA-F(母) | |||
| 重量 | 1000 | g | ||

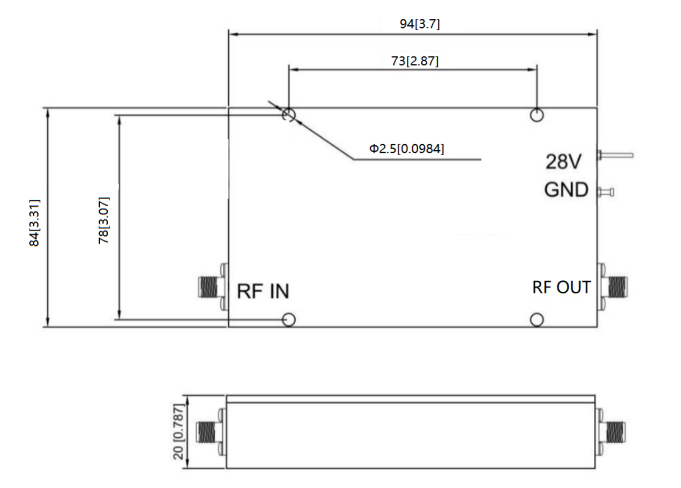

五、宽频微波功率放大器1-8GHz外形尺寸图（Outline Drawing）单位：毫米/英寸（mm/inch）
六、四川梓冠光电宽频微波功率放大器1-8GHz的订购信息
型号：ZG-PA-A-B-C-D-E
| ZG-PA | A | B | C | D | E |
| 频率范围 | 小信号增益 | P1dB | 功率增益 | 连接器 | |
| 1-8=1-8GHz | 47=47dB | 34.5=34.5dBm | 37=37dB | SMA-F=SMA-F(母) |
