一、6通道高速硅基可调光衰减器的定义：
6通道高速硅基可调光衰减器（VOA），采用厚膜SOI硅光子技术，整体响应速度达到μs级（内部硅基芯片响应时间高达300ns），满足光传输、光传感系统对光衰减器高速响应、小型化、高可靠的需求。
二、6通道高速硅基可调光衰减器的特点：
高速率
低偏振
高稳定性
高重复性
三、6通道高速硅基可调光衰减器的应用领域：
通信网络光功率控制
多通道光功率均衡
模拟信号调制
四、6通道高速硅基可调光衰减器的参数：
| 性能指标 | 单位 | 最小值 | 典型值 | 最大值 | 备注 |
| 供电电压(DC) | V | 12 | |||
| 工作波长 | nm | 1520 | 1550 | 1570 | |
| 通道数 | 个 | 6 | 可定制16/48 | ||
| 衰减范围 | dB | 30 | |||
| 衰减步进 | dB | 0.01 | 0.1 | 30 | |
| 衰减精度 | dB | ±0.1 | ±0.3 | ||
| 响应时间 | us | 20 | 200 | ||
| 偏振相关损耗 | dB | 0.3 | 0.5 | 0~15dB衰减时 | |
| 0.5 | 0.8 | 15~30dB衰减时 | |||
| 回波损耗 | dB | 40 | 45 | ||
| 驱动电流 | mA | 20 | 30 | 20dB衰减时 | |
| 驱动电压 | V | 3.7 | 4.2 | ||
| 可承受光功率 | dBm | 20 | 23 | ||
| 纤长 | m | 1 | |||
| 光纤接头类型 | FC/APC | ||||
| 工作温度范围 | ℃ | -5 | 70 | ||
| 贮存温度范围 | ℃ | -40 | 85 | ||
五、6通道高速硅基可调光衰减器接口说明
| 功能 | 引脚 | 符号 | 功能定义 |
| 供电电源 | 电源接口 | VCC | 电源 +12V |
| 串口（RS422） | DB9-5 | GND | 信号地 |
| DB9-4 | RXD- | 收 | |
| DB9-3 | RXD+ | 收 | |
| DB9-2 | T\R- | 发 | |
| DB9-1 | T\R+ | 发 |

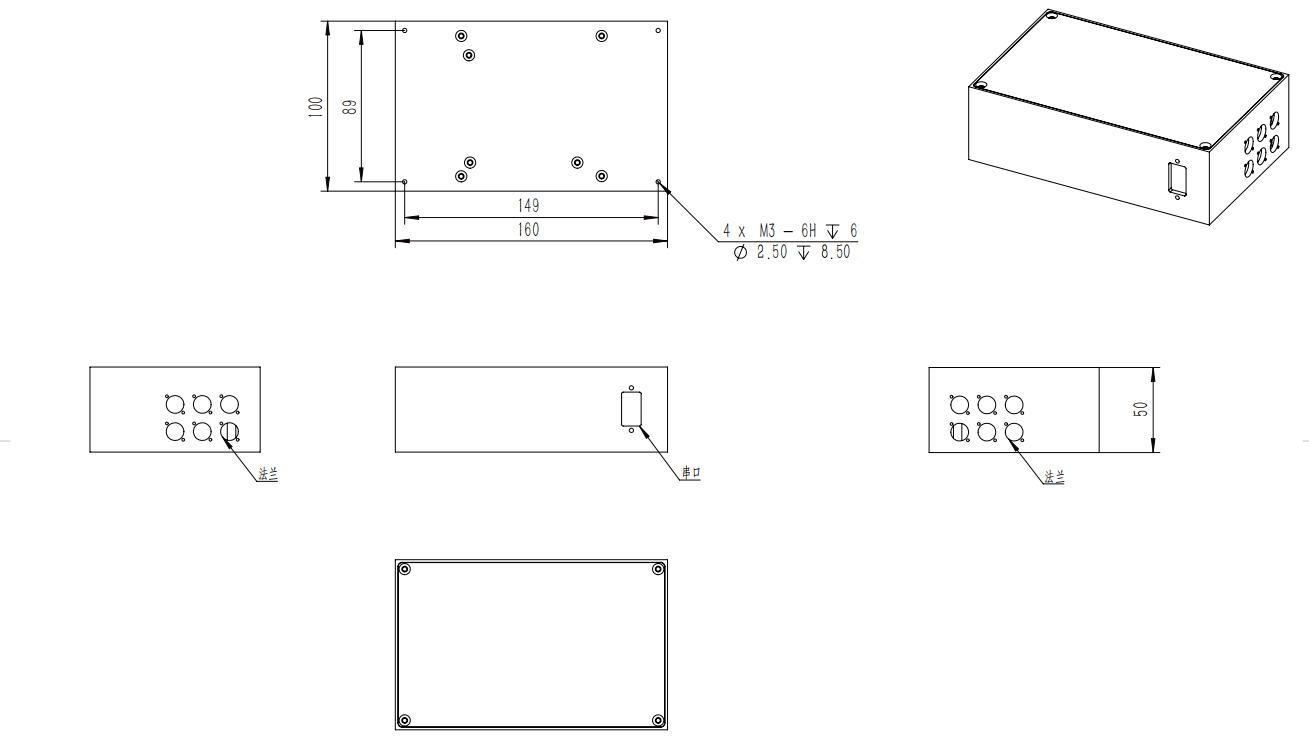

六、6通道高速硅基可调光衰减器尺寸图
七、四川梓冠光电6通道高速硅基可调光衰减器的订购信息
型号：ZG-ADJ-VOA-A-B-C-D
| ZG-ADJ-VOA | A | B | C | D |
| 生产年份 | 通道数 | 硅基 | 硬件版本信息 | |
| 25M | 可选6/16/48 | SOI | A |
