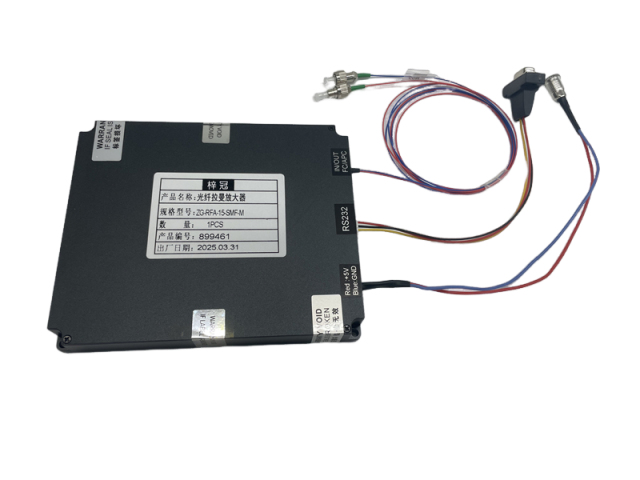

光纤拉曼放大器
光纤拉曼放大器产品具有模块化设计、宽工作范围、高增益,增益平坦、低噪声指数,低功耗等特性,应用于长距离光通信网、光纤传感、光纤激光器等领域
产品咨询
详细信息

光纤拉曼放大器

光纤拉曼放大器特性

  • 模块化设计

  • 宽工作范围

  • 高增益,增益平

  • 低噪声指数,低功耗

光纤拉曼放大器应用
  • 长距离光通信网

  • 光纤传感

  • 光纤激光器

光纤拉曼放大器规格参数

参数指标

Parameters

单位

Unit

最小值

Min.

典型值

Typ.

最大值

Max.

备注

Notes

波长范围(信号波长)

Wavelength range

nm

1550±10

1650 可选

1650 Optional

拉曼增益

Roman gain

dB



10





增益平坦度

Gain flatness

dB





1



泵浦功率

Pump power

mW



500



可选

Optional

偏振相关增益

Polarization dependent gain

dB





0.3



偏振模色散

Polarization mode dispersion

ps





0.5



输入/输出端隔离度Isolation of input/output

dB

40







噪声指数

Noise figure

dB



-2

0



工作温度范围

Operating temperature range

°C

-5



+55



存储温度范围

storage temperture

°C

-40



85



尾纤接头类型

Type of fiber connector

-

FC/APC



尾纤类型

Fiber  type

-

SMF-28e 单模光纤

SMF-28e Single fiber



供电方式

Power supply

-

VDC 5V  OR  AC 220V



尺寸

Size

mm

台式 260×285×115

模块 150x125x30

Benchtop 260×285×115

Module150x125x30



通信协议

Communication protocol

-

RS232

可选配功率监控和上位机软件

Optional power monitoring and PC software

工作模式

Working mode



ACC 自动电流控制

Automatic Current Control(ACC)

APC 自动功率控制

Automatic Power Control(APC)

带有输入输出功率监控

With input and output power monitoring


尺寸图

光纤拉曼放大器尺寸图1                    光纤拉曼放大器尺寸图2


光纤拉曼放大器尺寸图3                  光纤拉曼放大器尺寸图4


四川梓冠光电光纤拉曼放大器订货信息

ZG

信号波长(nm)

Signal

增益系(dB)

Gain

尾纤长度

Fiber length

连接头形式

Connector

封装形式

Packaging



1550

10

0=法兰

0=Flange

0=None

B=台式

B=Benchtop

M=模块

M=Module

1650

20

1 =1m

1=FC/APC

2 =2m

2=FC/UPC
