光纤准直器(准直镜)
光纤准直器(准直镜)产品体积小,使用方便简洁,其波长范围选择性多,可以 应用于各种光学应用中!这款准直镜的镜片为直径6mm的非球面透镜,焦距15mm,可以接光纤输出光功率小于10w的跳线!
产品咨询
详细信息
光纤准直器准直镜
ZGL6 | 光纤准直器

四川梓冠光电科技有限公司生产的ZGL6 光纤准直器有FC/PC或者FC/APC接口,镜片直径为6mm;可以用于单模或者多模光纤跳线,对 准波长从380 nm到1750 nm,根据波长不同,每个准直器都经过出厂对准,简化光纤耦合探测系统,采用不锈钢外壳。用于准直 从FC接头光纤出射的光,并具有衍射极限的性能。这些光纤准直器可以通过拧松侧面的螺钉来微调焦距,产品结构紧凑,方便集成到已有的 装置中。因为非球面透镜会产生色差,所以有效焦距(EFL)与波长有关。

光纤准直器(准直镜)体积小,使用方便简洁,其波长范围选择性多,可以 应用于各种光学应用中!这款准直镜的镜片为直径6mm的非球面透镜,焦距15mm,可以接光纤输出光功率小于10w的跳线!

光纤准直器(准直镜)介绍:

连接器:FC/APC 或者 FC/PC;

外螺纹:M11 x 0.5

镜片直径:6 mm

镜片焦距:8或者15 mm

光学参数:一个非球面透镜

波长范围:依据增透膜波长,详见型号表格

工作温度:-40~150 ℃

外壳材料:不锈钢。



 光纤准直器(准直镜)可以用于光纤准直也可以用于耦合聚焦用;准直用途的话,接单模或者多模光纤皆可;如果作为 耦合聚焦用,仅限于接多模光纤使用(数值孔径0.12~0.22NA,纤芯直径 ≧ 50微米)。



型号

增透膜波长范围

光纤接口

镜片直径

焦距

数值孔径

ZGL6-550-F15-FP

380~800nm

FC/PC

6.0mm

15mm

0.17

ZGL6-850-F15-FP

600~1050nm

FC/PC

6.0mm

ZGL6-1310-F15-FP

1050~1620nm

FC/PC

6.0mm

ZGL6-1550-F15-FP

1350~1750nm

FC/PC

6.0mm

ZGL6-550-F15-FA

380~800nm

FC/APC

6.0mm

ZGL6-850--F15-FA

600~1050nm

FC/APC

6.0mm

ZGL6-1310-F15-FA

1050~1620nm

FC/APC

6.0mm

ZGL6-1550-F15-FA

1350~1750nm

FC/APC

6.0mm

ZGL6-550-F8-FP

380~800nm

FC/PC

6.0mm

8mm

0.5

ZGL6-850-F8-FP

600~1050nm

FC/PC

6.0mm

ZGL6-1310-F8-FP

1050~1620nm

FC/PC

6.0mm

ZGL6-1550-F8-FP

1350~1750nm

FC/PC

6.0mm

ZGL6-550-F8-FA

380~800nm

FC/APC

6.0mm

ZGL6-850--F8-FA

600~1050nm

FC/APC

6.0mm

ZGL6-1310-F8-FA

1050~1620nm

FC/APC

6.0mm

ZGL6-1550-F8-FA

1350~1750nm

FC/APC

6.0mm

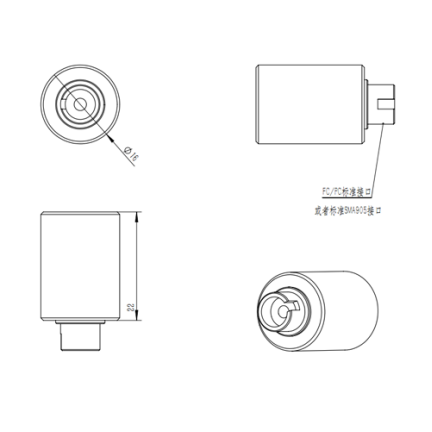

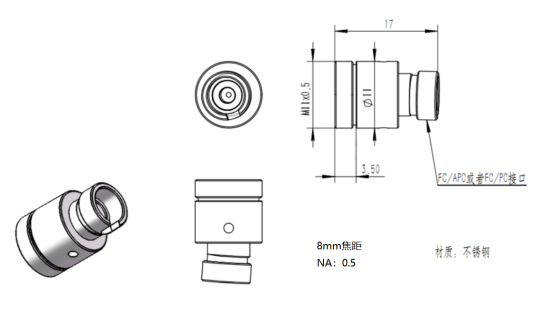

尺寸图1

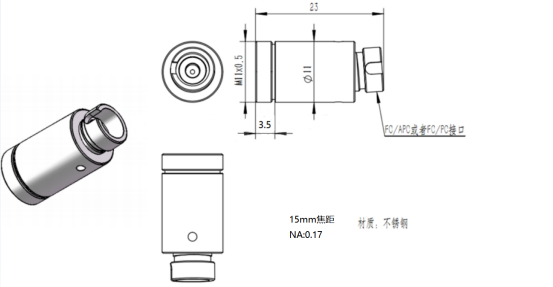

尺寸图2


ZGL10/20光纤准直器,带有SMA905或者FC/PC接口,镜片直径可选择6mm,10mm,20mm;可以用于单模或者多模光纤跳线,对准波长从360 nm到1620 nm,根据波长不同,每个准直器都经过出厂对准,简化光纤耦合探测系统,采用铝合金阳极化黑色外壳。用于准直从FC/PC或者SMA905接头光纤出射的光,并具有衍射极限的性能。这些光纤准直器可以通过拧松侧面的螺钉来微调焦距,产品结构紧凑,方便集成到已有的装置中。因为非球面透镜会产生色差,所以有效焦距(EFL)与波长有关。可以接光纤输出光功率小于10w的跳线!

 本产品可以用于光纤准直也可以用于耦合聚焦用;准直用途的话,接单模或者多模光纤皆可;如果作为耦合聚焦用,仅限于接多模光纤使用(数值孔径0.12~0.22NA,纤芯直径 ≧ 50微米)。

型号

增透膜波长范围

光纤接口

镜片直径

焦距

ZGL10-550-FCPC

350~800nm

FC/PC

10.0mm

18mm

ZGL10-850-FCPC

600~1050nm

FC/PC

10.0mm

ZGL10-1310-FCPC

1050~1620nm

FC/PC

10.0mm

ZGL10-550-SMA

350~800nm

SMA905

10.0mm

ZGL10-850-SMA

600~1050nm

SMA905

10.0mm

ZGL10-1310-SMA

1050~1620nm

SMA905

10.0mm

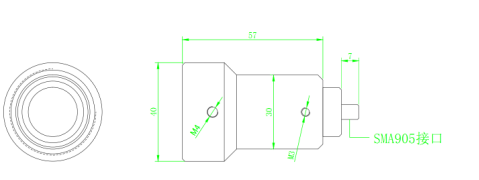

尺寸图3

尺寸图

型号

增透膜波长范围

光纤接口

镜片直径

焦距

ZGL20-550-FCPC

350~800nm

FC/PC

20.0mm

47mm

ZGL20-850-FCPC

600~1050nm

FC/PC

20.0mm

ZGL20-1310-FCPC

1050~1620nm

FC/PC

20.0mm

ZGL20-550-SMA

350~800nm

SMA905

20.0mm

ZGL20-850-SMA

600~1050nm

SMA905

20.0mm

ZGL20-1310-SMA

1050~1620nm

SMA905

20.0mm

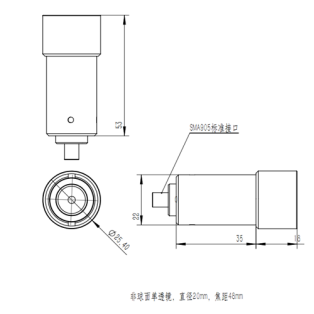

尺寸图4


尺寸图


大直径单镜头

94UV 准直透镜设计用于耦合更大自由空间的光束到光纤中。 该准直透镜镜片直径30mm,焦距50毫米,适合用于户外长距离准直光,经测试,最长距离可达20米。

次光纤准直镜适用于我们提供的大多数采样配件。 因此,这些透镜有一系列广泛应用,可以被用于测量:吸光度,照度和发光度。



光纤准直器(准直镜)

本产品可以用于准直也可以用于耦合聚焦用;准直用途的话,接单模或者多模光纤皆可;如果作为耦合聚焦用,仅限于接多模光纤使用(数值孔径0.22~0.37NA,纤芯直径≧100微米)。

产品型号

94UV

产品名称

光纤准直镜

类型

单透镜

镜片材料

紫外熔融石英

镜片直径

30mm

镜片焦距

50mm

波长范围

185~2500nm

接口

SMA905

兼容孔径

0.22~0.37NA

外壳材质

铝合金,表面发黑处理

工作温度

 -20~200 ℃ 无结露

固定方式

M4螺丝

光纤接口

SMA905 或 FC
