电动偏振控制器

电动偏振控制器产品具有全光纤型、控制电流简单、覆盖全部绑加球、低插入损耗、高回波损耗等特性,应用于偏振控制器、扫描偏振状态、器件检测、光纤偏振测试等领域


产品咨询
详细信息

电动偏振控制器

产品概述

ZG全光纤型电动偏振态(SOP)扫描仪利用三个可变的全光纤波片提供邦加球的全覆盖,使任何输入SOP转换为任何需要的输出SOP。设计允许输出SOP的连续变化,该设备也可以用于极化控制,无论是在反馈电路或开环配置。

偏振态围绕 WP 欧拉轴旋转。Rotation of the SOP around the WP Eigenaxis.

偏振态围绕 WP 欧拉轴旋转


电动偏振控制器特性

  • 全光纤型
  • 控制电流简单
  • 覆盖全部绑加球
  • 低插入损耗
  • 高回波损耗
电动偏振控制器应用
  • 偏振控制器
  • 扫描偏振状态
  • 器件检测
  • 光纤偏振测试

电动偏振控制器性能参数

规格Specification

单位Units

参数 parameter

工作波长Wavelength range

nm

1300-1610

插入损耗Insertion Loss

dB

<0.8

偏振模式色散PMD

ps

<0.15

回波损耗Return Loss

dB

>70

最大驱动电流Maximum current

mA

70

最到驱动电压Maximum Voltage

V

10

扫描范围Scan rate

deg./s

360

工作温度Operating Temperature Range

-5 to 70

贮存温度Storage Temperature

-40 to +85

光纤类型Fiber type



SMF28

输入&输出光纤长度Input & Output Fiber Lengths

mm

1000


电动偏振控制器规格说明

1.器件将在全波长范围内工作,在较长的波长上需要更高的电流才能实现开关。

2.损耗不含连接器。

3.部分的控制器最大电流和电压。

4.扫描速率是邦加球每一节的一个周期的偏振变化速率。

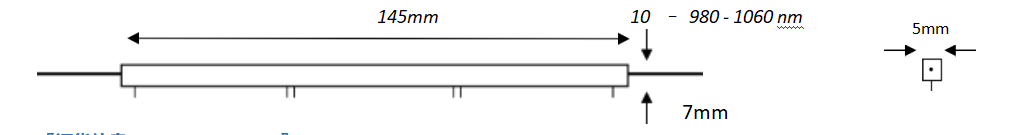

尺寸图(所有的尺寸都是近似的,可能略有不同)

尺寸图

四川梓冠光电电动偏振控制器订货信息

波长Wavelength

接头类型Connectors

光纤类型Cable type

20 – 2000 nm

15 – 1530 - 1610 nm

14 – 1480 - 1530 nm

13 – 1280 - 1330 nm

 none

– FC/SPC

– FC/APC

* 其它Others

– none

– 900um loose tube
