MEMS光开关1X16-MEMS光开关-光开关 - 四川梓冠光电科技有限公司

MEMS光开关1X16: MEMS光开关1X16具有无移动组件、切换速度快、极其稳定的锁存模块、低功耗、极好的稳定性和可靠性等特点。主要应用于无源光网络、光保护系统、测量系统、网络监控、光纤传感系统等领域; 产品咨询

详细信息

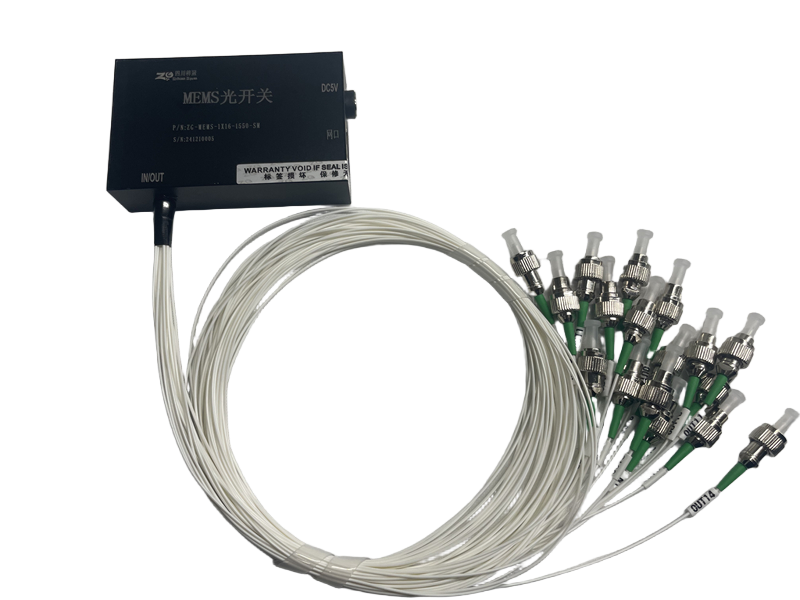

MEMS光开关1X16

MEMS光开关1X16特性

MEMS光开关1X16应用

MEMS光开关1X16规格参数

规格	单位	参数
工作波长	nm	1260-1650
中心波长	nm	1310 or1550
插入耗损	dB	N>16)≤1.0（typical：0.8）;(16>N>32)≤1.2（typical：1）;(32>N>1024)≤3.5（typical：2.5）
波长相关耗损	dB	≤0.3
温度相关耗损	dB	≤0.4 (2≤N≤16), ≤0.6 (17≤N≤64)
偏振相关耗损	dB	≤0.15
回波耗损	dB	≥50
串扰值	dB	≥50 (2≤N≤32), ≥45 (33≤N≤64)
重复性	dB	≤±0.05
切换时间	ms	≤10
使用寿命	times	≥10 billion
控制电压	V	5
最大承受光功率	mw	≤500
使用温度	℃	-20~+70
储存温度	℃	-40~+85
模块尺寸	mm	40x26x14(1x64，Įoose Tube), 100×100×12 ±0.2 ( N≤144, Įoose Tube) 120×141×12 ±0.2 ( N≤256, Įoose Tube)
器件尺寸	mm	Φ5.5×42(±0.1) (2≤N≤16) Φ6.0×47(±0.1) (17≤N≤32)
以上所有规格的损耗不包括连接头的损耗，并且不包括在特殊环境下的损耗.

光路

四川梓冠光电MEMS光开关1X16订货信息

路数

波长

光纤类型

电压

套管

纤长

连接头

14=1x4

18=1x8

16=1x16

132=1x32

X=others

13: 1310nm

15: 1550nm

13/15: 1310+1550nm

X:other

SM: 单模

X: 其他

5-5V

025: Φ0.25mm

09: Φ0.9mm

X: other

05: 0.5m

10: 1.0m

15: 1.5m

X: other

1:SC/UPC

2:SC/APC

3:LC/UPC

4:FC/UPC

5:FC/APC
