参数 Parameters | 指标 Value |
工作波长（nm） Operation wavelength（nm） | 1260-1650,1310-1550,可定制 850,980,1060 1260-1650,1310-1550, Customizable 850,980,1060 |
校准波长（nm） Calibration wavelength（nm） | 1310-1550 |
延迟范围 Delay range | 0~100ps |
0~330ps | |
0~700 ps | |
0~1500ps | |
分辨率 Distinguishability | 1FS |
插入耗损 Insertion loss | 典型0.8dB,最大1.2dB （0-1500PS耗损≤1.4db） Typ. 0.8dB, max 1.2dB （0-1500PS loss≤1.4db） |
重复性 Repetitive | ＜0.5ps |
插入损耗变化 Insertion loss variation
| ±0.2dB 对应0- 100ps模块 ±0.2dB over entire range for 0- 100ps model |
±0.3 dB 对应0- 330ps模块 ±0.3 dB over entire range for 0- 330ps model ±0.3 dB over entire range for 0- 330ps model | |
±0.4dB 对应0- 700ps模块 ±0.4dB over entire range for 0- 700ps model | |
±0.8 dB 对应1500PS模块 ±0.8 dB over entire range for 1500PS model | |
回波损耗 Return loss | > 55 dB |
消光比 Extinction ratio | >18 dB |
传输光功率 Transmission operating power | 光功率典型 500mW/可定制5W/10W/15W/20W/30W |
工作温度 Operating temperature | 0-~65℃ |
储存温度 Storage temperature | -40~85℃ |
光纤类型 Fiber type | Conning SMF-28,or Fujikura PM Panda fiber |
尺寸(L x W x H) Size (L x W x H) | 114 x 33 x 35.5mm for 100ps model |

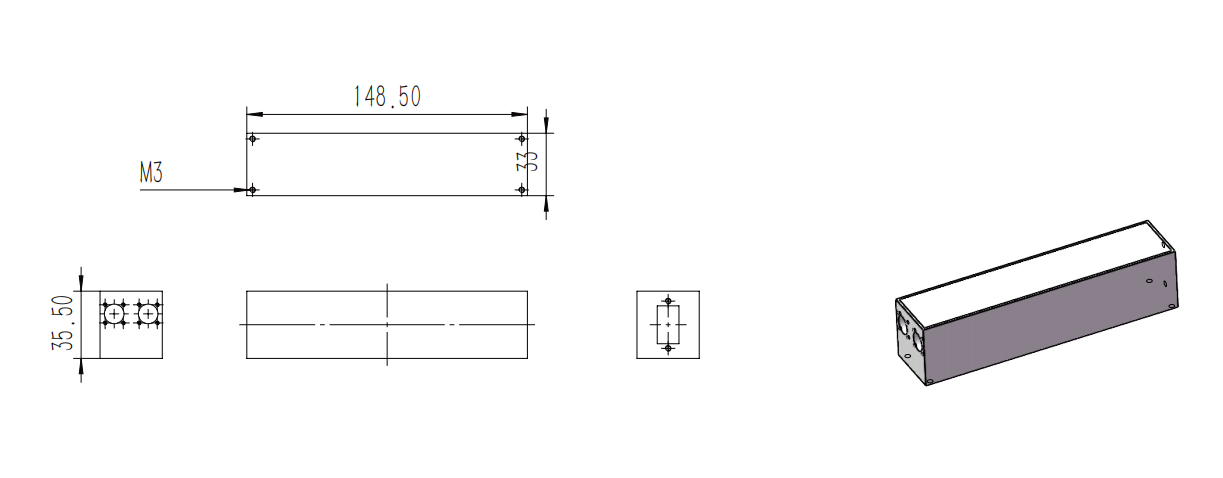

148.5 x 33 x 35.5mm for 330ps model | |
203.5x 33 x 35.5mm for 700ps model | |
210.5x 46 x 35.5mm for 1500ps model |
以上规格均不含连接头
典型延迟谱线
四川梓冠光电330ps光纤延迟线订货信息
ZG | 延迟范围 Delay | 光纤类型 Fiber type | 光纤长度 Fiber length | 连接头 Connector |
| 10=100ps 33=330ps 70=700ps 150=1500ps XX=others | S9=SMF 900um M5=MMF 50/125/900um M6=MMF 62.5/125/900um PM= PM Panda XX=others | 1=1.0m 2=2.0m | NE=None FA=FC/APC FC=FC/PC SA=SC/APC SC=SC/PC ST=ST/PC LA=LC/APC LC=LC/PC XX=others |
330ps电动光纤延迟线拓展资料
一、330ps电动光纤延迟线的工作原理
330ps电动光纤延迟线的工作原理基于电光效应和光纤的传输特性。电光效应是指某些材料在电场作用下，其折射率会发生变化。在光纤延迟线中，通过在光纤周围施加电场，可以精确调节光纤的折射率，从而改变光信号在光纤中的传输速度。当电场强度增加时，光纤折射率增大，光信号传输速度减慢，实现延迟效果；反之，电场强度减小，光信号传输速度加快。这一精确的控制机制，使得330ps电动光纤延迟线能够实现纳秒甚至更短级别的延迟精度。
二、330ps电动光纤延迟线的应用范围
1、雷达系统：在雷达系统中，330ps电动光纤延迟线可用于实现雷达信号的延迟处理，以模拟雷达回波。这对于雷达系统的测试、波形选择和性能评估至关重要。
2、通信系统：在高速通信系统中，光纤延迟线可用于信号的分配、合成、滤波和频率转换等关键环节。特别是在卫星通信领域，使用光纤延迟线可以实现跨越巨大距离的高速数据传输，同时
3、降低系统的噪声和误码率，提高通信的可靠性和效率。
4、测量系统：在测量系统中，330ps电动光纤延迟线可用于物体的距离和位置测量。例如，在毫米波测距领域，通过构建基于光纤延迟线的双幅频合成器，可以实现毫米级别的精准测距。
5、科研领域：在物理学、化学、生物学等学科的实验中，330ps电动光纤延迟线可用于精确控制不同实验参数之间的时间间隔，从而实现对实验条件的精确控制。
三、四川梓冠光电330ps电动光纤延迟线的生产制造优势
作为光纤延迟线技术研发与生产的领先企业，四川梓冠光电在330ps电动光纤延迟线的生产制造上展现出了显著的优势：
1、专业的研发团队：梓冠光电拥有一支由资深工程师组成的研发团队，致力于光纤延迟线技术的持续创新和升级。公司不断推出高性能、高稳定性的产品，满足市场多样化的需求。
2、高品质材料：梓冠光电采用高品质的光纤材料和先进的生产工艺，确保330ps电动光纤延迟线具有优异的性能和稳定性。产品经过严格的质量检测和筛选，确保每一批产品都符合客户要求。
3、定制化服务：梓冠光电提供定制化的330ps电动光纤延迟线解决方案和服务。根据客户的具体需求和应用场景，公司可以为客户量身定制合适的产品，并提供全面的技术支持和售后服务。
4、价格优势：通过优化生产流程和降低成本，梓冠光电能够为客户提供具有竞争力的330ps电动光纤延迟线产品价格。同时，公司还提供批量采购优惠和长期合作优惠政策，帮助客户降低采购成本。
