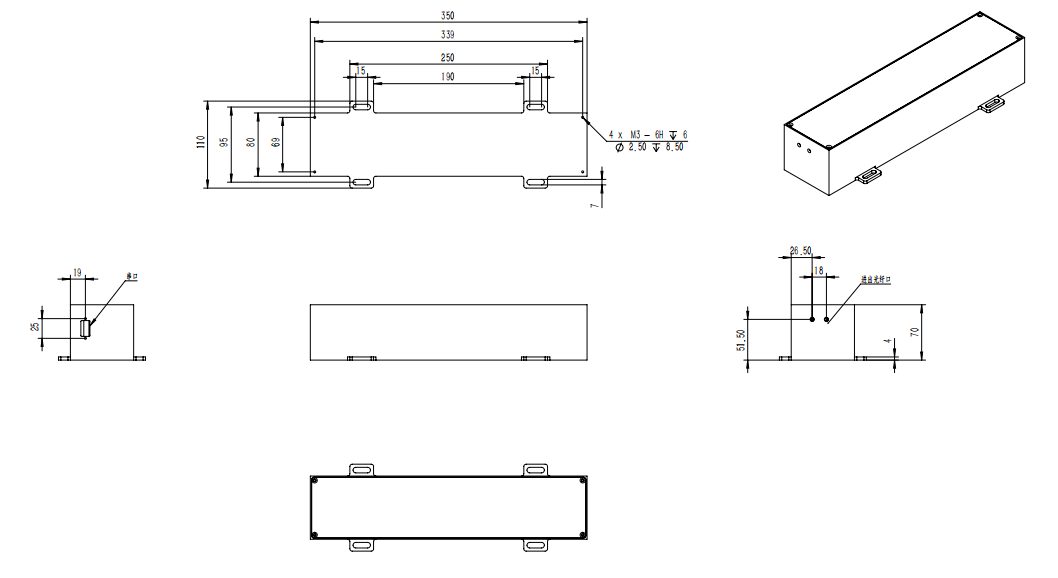

参数 Parameters 指标 Value 工作波长（nm） Operation wavelength（nm） 1260-1650,1310-1550,可定制 850,980,1060 1260-1650,1310-1550, Customizable 850,980,1060 校准波长（nm） Calibration wavelength（nm） 1310-1550 延迟范围 Delay range 0~100ps 0~330ps 0~700 ps 0~1500ps 分辨率 Distinguishability 1FS 插入耗损 Insertion loss 典型0.8dB,最大1.2dB （0-1500PS耗损≤1.4db） Typ. 0.8dB, max 1.2dB （0-1500PS loss≤1.4db） 重复性 Repetitive ＜0.5ps 插入损耗变化 Insertion loss variation ±0.2dB 对应0- 100ps模块 ±0.2dB over entire range for 0- 100ps model ±0.3 dB 对应0- 330ps模块 ±0.3 dB over entire range for 0- 330ps model ±0.3 dB over entire range for 0- 330ps model ±0.4dB 对应0- 700ps模块 ±0.4dB over entire range for 0- 700ps model ±0.8 dB 对应1500PS模块 ±0.8 dB over entire range for 1500PS model 回波损耗 Return loss > 55 dB 消光比 Extinction ratio >18 dB 传输光功率 Transmission operating power 光功率典型 500mW/可定制5W/10W/15W/20W/30W 工作温度 Operating temperature 0-~65℃ 储存温度 Storage temperature -40~85℃ 光纤类型 Fiber type Conning SMF-28,or Fujikura PM Panda fiber 尺寸(L x W x H) Size (L x W x H) 114 x 33 x 35.5mm for 100ps model 148.5 x 33 x 35.5mm for 330ps model 203.5x 33 x 35.5mm for 700ps model 210.5x 46 x 35.5mm for 1500ps model
以上规格均不含连接头
典型延迟谱线
四川梓冠光电电动光延迟线订货信息
ZG 延迟范围 Delay 光纤类型 Fiber type 光纤长度 Fiber length 连接头 Connector 10=100ps 33=330ps 70=700ps 150=1500ps XX=others S9=SMF 900um M5=MMF 50/125/900um M6=MMF 62.5/125/900um PM= PM Panda XX=others 1=1.0m 2=2.0m NE=None FA=FC/APC FC=FC/PC SA=SC/APC SC=SC/PC ST=ST/PC LA=LC/APC LC=LC/PC XX=others
电动光延迟线拓展资料
一、电动光延迟线的工作原理
电动光延迟线的工作原理主要基于以下两点：
1、光纤传输特性：光纤作为一种高效的光信号传输介质，通过内部的全反射机制，使光信号以接近光速的速度在光纤内部传输。这一特性为光信号的延迟提供了基础。
2、电光效应：在特定材料中施加电场可以改变其折射率，进而影响光信号的传输速度。在电动光延迟线中，通过在光纤周围施加电场，可以精确调节光纤的折射率，从而实现对光信号传输速度的精细控制，达到延迟的效果。
具体来说，电动光延迟线通常由光纤、电场控制装置、相位控制器等部分组成。当光信号进入光纤后，电场控制装置根据预设的延迟时间调整电场强度，通过改变光纤折射率来精确控制光信号的传输速度。同时，相位控制器确保光信号在传输过程中保持稳定的相位关系，以保证延迟的准确性和一致性。
二、电动光延迟线的应用范围
电动光延迟线在多个领域展现出广泛的应用价值，包括但不限于：
1、通信系统：在光纤通信网络中，电动光延迟线可用于时钟信号同步、信号重构和延迟补偿等，提高数据传输的可靠性和精度。
2、雷达系统：在雷达应用中，电动光延迟线可用于引入时间延迟，以控制距离分辨率、脉冲重复频率等参数，实现目标探测和测量的高精度。
3、光学测量：在光学传感和测量系统中，如光学干涉仪、光纤传感器等，电动光延迟线可用于引入精确的时间延迟，实现测量和监测。
4、医学影像与交通管理：在医学影像诊断中，电动光延迟线可实现多组数据之间的时间一致性，提高诊断的准确性和效率。在航空与交通管理中，电动光延迟线可用于引导飞机着陆，提高交通管理的安全性和效率。
三、四川梓冠光电电动光延迟线的生产制造优势
作为电动光延迟线领域的佼佼者，四川梓冠光电在研发与生产方面展现出显著的优势：
1、强大的研发团队：梓冠光电拥有一支由资深工程师组成的研发团队，致力于电动光延迟线技术的持续创新和升级。我们与多所高校和科研机构建立紧密的合作关系，共同推动电动光延迟线技术的发展和应用。
2、先进的生产设备：梓冠光电采用先进的生产设备和制造工艺，确保电动光延迟线产品的技术领先性和质量稳定性。我们注重产品的每一个细节，从原材料的选择到成品的测试，都严格遵循国际标准和行业规范。
3、多样化产品线：梓冠光电提供多种规格的电动光延迟线产品，包括不同波长、不同延迟时间、不同封装形式等多种类型，满足客户的多样化需求。同时，我们还可根据客户的实际需求提供定制化的解决方案。
4、优质的售后服务：梓冠光电始终将客户满意度放在首位，提供全方位的售后服务体系。无论是产品的技术咨询、安装调试还是维修保养，我们都将竭诚为客户提供专业的支持和帮助。
