多通道宽范围光纤延迟设备

       多通道宽范围光纤延迟设备是四川梓冠光电科技有限公司设计的一款超宽延迟范围光纤延迟设计:0~11ns;0~21.7ns,0~31ns;0~42ns等多种规格延迟设备最宽范围可达126ns,IL<=3.5db RL>=55db,ER>18db实现连续可调,精度0.05ps ,步长0.002ps,实现光功率监控输出等等新增功能,体积标准1U机箱。软件方面提供控制代码(有利于客户二次开发)及上位机控制程序。

多通道宽范围光纤延迟设备特

  • 高可靠性

  • 宽延迟范围

  • 简洁紧凑的结构

多通道宽范围光纤延迟设备应用
  • 被动时分复用

  • TDM 位对齐

  • 光纤干涉仪

多通道宽范围光纤延迟设备规格参数

波长范围

Wavelength range


C 波段或 L 波段或其他波长

C-Band, L-Band or other wavelength








光延迟范围

Optical delay range

0~11000 ps 连续 11000ps 型号

0~11000ps continuous for 11000ps model

0~21000 ps 连续 21000ps 型号

0~21000ps continuous for 21000ps model

0~30000 ps 连续 30000ps 型号

0~30000ps continuous for 30000ps model

0~42000ps 连续 42000ps 型号

0~42000ps continuous for 42000ps model

分辨率

Distinguishability


0.05ps

插入损耗

Insertion loss

典型值 3dB,最大 4dB

Typ.3dB,Max 4dB

插入损耗变化

Insertion loss variation


所有型号在整个范围内为 ±0.4 dB

Within the area of all type is ±0.4dB


回波损耗

Return loss

> 55 dB

消光比

Extinction ratio


>20 dB

工作功率(光学)

Operating power(Optical)

最大 500mW

Max 500mW

光功率处理

Optical power handling


0~50℃

工作温度

Operating temperature

-40~65℃

光纤类型

Fiber type


conning SMF-28,或 Fujikura PM Panda 光纤

Conning SMF-28,or Fujikura PM Panda fiber




尺寸(长 x 宽 x 高)

Size(L x W x H)

1U 用于 21000ps 型号

1U for 21000ps type

2U 用于 42000ps 型号

2U for 42000ps type

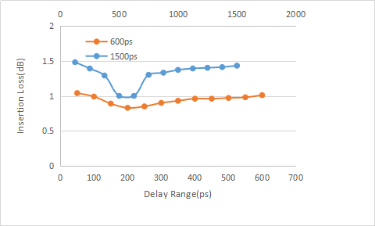

曲线图

曲线图

四川梓冠光电多通道宽范围光纤延迟设备订货信息

ZG

延迟

Delay

光纤类型

Fiber type

输出法兰型

Connector



10=11ns

20=21ns

30=30ns

40=42ns

XX=others

S9=SMF 900um

M5=MMF

50/125/900um

M6=MMF

62.5/125/900um PM= PM Panda XX=others

F=FC

S=SC

ST=ST

L=LC

SMA=SMA905

XX=others
