二、分光探测器的特点：
高集成度暗电流低
四、分光探测器的参数：
| 参数 | 符号 | 单位 | 参数值 | 注意事项 | ||
| 工作波长 | λ | nm | 1260 | 1620 | ||
| 分光比 | % | 1 | 2 | 5 | 另有其它比例 | |
| 响应度 | R | mA/W | 8~12 | 16~24 | 40~60 | 对应响应度 |
| 结电容 | pF | 0.4 | 0.6 | |||
| 反射损耗 | RIL | dB | 0.35 | 0.4 | 0.6 | 对应损耗 |
| 温度特性 | T | dB/℃ | 0.01 | |||
| 偏振相关损耗 | dB | 0.1 | ||||
| 暗电流 | Id | nA | 1 | |||
| 回损 | RL | dB | -40 | - | -50 | |
| 备注：所有损耗都不含连接头损耗，含连接头损耗增加 0.3dB | ||||||
五、分光探测器存储和工作条件
| 参数 | 符号 | 最小值 | 最大值 | 单位 |
| 存储温度 | Tstg | -40 | 85 | ℃ |
| 工作温度 | Topr | -20 | 70 | ℃ |
| 焊接温度/时间 | - | - | 260/10 | ℃/Sec |
六、分光探测器的外观及尺寸结构(mm)

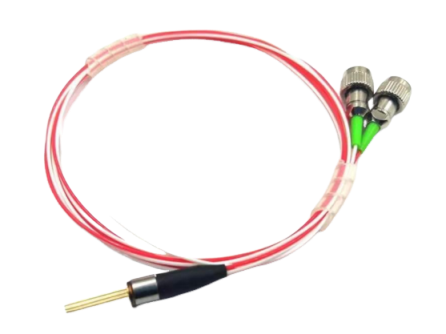

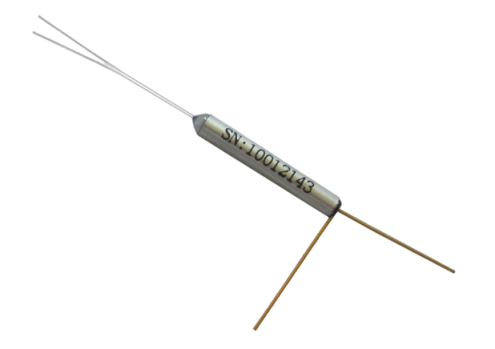

1、外观
2、尺寸结构(mm)

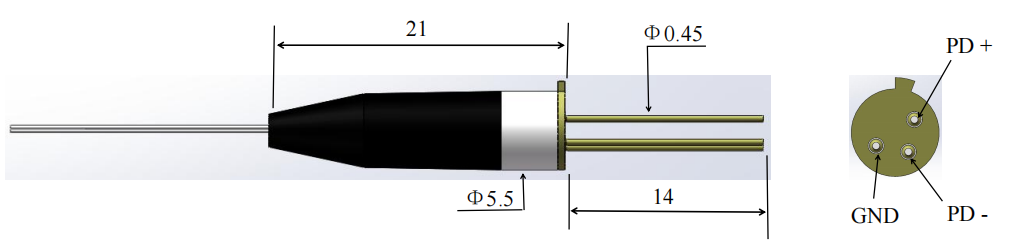

N1:Φ5.5×21（适用裸纤、不加连接头）

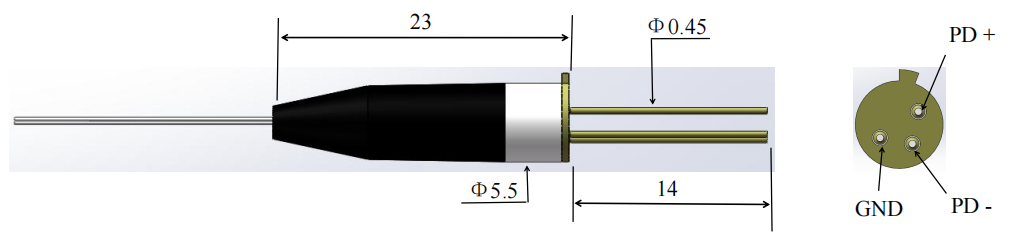

N2:Φ5.5×23（适用套管、加连接头）

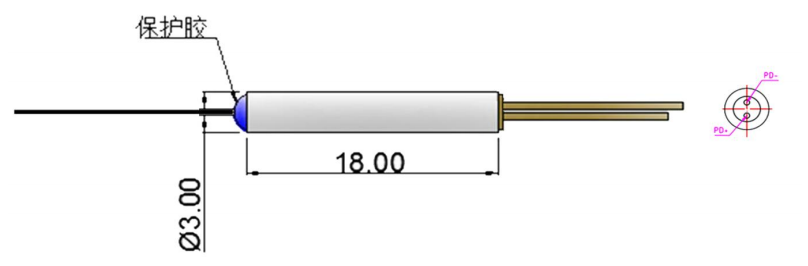

M1:Φ3.0×18(平行针脚)

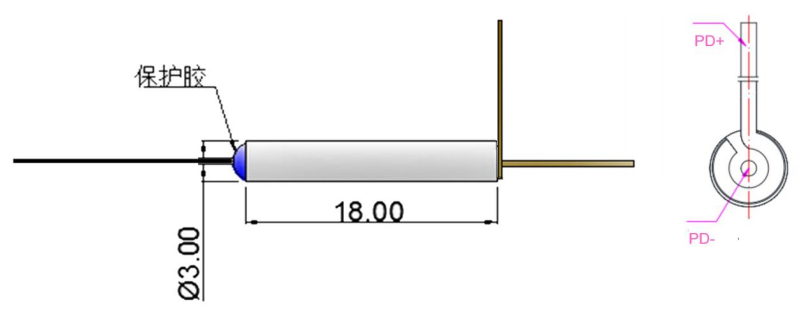

M2:Φ3.0×18(垂直针脚)
七、四川梓冠光电分光探测器订购信息
| ZG | A | B | C | D | E | F |
| 封装尺寸 | 分光比 | 工作波长 | 光纤类型 | 光纤长度 | 连接头 | |
| N1:Φ5.5×21 N2:Φ5.5×23 M1:Φ3.0×18平行 M2:Φ3.0×18垂直 X：其它 | 1:99:1 2:98:2 3:97:3 5:95:5 X：其它 | 1310: 1310nm 1550: 1550nm X: 其它 | 025：Ø0.25mm 90：Ø0.9mm X：其它 | 05: 0.5m 10: 1.0m 15: 1.5m X: 其它 | 00: None FP: FC/UPC FA: FC/APC SP: SC/UPC SA: SC/APC LP: LC/UPC LA: LC/APC X: 其它 |
