一、可调增益光电探测器的定义：
可调增益光电探测器是一款以铟镓砷（InGaAs）材料为核心光敏元件，集成放大与增益可调功能的光电探测设备。它专门设计用于检测波长范围在900nm至1700nm的光信号，通过内部电路设计，可实现增益的灵活调节，满足不同光强条件下的探测需求，为光信号的精确测量与分析提供关键支持。
二、可调增益光电探测器的特点：
宽光谱响应范围
高3dB带宽
高增益可调范围
高增益档位性能
低噪声
三、可调增益光电探测器的应用领域：
弱光探测
光纤传感系统
空间光通信
四、可调增益光电探测器的参数：
| 参数 | 符号 | 数值 |
| 探测器类型 | - | InGaAs |
| 光敏面 | - | Ø1.0 mm (0.8 mm2 ) |
| 峰值波长 | λp | 1550nm (Typ.) |
| 峰值响应 | - | 1.0 A/W (Typ.) |
| 输出阻抗 | - | 50Ω |
| 最大输出电流幅度 | Imax | 100mA |
| 最大输出电压幅度 | Vmax | 10.00V@高阻 5.00V@50Ω负载 |
| 负载范围 | - | >50Ω |
| 增益调整范围 | - | 0dB~70dB |
| 增益步进 | - | 10dB |
| 电源开关 | - | 侧边 |
| 增益开关 | - | 8档设置 |
| 输出 | - | SMA (DC 耦合) |
| 产品尺寸 | - | 62mm*47mm*25mm |
| PD表面深度4 | - | 0.6mm |
| 重量（不含螺纹连接器和） | - | 70g |
| 配件 | - | SM1T1 耦合,SM1RR 挡圈 |
| 供电 | - | AC-DC ±12V 适配器 |
| 电源功率 | - | 6W 100V/120V/230V,50-60 Hz |
极限条件
| 参数 | 符号 | 单位 | 最小值 | 典型值 | 最大值 |
| 输入光功率 | Pin | mW | - | - | 15 |
| 工作电压 | Vop | V | ±10.8 | ±12 | ±13.2 |
| 工作温度 | Top | ℃ | -10 | - | 60 |
| 储存温度 | Tst | ℃ | -40 | - | 85 |
| 湿度 | RH | % | 5 | - | 90 |

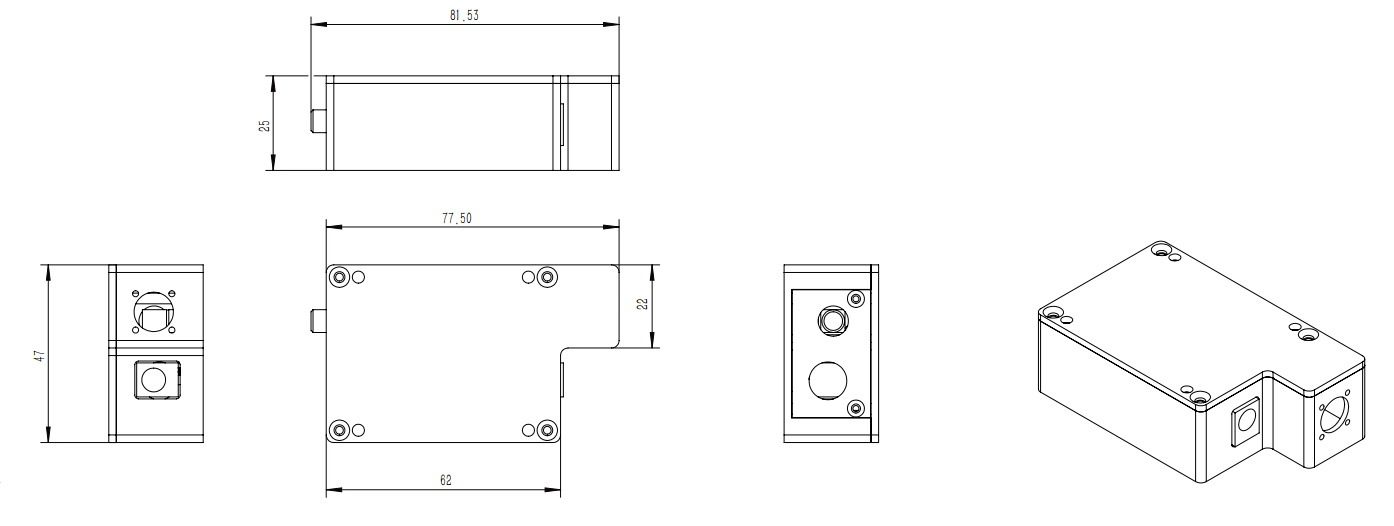

外观尺寸
五、四川梓冠光电可调增益光电探测器的订购信息
型号：ZG-PD-A-B-C
| ZG-PD | A | B | C |
| 波长范围 | 增益调整范围 | 增益开关 | |
| 900=900nm 1550=1550nm 1700=1700nm XX=others | 0=0dB 70=70dB XX=others | 8=8档 XX=others |
