硅基6位可调光延迟线
硅基6位可调光延迟线具有高速切换、高延时精度、超小尺寸、超宽带工作、全固态波导芯片可靠性强等特点。主要应用于光控相控阵雷达系统、电子对抗系统等领域

产品咨询
详细信息

硅基6位可调光延迟线

硅基6位可调光延迟线特性

  • 高速切换

  • 高延时精度

  • 超小尺寸

  • 超宽带工作

  • 全固态波导芯片可靠性强

硅基6位可调光延迟线应用领域
  • 光控相控阵雷达系统

  • 电子对抗系统

硅基6位可调光延迟线规格参数

性能指标

Parameters

Unit

典型值

Typ.

备注

Notes

波长

Wavelength

nm

1550



延时位数

Delay bits

/

6

可定制

Can be customized

最小延时步进

Min. step-delay

ps

59.2

可定制

Can be customized

可调节最大延时

Adjustable max.delay

ps

3729.6



延时偏差

Delay deviation

ps

≤±0.5

≤±1@max

延时切换时间

Delay switching time

µs

1



插入损耗

Insertion loss

dB

17.5



各延时态损耗

Delay state loss difference

dB

±0.5



回波损耗

Return loss

dB

45



承受光功率

Power-resistant ability

mW

300



工作温度

Operating temperature

-20~70



储藏温度

Storage temperature

-40~85

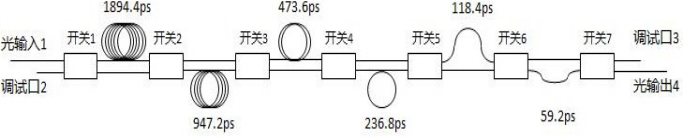

延时量和光开关传输状态对应关系

延时量和光开关传输状态对应关系

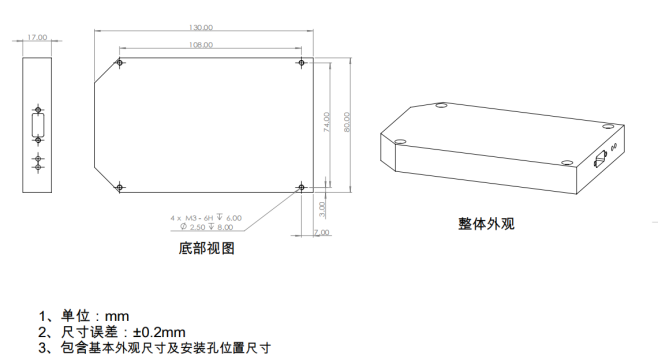

尺寸图

硅基6位可调光延迟线尺寸图

四川梓冠光电硅基6位可调光延迟线订货信息

波长

wavelength

延时位数

Delay bits

光纤类型

Fiber type

光纤长度

Fiber Length

连接头类型

Connector type

1550nm

6位

S9=SMF 900um

M5=MMF 50/125/900um

M6=MMF 62.5/125/900um

PM= PM Panda

XX=others

1=1.0m

2=2.0m

X=others

NE=None   FA=FC/APC

FC=FC/PC  SA=SC/APC

SC=SC/PC   ST=ST/PC LA=LC/APC  LC=LC/PC

XX=others
